Открытый узел

FINGER BAR AND SKID PLATES (FLEX)

FINGER BAR AND SKID PLATES (FLEX)

FINGER BAR AND SKID PLATES (FLEX)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

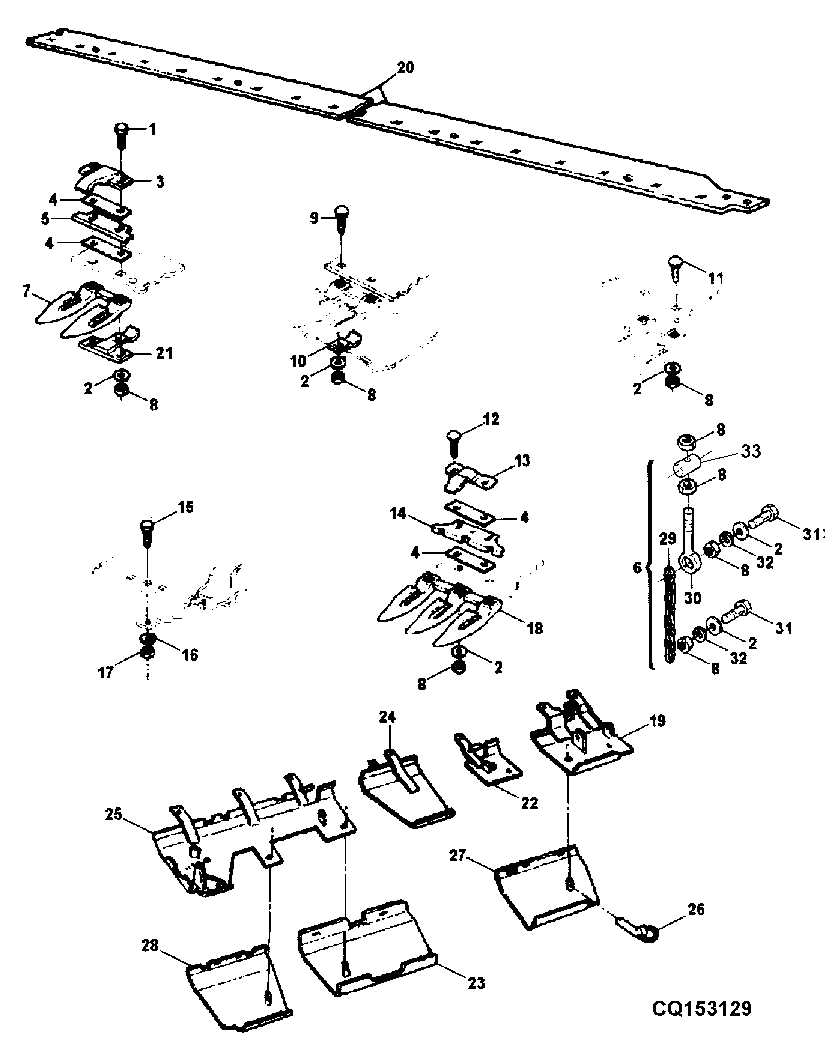

FINGER BAR AND SKID PLATES (FLEX)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7099	1	Bolt	M10 X 45
2	H21925	1	V-Belt	-
3	H129024	1	Clip	-
4	Z7961H	1	Strap	-
5	E47954	1	Cutterbar Wear Plate	-
6	DQ33770	2	Link Chain	INC. KEYS 2, 8, 29-32
7	DQ11499	1	Knife Guard	-
8	14M7140	1	Nut	M10
9	03M7098	1	Bolt	M10 X 35
10	CQ16377	1	Half Clamp	-
11	03M7085	1	Bolt	M10 X 30
12	03M7152	1	Bolt	M10 X 40
13	H127801	1	Hold-Down Clip	-
14	H153157	1	Wear Plate	-
15	19M7285	1	Cap Screw	M12 X 30
16	12M7067	1	Lock Washer	12 mm
17	14M7031	1	Nut	M12
18	DQ11501	1	Hold-Down Clip	-
19	DQ28636	1	Link	RH
20	CQ17819	1	Cutterbar	-
20	CQ16728	1	Cutterbar	-
21	CQ28650	2	Link	-
22	DQ28634	1	Link	-
23	DQ31779	1	Skid Plate	-
24	DQ34494	2	Shoe	-
25	DQ31004	1	Link	LH
26	DA5883A	1	QUICK LOCK PIN	-
27	DQ31781	1	Skid Plate	RH
28	DQ31783	1	Skid Plate	LH
29	CQ33702	2	Link Chain	-
30	S17043	2	Eyebolt	-
31	19M7168	1	Cap Screw	M10 X 30
32	12M7066	1	Lock Washer	10 mm
33	CQ32476	1	Axle	-
