CONTROL LEVER-CUTTING PLATFORM / HYDRAULIC REVERSER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7015	1	Cotter Pin	3.200 X 25 mm
2	24M7178	1	Washer	10.500 X 30 X 2.500 mm
3	Z27186	1	SHIM	-
4	24M7101	1	Washer	11 X 34 X 3 mm
5	DQ27626	1	Lever	-
6	Z11519	1	SECTOR	-
7	CQ24606	1	Bushing	-
8	14M7165	1	Lock Nut	M6
9	24M7088	1	Washer	6.600 X 12 X 1.600 mm
10	S04862	1	Hitch	-
11	CQ23249	1	Ball	-
12	CQ03841	1	Ball Joint Retainer	-
13	DQ03833	1	Ball Joint	-
14	DQ07633	1	Cable	-
15	CQ03241	1	Bolt	-
16	Z44150	1	RETAINER	-
16	CQ31108	1	Sheet	-
17	19M7077	1	Cap Screw	M6 X 20
18	12M7012	1	LOCK WASHER	6 mm
19	14M7027	1	NUT	M6
20	S04800	1	Handle	-
21	CQ24592	1	Angle	-
22	12M7066	1	Lock Washer	10 mm
23	14M7140	1	Nut	M10
24	S04449	1	Extension Spring	-
25	03M7088	1	Bolt	M10 X 20
26	24M7040	1	Washer	11 X 20 X 2 mm
27	Z46731	1	RETAINER	-
28	DQ26606	1	Switch	-
29	Z26250	1	Washer	-
30	Z44149	1	RETAINER	-
30	CQ31190	1	Lever	-
31	CQ24608	1	Hitch	-
32	S18251	1	Handle	-
33	DQ15404	1	Cable	-

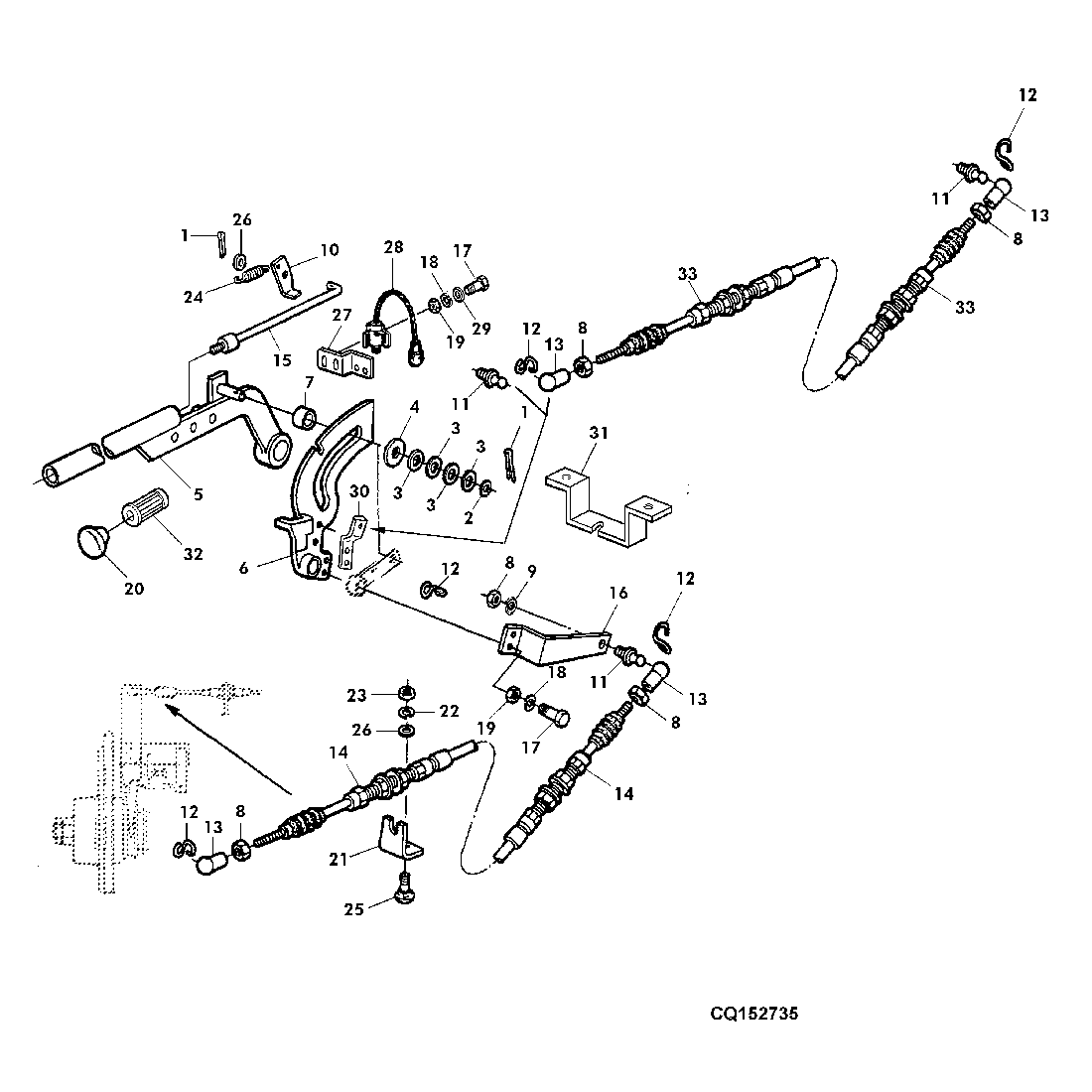

CONTROL LEVER-CUTTING PLATFORM / HYDRAULIC REVERSER
