Открытый узел

Concave And Hand Brake Lever

Concave And Hand Brake Lever

Concave And Hand Brake Lever

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

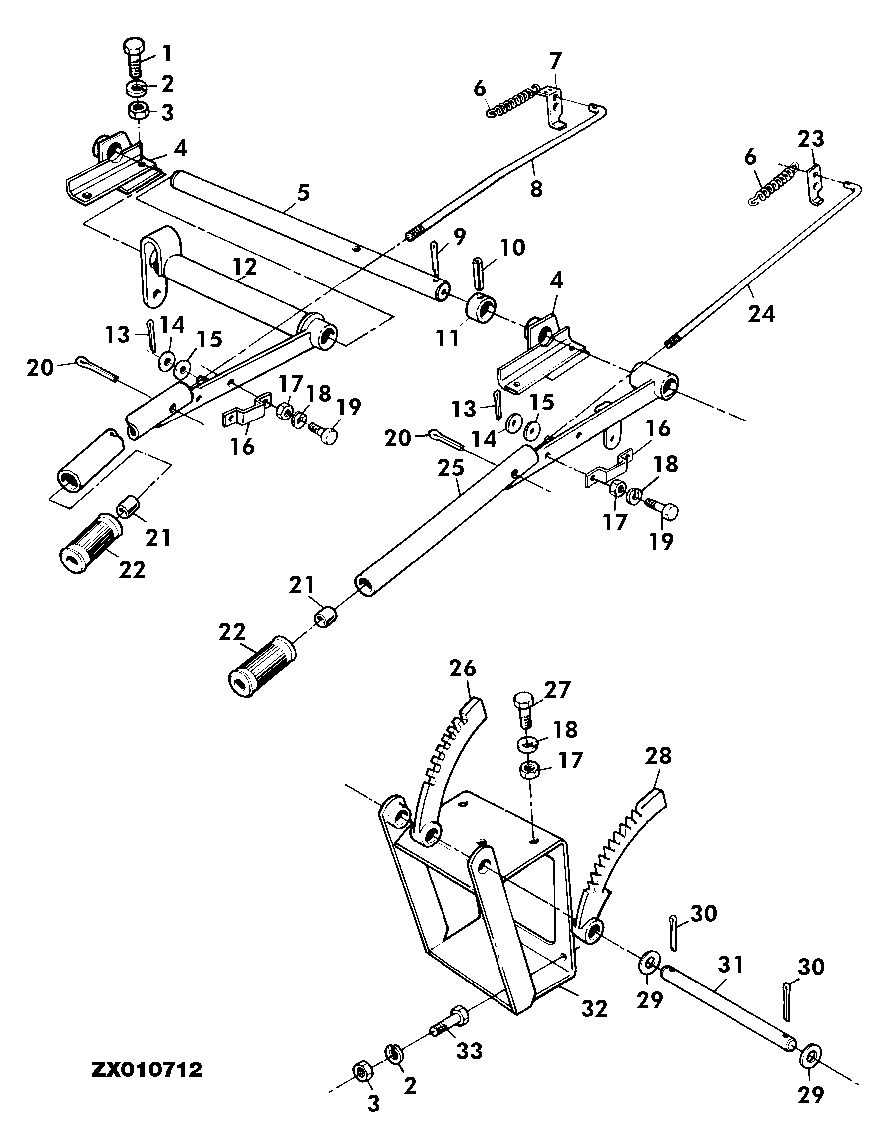

Concave And Hand Brake Lever

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7168	1	Cap Screw	M10 X 30
2	12M7066	1	Lock Washer	10 mm
3	14M7140	1	Nut	M10
4	AZ18547	2	BRACKET	-
5	CQ07227	1	Pin	-
6	S04449	2	Extension Spring	-
7	S04862	1	Hitch	-
8	CQ05406	1	Push Rod	-
9	11M7024	1	Cotter Pin	4 X 36 mm
10	34M7040	1	Spring Pin	6 X 30 mm
11	CQ05469	1	Bushing	-
12	DQ07228	1	Lever	-
13	11M7014	1	COTTER PIN	3.200 X 22 mm
14	24M7040	1	Washer	11 X 20 X 2 mm
15	L19362L	1	Washer	14.5X24 MM
16	Z29945	2	BRACKET	-
17	14M7029	1	Nut	M8
18	12M7065	1	Lock Washer	8 mm
19	19M7163	1	Cap Screw	M8 X 25
20	11M1388	1	Cotter Pin	3.200 X 36 mm, M8X25
21	S04443	2	Push Button	3.2X36 MM
22	S18251	2	Handle	-
23	CQ03418	1	Holder	-
24	Z21822	1	HOOK BOLT	-
25	DQ05189	1	Lever	-
26	CQ27599	1	Sector	-
27	19M7139	1	Cap Screw	M8 X 20
28	CQ27630	1	Sector	-
29	24M7090	1	Washer	22 X 37 X 3 mm
30	11M7023	1	Cotter Pin	4 X 32 mm
31	CQ10028	1	Pin	-
32	AZ34290	1	SUPPORT	-
33	19M7166	1	Cap Screw	M10 X 20
