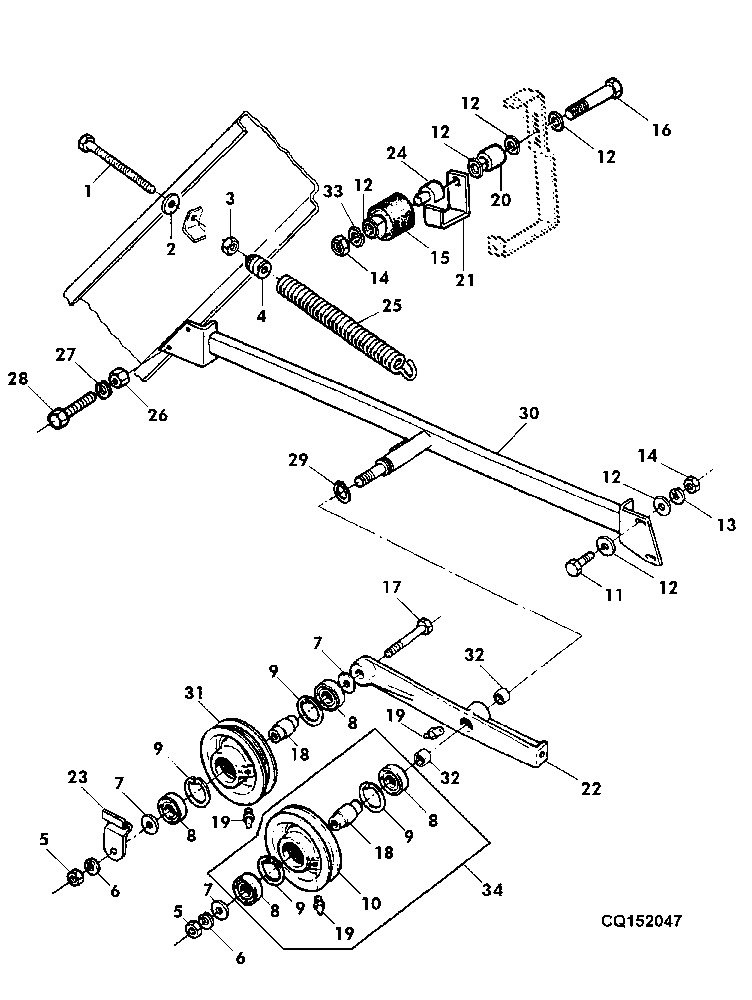

CHOPPER DRIVE TENSIONING DEVICE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ04315	1	HEX BOLT	-
2	47M7003	1	Washer	13 X 24 X 4.600 mm
3	14M7031	1	Nut	M12
4	CQ04267	1	Plug	-
5	14M7142	1	Nut	M16
6	12M7069	1	Lock Washer	16 mm
7	24M7049	1	Washer	17.500 X 30 X 3 mm
8	13P1008	6	Ball Bearing	-
9	40M1865	1	Snap Ring	-
10	CQ07245	2	Pulley	-
11	19M7286	1	Cap Screw	M6 X 25
12	Z26250	1	Washer	-
13	12M7006	1	Lock Washer	6 mm
14	14M7027	1	NUT	M6
15	AZ53388	1	Idler	-
16	19M7296	1	Cap Screw	M8 X 100
17	19M7501	1	Cap Screw	M16 X 110
18	S04794	3	Hub	-
19	58M5574	1	Lubrication Fitting	-
20	L62184	1	Bushing	-
21	Z46254	1	CHANNEL	-
21	CQ36872	1	Support	-
22	DQ08736	1	ARM	INCL KEYS 32
23	CQ11661	1	HANDLE	-
24	Z38859	1	BUSHING	-
24	CQ36871	1	Bushing	-
25	CQ04192	1	Extension Spring	-
26	14M7140	1	Nut	M10
27	12M7066	1	Lock Washer	10 mm
28	19M7166	1	Cap Screw	M10 X 20
29	40M1831	1	Snap Ring	-
30	DQ25093	1	Support	-
31	CQ07244	1	PULLEY	-
32	CQ08230	2	Bushing	-
33	12M7006	1	Lock Washer	6 mm
34	DQ15033	2	Pulley	-
