Открытый узел

CHAFF SPREADER II

CHAFF SPREADER II

CHAFF SPREADER II

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

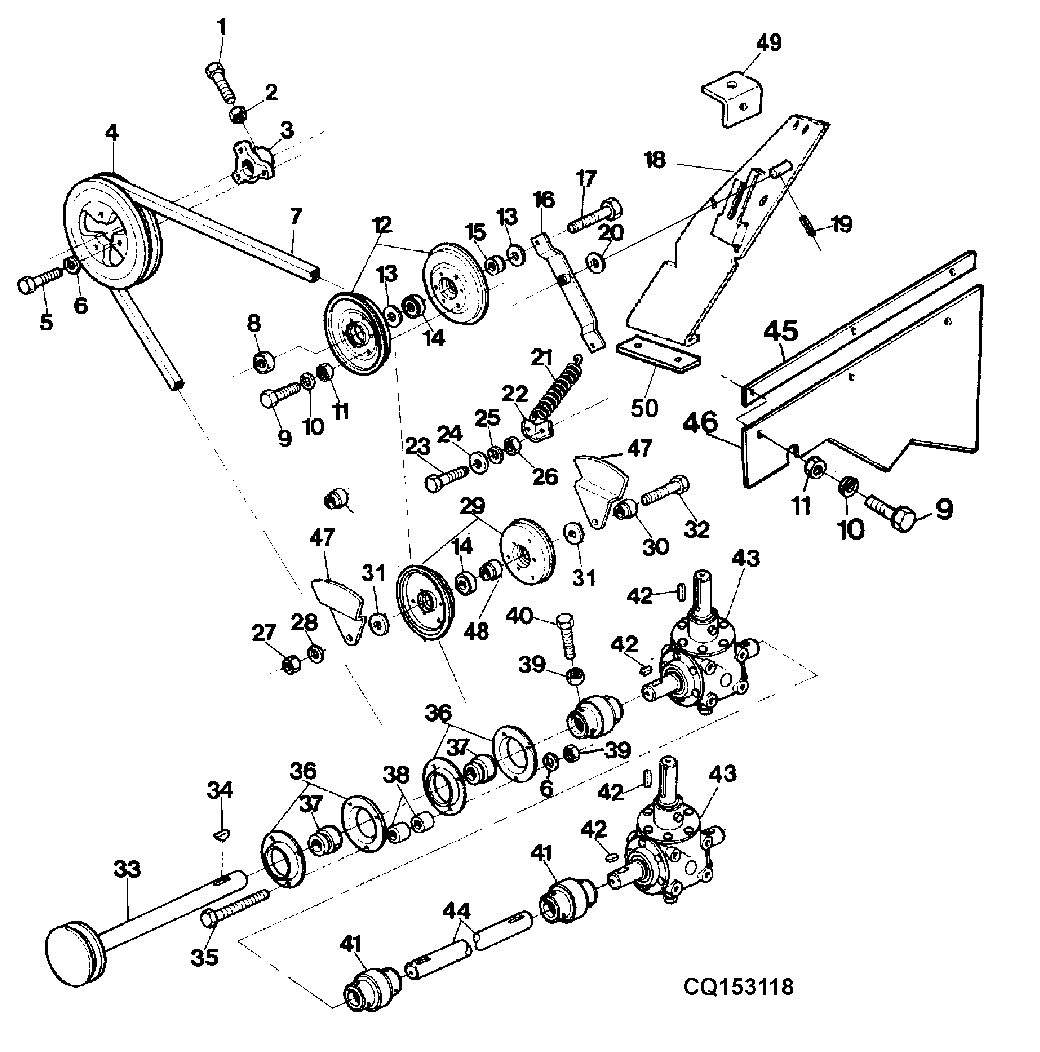

CHAFF SPREADER II

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7288	1	Cap Screw	M8 X 30
2	14M7151	1	Nut	M8
3	Z10859	1	HUB	-
4	CQ24184	1	Pulley	-
5	19M7288	1	Cap Screw	M8 X 30
6	12M7065	1	Lock Washer	8 mm
7	CQ24186	1	V-Belt	-
8	14M7168	1	Lock Nut	M12
9	19M7560	1	Cap Screw	M6 X 16
10	12M7006	1	Lock Washer	6 mm
11	14M7027	1	NUT	M6
12	DQ10691	1	Pulley	INCL 9-11, 14
13	CQ05126	2	Washer	14X40X3
14	13P1015	1	Ball Bearing	-
15	CQ30567	1	Spacer	-
16	DQ24071	1	Support	-
17	19M7387	1	Cap Screw	M12 X 40
18	DQ28456	1	Retainer	-
18	DQ29005	1	Support	-
19	34M7029	1	Spring Pin	4 X 30 mm
20	L18947L	1	ARRUELA LISA	20.5X32 MM
21	CQ28674	1	Extension Spring	-
22	CQ31036	1	Angle	-
23	19M7318	1	Screw	M6 X 30
24	CQ01248	2	Washer	6.4X18 MM
25	12M7006	1	Lock Washer	6 mm
26	14M7027	1	NUT	M6
27	14M7031	1	Nut	M12
28	12M7067	1	Lock Washer	12 mm
29	DQ10692	1	Pulley	INCL 14
30	CQ30568	1	Spacer	-
31	CQ05126	2	Washer	-
32	19M7214	1	Cap Screw	M12 X 70
33	DQ25109	1	Shaft	-
34	CQ05067	3	Key	-
35	19M7274	1	Cap Screw	M8 X 70
36	DQ15125	2	Flange	-
37	13P1002	2	Ball Bearing	-
38	CQ00082	6	Bushing	-
39	14M7029	1	Nut	M8
40	19M7163	1	Cap Screw	M8 X 25
41	DQ24137	3	Splined Coupling	-
42	49M4049	5	Key	8 X 7 X 25 mm
43	DQ24135	2	Box	-
44	CQ25112	1	Shaft	-
45	CQ29119	1	Angle	-
46	CQ29120	1	Guard	-
47	CQ30402	2	Elec. Connector Terminal	-
48	CQ30567	1	Spacer	-
49	CQ29118	1	Angle	-
50	CQ33743	1	Strap	-
