Открытый узел

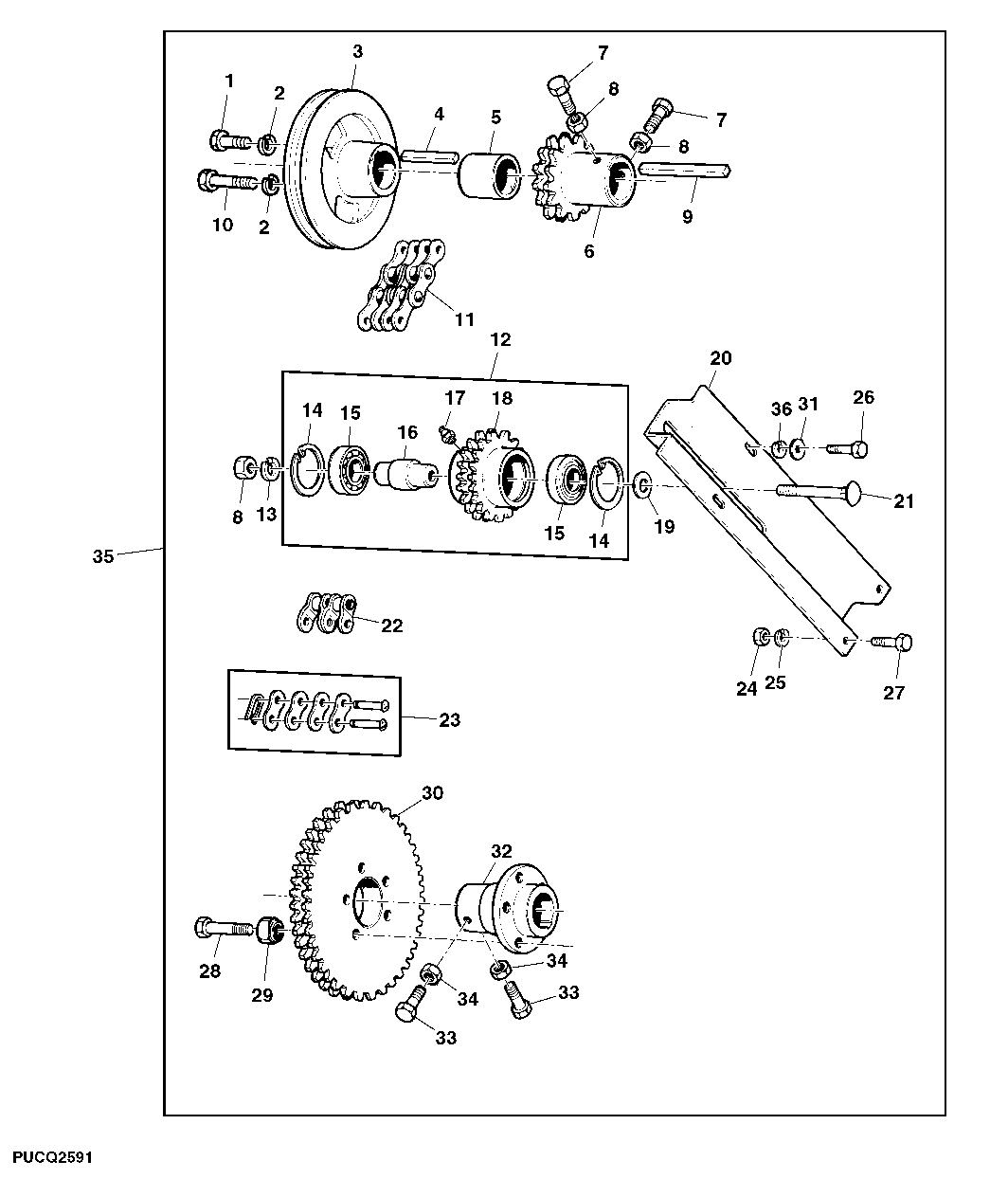

BEATER CHAIN DRIVE

BEATER CHAIN DRIVE

BEATER CHAIN DRIVE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BEATER CHAIN DRIVE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7167	1	Cap Screw	M10 X 25
2	12M7066	1	Lock Washer	10 mm
3	CQ04939	1	Pulley	-
4	49M7014	1	Shaft Key	12 X 8 X 50 mm
5	Z31875	1	SPACER	-
6	Z30803	1	CHAIN SPROCKET	Z = 17
6	Z30818	1	CHAIN SPROCKET	Z = 24
7	19M7285	1	Cap Screw	M12 X 30
8	14M7031	1	Nut	M12
9	49M7015	1	Shaft Key	12 X 8 X 70 mm
10	19M7180	1	Cap Screw	M10 X 45
11	AZ18000	1	LINK CHAIN	L = 107, INCL KEYS 22, 23
11	AZ26700	1	LINK CHAIN	L = 16, INCL KEY 22
12	DQ14901	1	Chain Sprocket	-
13	12M7067	1	Lock Washer	12 mm
14	40M1865	1	Snap Ring	52X2 MM
15	13P1008	2	Ball Bearing	-
16	CQ04937	1	Hub	-
17	58M5573	1	Lubrication Fitting	M6
18	CQ04936	1	Chain Sprocket	-
19	24M7038	1	Washer	13.500 X 24 X 2.500 mm
20	Z32551	1	HOLDER	-
21	03M7124	1	Bolt	M12 X 100
22	AL15956	1	Link	-
23	DQ05261	1	Chain Link	-
24	14M7029	1	Nut	M8
25	12M7065	1	Lock Washer	8 mm
26	19M7166	1	Cap Screw	M10 X 20
27	19M7139	1	Cap Screw	M8 X 20
28	19M7214	1	Cap Screw	M12 X 70
29	14M7168	1	Lock Nut	M12
30	H28678	1	CHAIN SPROCKET	Z = 42
30	Z11149	1	CHAIN SPROCKET	Z = 96
30	H28679	1	CHAIN SPROCKET	Z = 59
31	24M7040	1	Washer	11 X 20 X 2 mm
32	CQ16983	1	Hub	-
33	19M7168	1	Cap Screw	M10 X 30
34	14M7140	1	Nut	M10
35	PS519135	1	Transmission	-
36	12M7066	1	Lock Washer	10 mm
