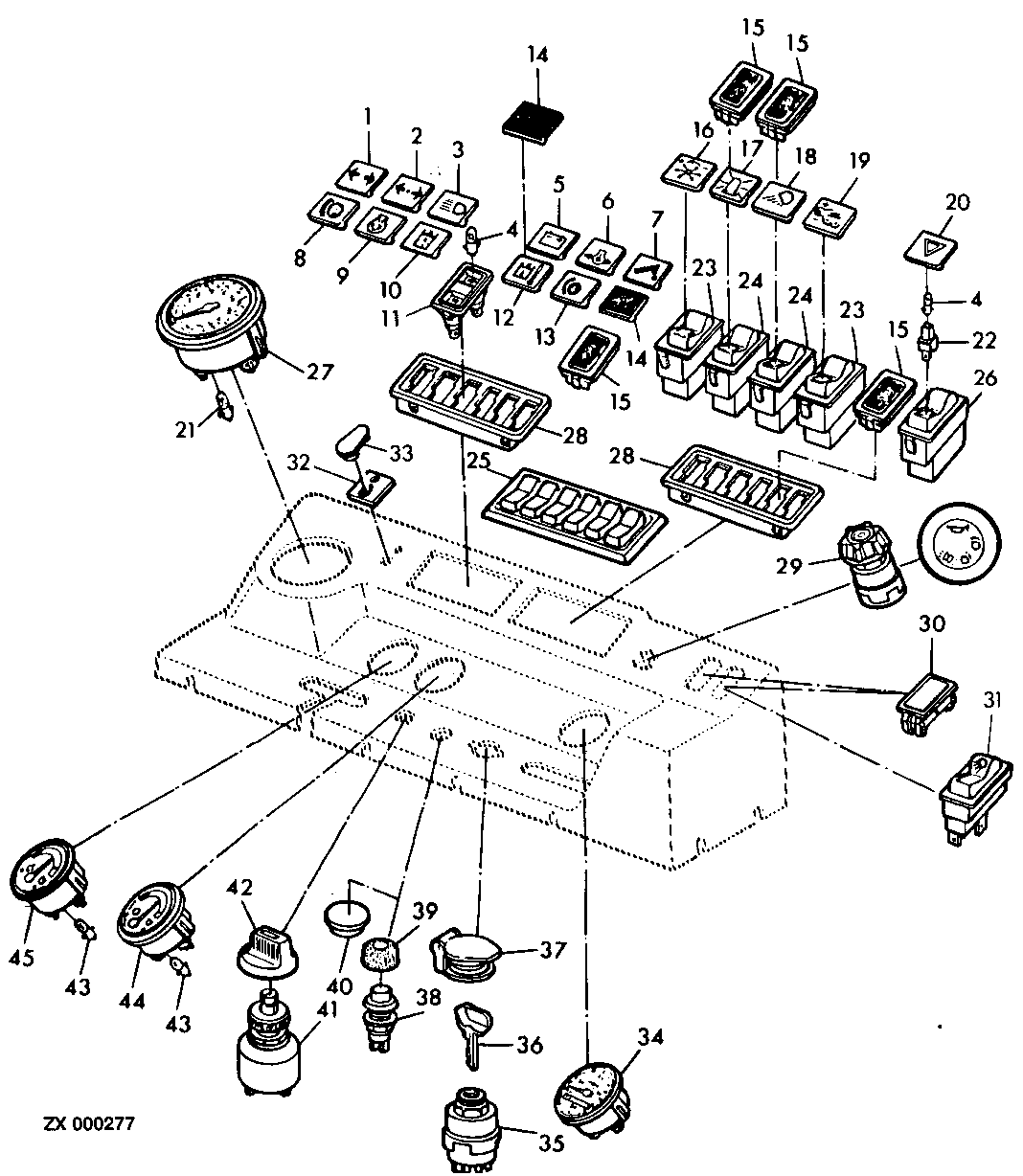

DASHBOARD PANEL [02D21]

DASHBOARD PANEL [02D21]

DASHBOARD PANEL [02D21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DASHBOARD PANEL [02D21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z48181	1	PUSH BUTTON	-
2	Z48182	1	PUSH BUTTON	-
3	Z48183	1	PUSH BUTTON	-
4	57M7102	1	Bulb	W5/1.2-12V 1 2W
5	Z48184	1	PUSH BUTTON	-
6	Z48185	1	PUSH BUTTON	-
7	Z48194	1	PUSH BUTTON	(A)
8	Z48186	1	PUSH BUTTON	-
9	Z48187	1	PUSH BUTTON	-
10	Z48188	1	PUSH BUTTON	-
11	AZ37476	1	INDICATOR LAMP	-
12	Z48189	1	PUSH BUTTON	-
13	Z48190	1	PUSH BUTTON	-
14	Z48191	1	PUSH BUTTON	-
15	Z45954	1	Cover	-
16	Z45957	1	PUSH BUTTON	-
17	Z45958	1	PUSH BUTTON	-
18	Z45959	1	PUSH BUTTON	-
19	Z48175	1	PUSH BUTTON	-
20	Z45960	1	PUSH BUTTON	-
21	57M6277	1	BULB	H 12V 2W
22	AZ36339	1	SOCKET	-
23	AZ36344	2	Toggle/Rocker Switch	-
24	AZ36343	2	Toggle/Rocker Switch	-
25	Z47532	1	CAP	(A)
26	AZ36341	1	Toggle/Rocker Switch	-
27	AZ36606	1	TACHOMETER	-
28	Z45961	2	FRAME	-
29	AZ35018	1	SWITCH	-
30	AZ31101	2	CAP	-
31	AZ31112	1	SWITCH	-
32	Z53063	1	STRAP	-
33	Z44529	1	PLUG	-
34	AZ32937	1	HOUR METER	-
35	AZ34954	1	SWITCH	-
36	Z44576	1	KEY	-
37	AZ34956	1	ELEC. CONNECTOR ACCESSORY	-
38	AZ30383	1	PUSH BUTTON	-
39	Z27463	1	CAP	-
40	Z39174	1	Plug	AR
41	AZ36356	1	SWITCH	-
42	Z53066	1	KNOB	(SUB FOR Z45953)
43	57M6343	1	BULB	J 12V 2W
44	AL24294	1	GAUGE	-
45	AL24526	1	TEMPERATURE GAUGE	-
