HYDRAULIC LINES - VALVE, PRESURE, RETURN, CONTROL VALVE, RESERVOIR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ17442	1	PIPE	0 16MM INC 9 E 10
2	DQ17441	1	PIPE	0 16MM
3	CQ00887	4	GUARD	-
4	DQ03922	1	Clamp	-
5	CQ03799	1	STRAP	-
6	19M7299	1	Cap Screw	M6X45
7	14M7165	1	Lock Nut	M6
8	DQ18617	1	HOSE	-
9	S01142	1	Tube Nut	-
10	S01143	1	Sleeve Fitting	-
11	DQ09339	1	FITTING	INC 12, 13 E 14
12	CQ09709	1	HOLLOW BOLT	NSEP
13	S06100	1	Washer	-
14	CQ10860	1	FITTING	-
15	SG025.01	1	SHIM	-
16	AS01105	1	FITTING	-
17	CQ17033	2	Angle	-
18	19M7372	1	Cap Screw	M5X16
19	12M7006	1	Lock Washer	6MM
20	14M7027	1	NUT	M6
21	DQ17426	1	PIPE	0 16MM INC 9 E 10 WITH CAAC AND MASTER
22	DQ17427	1	PIPE	0 16MM INC 9 E 10
23	DQ19063	1	PIPE	0 16MM INC 9 E 10
24	DQ16988	2	HOSE	-
25	CQ23891	1	SUPPORT	-
26	19M7560	1	Cap Screw	M6X16
27	12M7006	1	Lock Washer	6MM
28	14M7027	1	NUT	M6
-	DQ17425	1	PIPE	0 16MM WITH CAAC
-	DQ19082	1	PIPE	0 16MM WITHOUT CAAC
-	DQ19081	1	PIPE	0 16MM WITHOUT CAAC
-	DQ17428	1	PIPE	0 16MM INC 9 E 10
-	DQ17443	1	PIPE	0 16MM INC 9 E 10

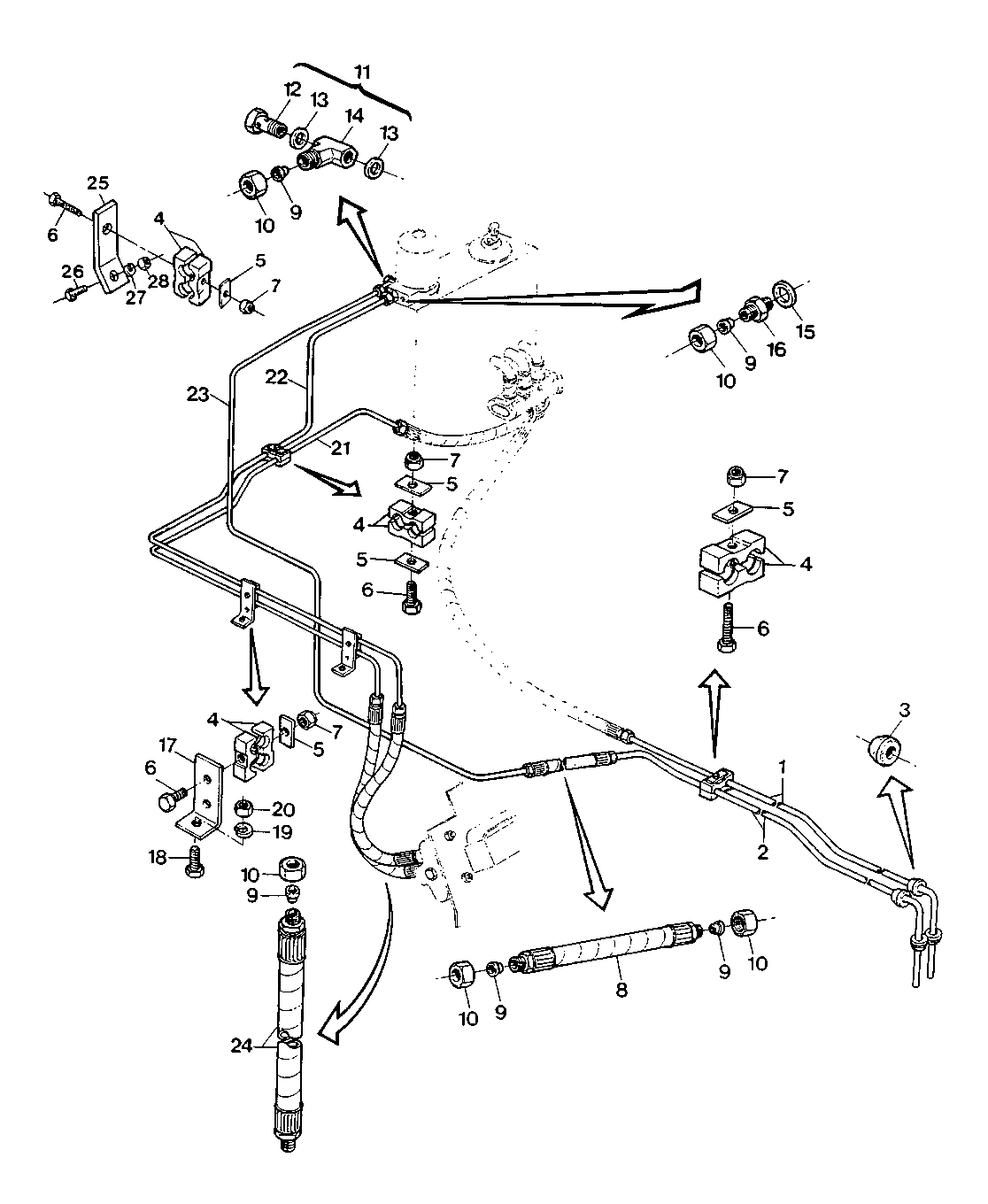

HYDRAULIC LINES - VALVE, PRESURE, RETURN, CONTROL VALVE, RESERVOIR
