Открытый узел

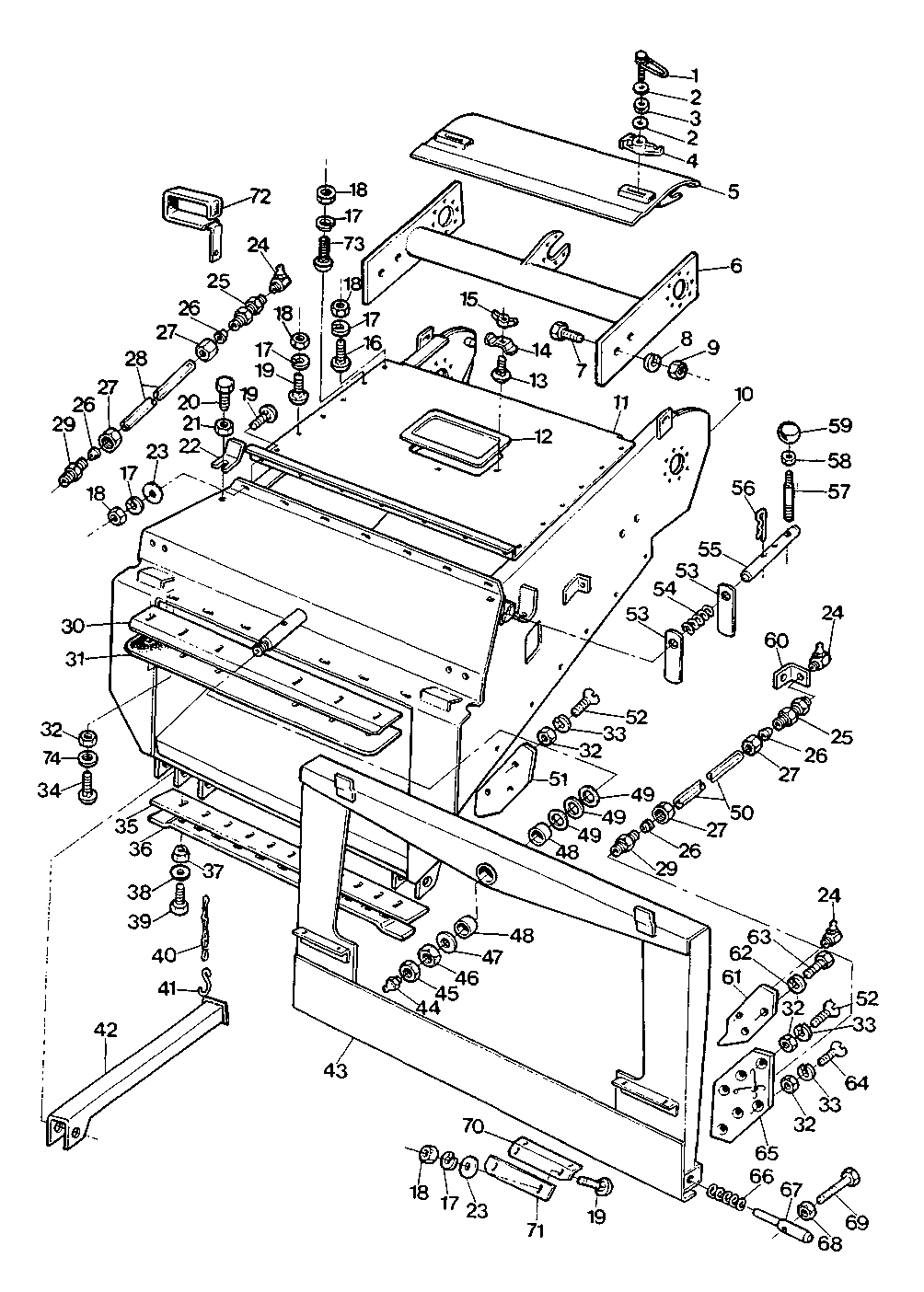

FEEDER CONVEYOR HOUSING (W/MASTER PLAT.) (-33849)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ39183	2	Screw	-
2	CQ00309	4	Washer	13X46MM
3	Z35271	2	Bushing	-
4	Z11852	2	Retainer	-
5	DQ06534	1	Cap	-
6	DQ17215	1	STABILIZER	-
7	19M7395	1	Cap Screw	M16X40
8	12M7069	1	Lock Washer	16MM
9	14M7142	1	Nut	M16
10	DQ17267	1	FRAME	INC 6 - 9
11	DQ17068	1	SHEET	-
12	Z20713	1	Cover	-
13	03M7093	1	Bolt	M8X25
14	Z20367	4	Clamp	-
15	14M7020	1	Wing Nut	M8
16	03M7017	1	Bolt	M10X25
17	12M7066	1	Lock Washer	10MM
18	14M7140	1	Nut	M10
19	03M7088	1	Bolt	M10X20
20	CQ07569	1	Cap Screw	M20X65
21	14M7144	1	Nut	M20
22	CQ18957	2	SPACER	-
23	24M7040	1	Washer	11X21X2MM
24	58M5579	1	Lubrication Fitting	M8
25	DQ10016	2	FITTING	INC 26-27
26	S01358	1	Sleeve Fitting	-
27	S01357	1	Tube Nut	-
28	DQ20210	1	PIPE R.H.	INC 26 E 27
29	DQ10031	2	FITTING	INC 26-27
30	CQ19219	1	SHEET	-
31	CQ19217	1	GASKET	-
32	14M7029	1	Nut	M8
33	12M7065	1	Lock Washer	8MM
34	CQ01126	1	Screw	M8X16
35	CQ17072	1	GASKET	-
36	CQ17470	1	STRAP	-
37	14M7165	1	Lock Nut	M6
38	CQ01248	1	Washer	6,4X18MM
39	19M7286	1	Cap Screw	M6X25
40	CQ04788	2	CHAIN	-
41	H94623	2	HOOK	-
42	DQ17483	2	BRACE	-
43	DQ17138	1	FRAME	INC 48
44	58M5574	1	Lubrication Fitting	M8
45	CQ08938	1	HEX NUT	M30
46	CQ19195	1	HEX NUT	M 30
47	CQ18971	1	WASHER	30,5X50MM
48	U13486	2	BUSHING	-
49	Z39386	3	Washer	-
50	DQ20211	1	PIPE L.H.	INC 26 E 27
51	CQ18294	1	PLATE R.H.	-
52	21M7156	1	Screw	M8X20
53	CQ17039	4	SHEET	-
54	CQ17071	2	SPRING	-
55	CQ16972	2	SHAFT	-
56	L18955	2	Quick Lock Pin	-
57	CQ17654	2	ROD	-
58	14M7151	1	Nut	M8
59	DQ05625	2	HANDLE	-
60	CQ08206	1	SUPPORT	-
61	CQ17125	2	SHEET	-
62	12M7067	1	Lock Washer	12MM
63	19M7285	1	Cap Screw	M12X30
64	21M1308	1	SCREW	M8X25
65	CQ18277	1	PLATE R.H.	-
66	CQ00351	2	SPRING	-
67	CQ18907	2	PIN	-
68	CQ04081	1	Nut	M12
69	19M7289	1	Cap Screw	M12X110
70	CQ19795	2	RASP	-
71	CQ19798	2	SHEET	-
72	DQ18678	2	Support	-
73	03M7085	1	Bolt	M10X30
74	CQ01249	1	Washer	9X28MM
-	CQ18276	1	PLATE L.H.	-
-	CQ18293	1	PLATE L.H.	-

FEEDER CONVEYOR HOUSING (W/MASTER PLAT.) (-33849)

Нет текстового описания
