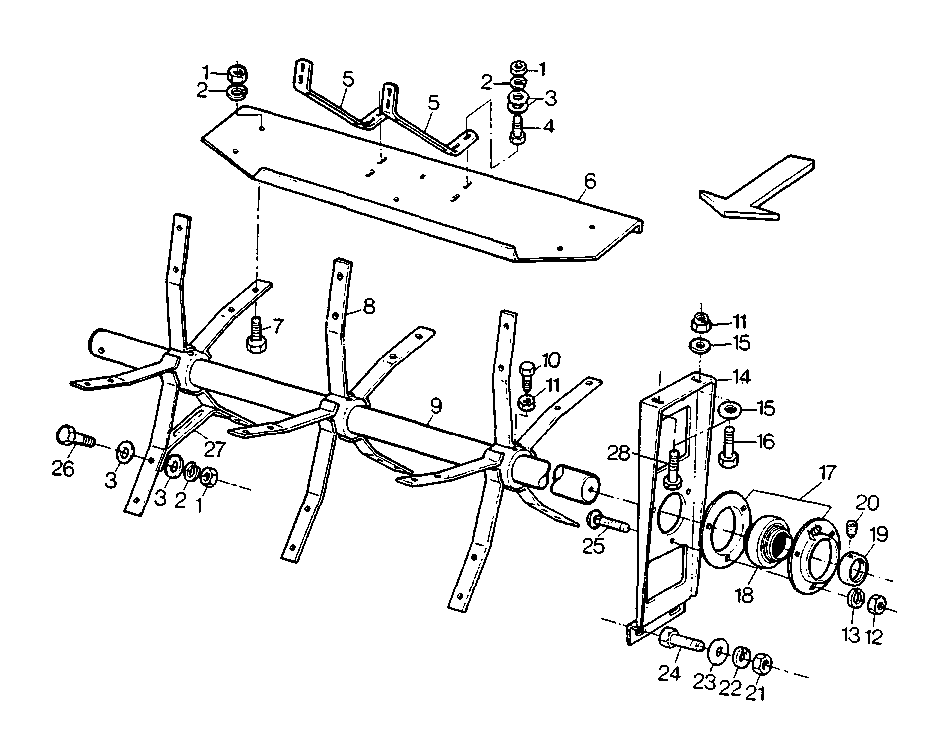

FAN WITH SHAFT AND DEFLECTORES - 1165A

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7027	1	NUT	M6
2	12M7006	1	Lock Washer	6MM
3	Z26250	1	Washer	6X18MM
4	19M7077	1	Cap Screw	M6X20
5	Z32818	10	BRACE	-
6	Z20142	5	SHEET	-
7	19M7560	1	Cap Screw	M6X16
8	AZ10076	3	HUB	-
9	Z20162	1	SHAFT	-
10	22M7078	1	Set Screw	M10X35
11	14M7167	1	Lock Nut	M10
12	14M7140	1	Nut	M10
13	12M7066	1	Lock Washer	10MM
14	CQ04544	2	Support	-
15	24M7040	1	Washer	11X21X2MM
16	19M7168	1	Cap Screw	M10X30
17	DQ12466	2	Bearing Housing W/O Bearing	PAR/PAR/PAIR
18	13P1003	2	Ball Bearing	INC 19
19	AZ10045	2	Eccentric Locking Collar	INC 20
20	22M7080	2	Set Screw	M8X8
21	14M7029	1	Nut	M8
22	12M7065	1	Lock Washer	8MM
23	24M7026	1	Washer	9X17X1,6MM
24	19M7139	1	Cap Screw	M8X20
25	03M7088	1	Bolt	M10X20
26	19M7318	1	Screw	M6X30
27	Z26573	10	BRACE	-
28	19M7169	1	Cap Screw	M10X35

FAN WITH SHAFT AND DEFLECTORES - 1165A

Нет текстового описания
