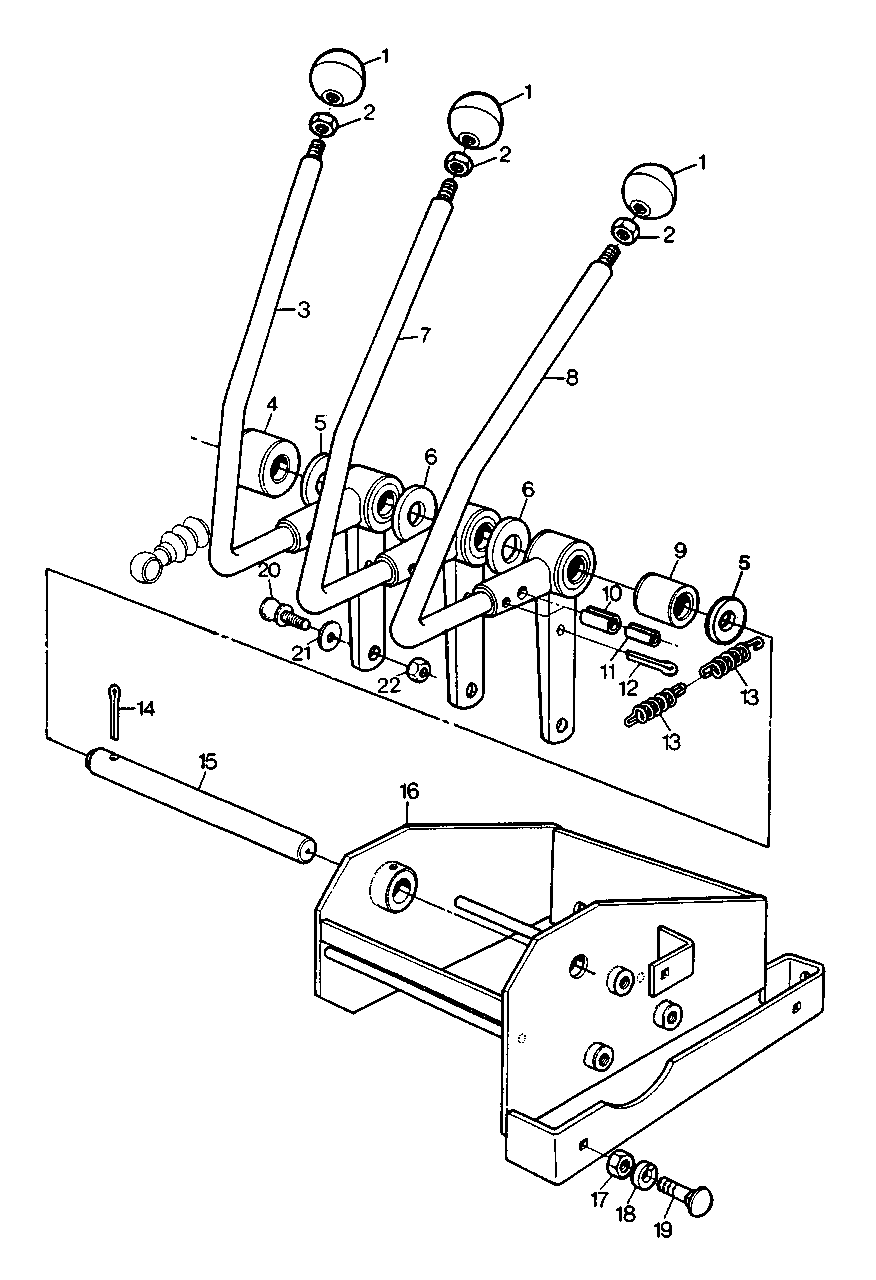

HYDRAULIC CONTROL VALVE LEVERS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ05625	3	HANDLE	-
2	14M7151	1	Nut	M8
3	DQ10068	1	LEVER	INC 9,10,11,20,21 E 22
4	CQ03828	1	Spacer	-
5	L19162	1	Shim	-
6	CQ03837	2	Washer	-
7	DQ08690	1	LEVER	INC 9, 10,11,20,21 E 22
8	DQ08689	1	LEVER	INC 9,10,11,20,21 E 22
9	CQ03829	3	Bushing	-
10	34M7031	1	Spring Pin	5X24MM
11	34M7010	1	Spring Pin	3X20MM
12	11M7069	1	COTTER PIN	5X18MM
13	L12731	6	Spring	-
14	11M7003	1	Cotter Pin	3,2X45MM
15	CQ05606	1	SHAFT	-
16	DQ05610	1	SUPPORT	-
17	14M7029	1	Nut	M8
18	12M7065	1	Lock Washer	8MM
19	CQ01126	1	Screw	M8X16
20	CQ23249	2	Ball	-
21	24M7088	2	Washer	6,6X12,5MM
22	14M7165	2	Lock Nut	M6
-	24M7088	3	Washer	6,6X12,5MM
-	14M7165	3	Lock Nut	M6
-	CQ23249	3	Ball	-
-	L12731	4	Spring	-
-	CQ03829	2	Bushing	-
-	CQ03828	2	Spacer	-
-	DQ05625	2	HANDLE	-
