FEEDER HOUSE - OSCILLATING PLATE, LEVELING SYSTEM

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	58M5579	1	Lubrication Fitting	M8
2	DQ10016	2	FITTING	-
3	S01358	1	Sleeve Fitting	-
4	S01357	1	Tube Nut	-
5	DQ20210	1	PIPE R.H.	-
6	DQ10031	2	FITTING	-
7	21M7156	1	Screw	M8X20
8	12M7065	1	Lock Washer	8MM
9	14M7029	1	Nut	M8
10	CQ22857	1	WASHER	-
11	U13486	2	BUSHING	-
12	CQ18294	1	PLATE R.H.	-
13	CQ08206	1	SUPPORT	INC 3 E 4
14	DQ20211	1	PIPE L.H.	-
15	19M7285	1	Cap Screw	M12X30
16	12M7067	1	Lock Washer	12MM
17	CQ17125	2	SHEET	-
18	21M1308	1	SCREW	M8X25
19	CQ18277	1	PLATE R.H.	-
20	19M7289	1	Cap Screw	M12X110
21	CQ04081	1	Nut	M12
22	CQ18907	2	PIN	-
23	CQ00351	2	SPRING	-
24	03M7088	1	Bolt	M10X20
25	CQ19795	2	RASP	-
26	CQ19798	2	SHEET	-
27	24M7040	1	Washer	11X21X2MM
28	12M7066	1	Lock Washer	10MM
29	14M7140	1	Nut	M10
30	CQ22828	1	WASHER	30,5X50MM
31	CQ19195	1	HEX NUT	M 30
32	CQ08938	1	HEX NUT	M30
33	58M5573	1	Lubrication Fitting	M6
34	DQ22713	1	FRAME	-
35	CQ24937	1	SHEET	-
36	14M7166	1	Lock Nut	M8
37	03M7054	1	Bolt	M8X20
38	CQ27938	1	SHEET R.H.	-
39	CQ01249	1	Washer	9X28MM
-	CQ18276	1	PLATE L.H.	-
-	CQ18293	1	PLATE L.H.	-

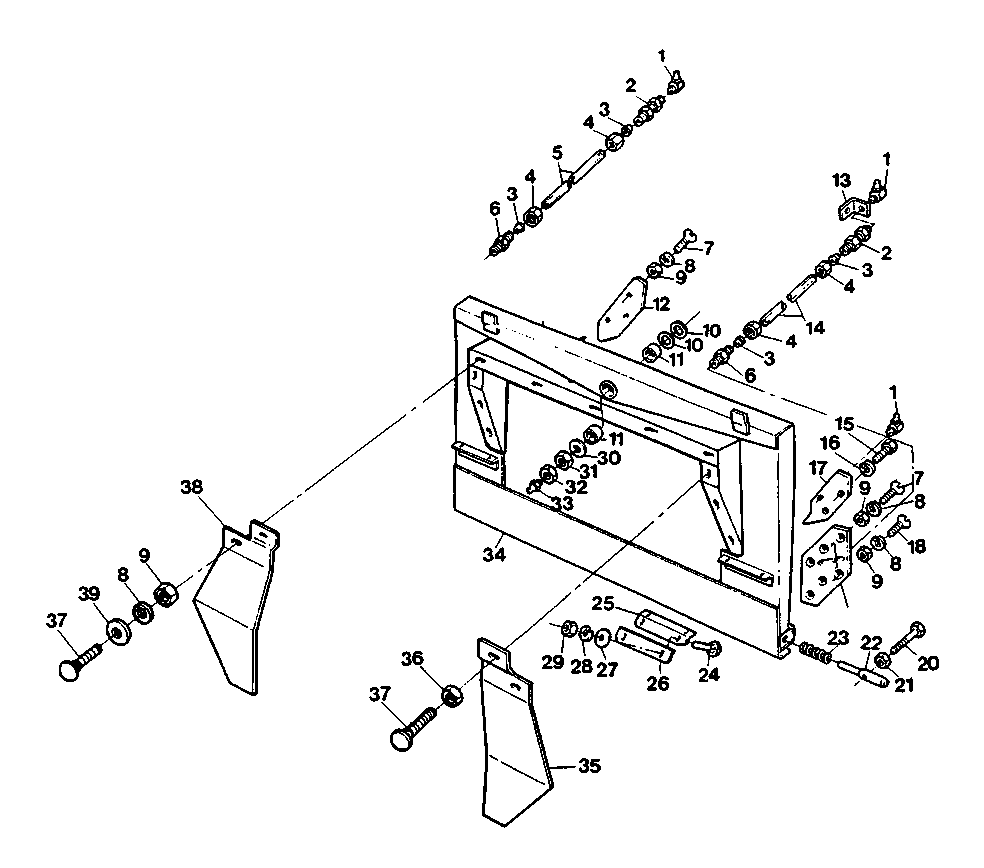

FEEDER HOUSE - OSCILLATING PLATE, LEVELING SYSTEM

Нет текстового описания
