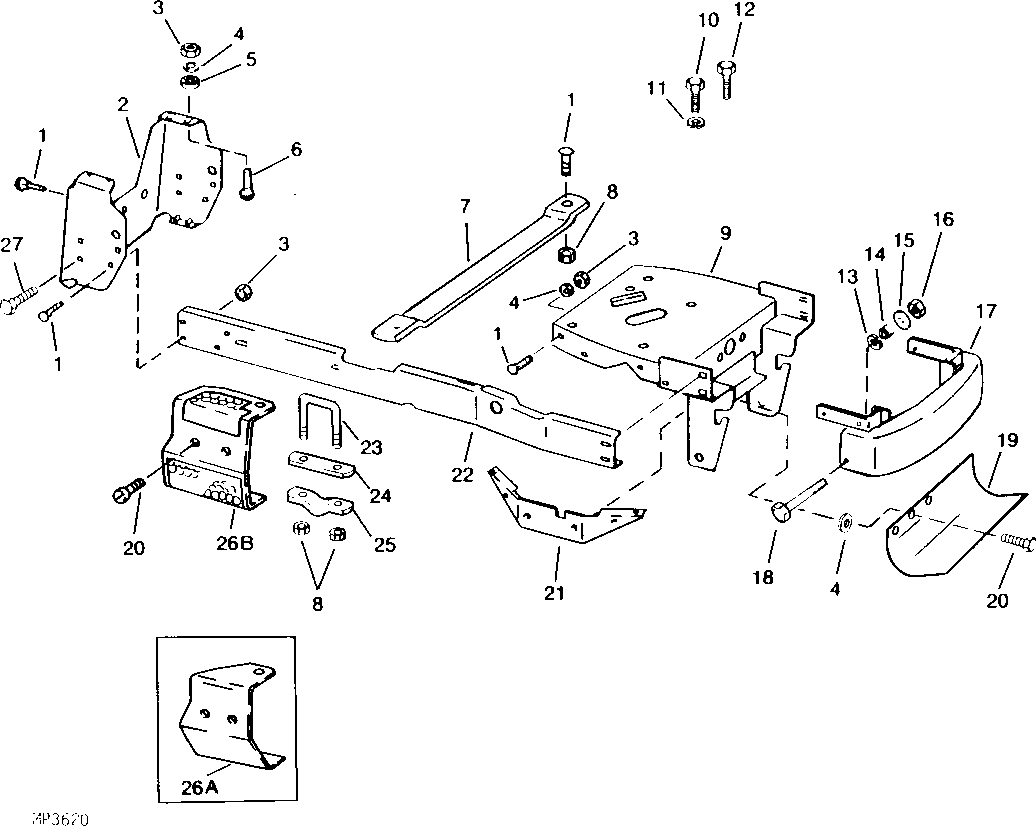

FRAME, HITCH PLATE, BUMPER AND ENGINE BASE (116H) [D20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03H1268	17	Bolt	5/16" X 3/4"
1	03H1268	21	Bolt	5/16" X 3/4"
2	M73200	1	Hitch Plate	(SUB FOR M84248 AND M86393)
2	AM104401	1	Pivot	-
3	14H785	28	Nut	5/16"
4	24H1136	6	Washer	11/32" X 11/16" X 0.065"
5	M84309	2	Nut	-
6	03H1774	2	Bolt	5/16" X 5/8"
7	M84250	1	Brace	-
8	T16464	3	Lock Nut	-
9	AM38576	1	BASE	(SUB AM101048 BASE AND M88430 SUPPORT)
10	19H1906	4	Cap Screw	5/16" X 1-1/2"
11	12H303	4	Lock Washer	5/16"
12	19H1900	4	Cap Screw	5/16" X 3/4"
13	12H304	3	Lock Washer	3/8"
14	M18696	2	Bushing	-
15	24H1305	2	Washer	13/32" X 13/16" X 0.065"
16	M47031	2	Lock Nut	-
17	AM38575	1	BUMPER	-
18	19H1731	2	Cap Screw	3/8" X 1"
19	M84220	1	DEFLECTOR	-
20	19H1905	2	Cap Screw	5/16" X 1"
21	M83763	1	DEFLECTOR	HEAT BAFFLE
22	M84086	1	SUPPORT	(SUB M86394) R.H.
22	M84087	1	Support	(SUB M86395) L.H.
22	M86394	1	Support	R.H.
22	M86395	1	Support	L.H.
23	M84108	2	U-Bolt	-
24	M84110	2	Strap	-
25	M84109	2	Clamp	-
27	19H2927	4	Screw	-
26A	M89194	1	Guard	FAN, (SUB FOR M84265) (SUB M70533)
26B	M70533	1	Guard	FAN
