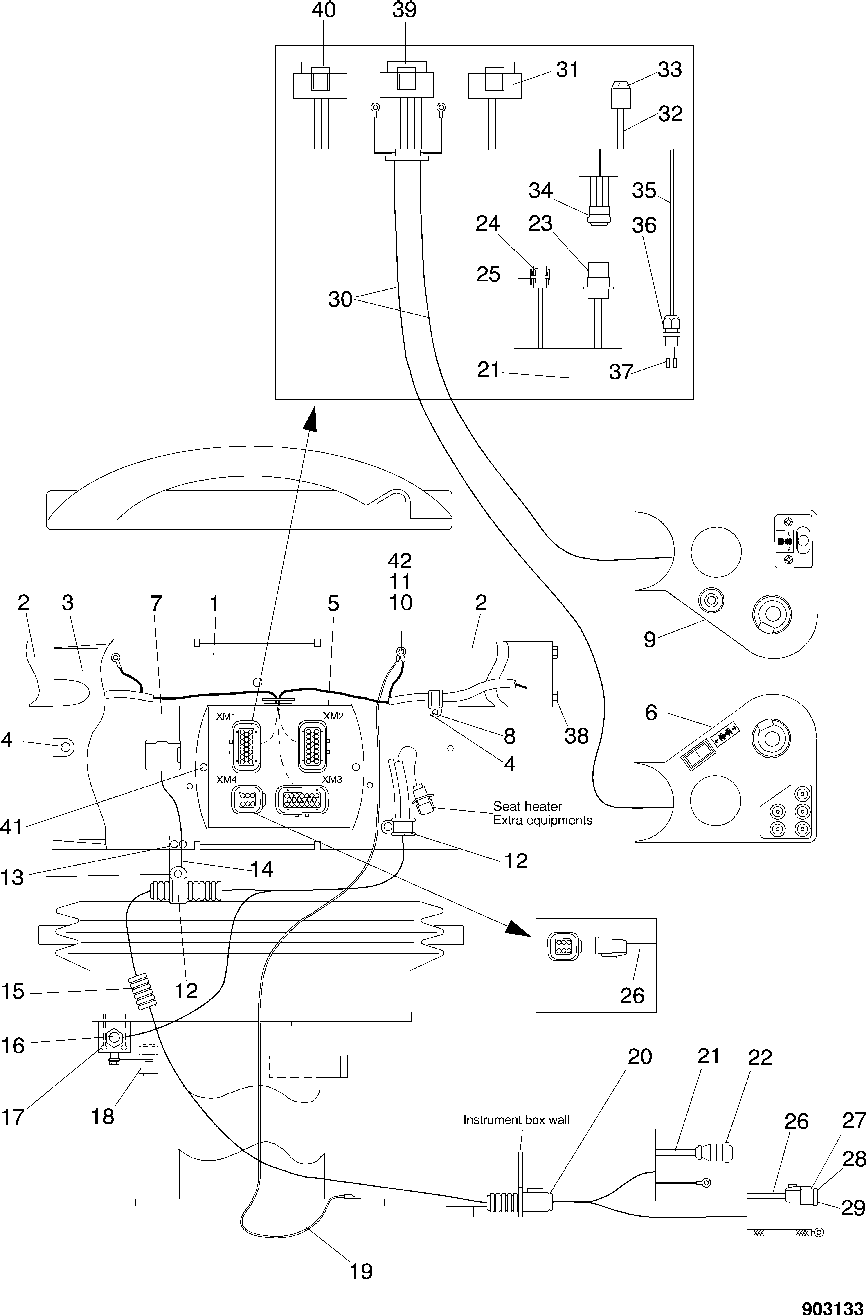

POWER SEAT CONTROLS AND WIRING [D23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F026074	1	BRACKET	-
2	F053509	2	CLAMP	-
3	F025933	1	COVER	-
4	F003716	2	SCREW	-
5	F052982	1	Module	-
6	-	1	Part 6	SEE PAGE 1674-11
7	F005313	1	Audible Warning Alarm	-
8	F010774	4	Hose Clamp	-
9	-	1	Part 9	SEE PAGE 1674-11
10	F003518	2	SCREW	-
11	F044882	2	WASHER	-
12	F017094	2	Hose Support	-
13	F003712	3	SCREW	-
14	F040758	1	HOLDER	-
15	F052110	1	CONDUIT	-
16	F035747	2	SCREW	-
17	F002820	1	SWITCH-LIMIT	-
18	F025751	1	GUIDE LEVER	-
19	F620903	1	CABLE	-
20	F040667	1	T-CONNECTION	-
21	F620744	1	WIRING HARNESS	INCL ITEMS 22-25
22	F015262	1	Electrical Connector Assy	-
23	F034537	6	CONNECTOR HOUSING	-
24	F011415	1	Electrical Connector Assy	-
25	F005268	1	CABLE LUG	-
26	F053501	1	CABLE	INCL ITEMS 27,28,29
27	F043922	2	CONNECTOR	-
28	F052689	2	Locking Collar	-
29	F052691	8	Lug	-
30	-	1	Part 30	SEE PAGE 1674-11
31	F053324	1	Electrical Connector Assy	-
32	-	1	Part 32	-
33	F015010	1	BRACKET	-
34	F023473	1	CONNECTOR HOUSING	-
35	-	1	Part 35	-
36	F025216	1	CONDUIT ENTRY	-
37	F013852	2	SLEEVE	-
38	F003523	4	SCREW	-
39	F054940	1	Electrical Connector Assy	-
40	F054941	1	CONNECTOR	-
41	F003719	1	SCREW	-
42	F003586	1	LOCK NUT	-

POWER SEAT CONTROLS AND WIRING [D23]
