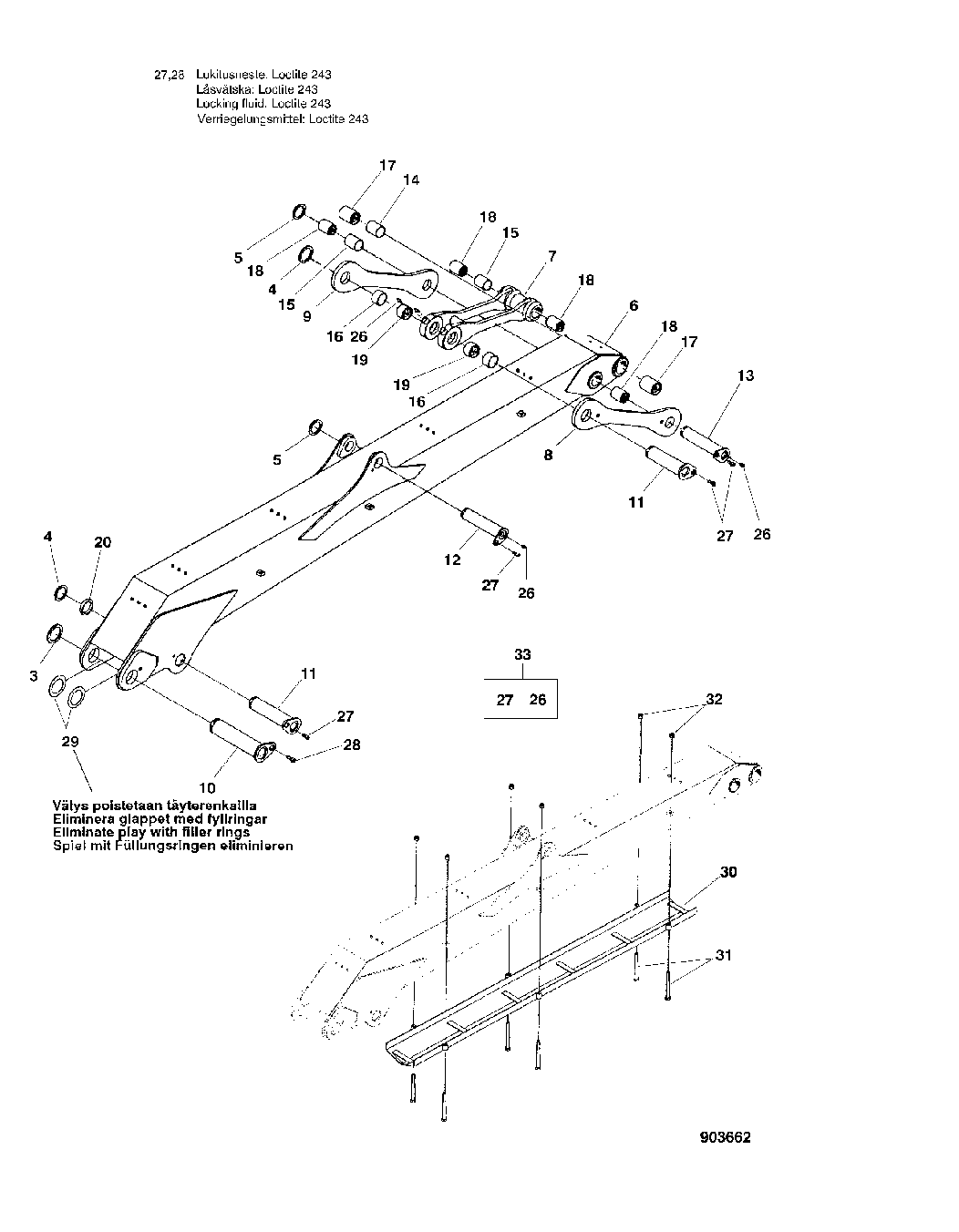

LIFTING BOOM CF500 LINKAGE AND COMPONENTS [H19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	F037130	1	Lock Nut	-
4	F037128	2	Lock Nut	-
5	F017018	2	LOCK NUT	-
6	F620565	1	MAIN BOOM	-
7	F620567	1	LEVER	-
8	F620569	1	ROD	-
9	F620571	1	ROD	-
10	F620573	1	SHAFT	-
11	F620575	2	SHAFT	-
12	F620577	1	SHAFT	-
13	F620579	1	SHAFT	-
14	F036866	1	SLEEVE	-
15	F036867	2	Bushing	-
16	F036868	2	BUSHING	-
17	F007512	2	BEARING BUSHING	-
18	F007526	4	BEARING BUSHING	-
19	F008317	2	Bearing	-
20	F007515	1	Ring	-
26	F003732	4	GREASE NIPPLE	-
27	F023744	4	Set Screw	LOCTITE 243
28	F036869	1	Set Screw	LOCTITE 243
29	F010024	1	RING	-
30	F620921	1	GUARD	-
31	F034076	6	SCREW	-
32	F003590	6	LOCK NUT	-
33	F033710	1	LOCKING FLUID	LOCTITE 243, 50 CM3

LIFTING BOOM CF500 LINKAGE AND COMPONENTS [H19]
