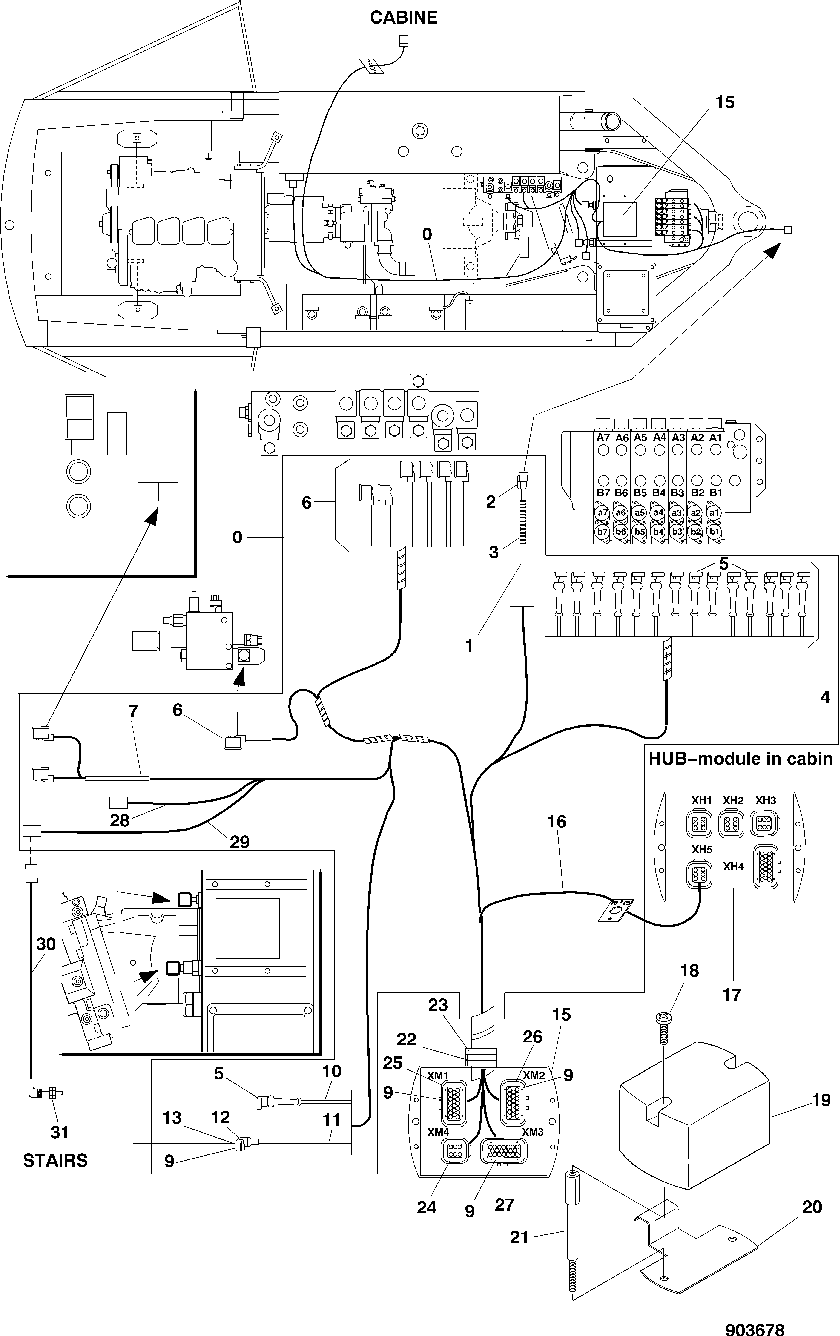

ELECTRICAL HARNESSES, LOADER HYDRAULICS [E03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F604027	1	WIRING HARNESS	-
1	F604029	1	CABLE	INCL ITEMS 2,3
2	F052686	1	Electrical Connector Assy	-
3	-	1	Part 4	-
4	F048879	14	CABLE, LOADER VALVE	INCL ITEM 5
5	F024301	15	CONNECTOR	-
6	F027500	7	CABLE	-
7	F604030	1	CABLE	INCL ITEMS 3,8,9
9	F053303	1	Elec. Connector Terminal	-
10	F048881	1	CABLE, HYDRAUL TEMP	INCL ITEM 5
11	F048882	1	CABLE, HYDRAUL TANK	INCL ITEM 9,12,13
12	F038305	1	Elbow Fitting	-
13	F038302	1	CABLE LUG	-
15	F052979	1	CRANE MODULE	-
16	F048904	1	CABLE	-
17	F052980	1	HUB MODULE	-
18	F003518	2	SCREW	-
19	F054007	1	COVER	-
20	F054008	1	BRACKET	-
21	F054006	2	SCREW	-
22	F003676	2	HOSE CLAMP	-
23	F603155	1	RUBBER PLATE	-
24	F043922	1	CONNECTOR	-
25	F054940	1	Electrical Connector Assy	GRAY
26	F054941	1	CONNECTOR	BLUE
27	F053324	1	Electrical Connector Assy	BLACK
28	F612742	1	CABLE	-
29	F621736	1	CABLE	-
30	F619134	1	CABLE	-
31	F039297	1	SENSOR	-

ELECTRICAL HARNESSES, LOADER HYDRAULICS [E03]

Нет текстового описания
