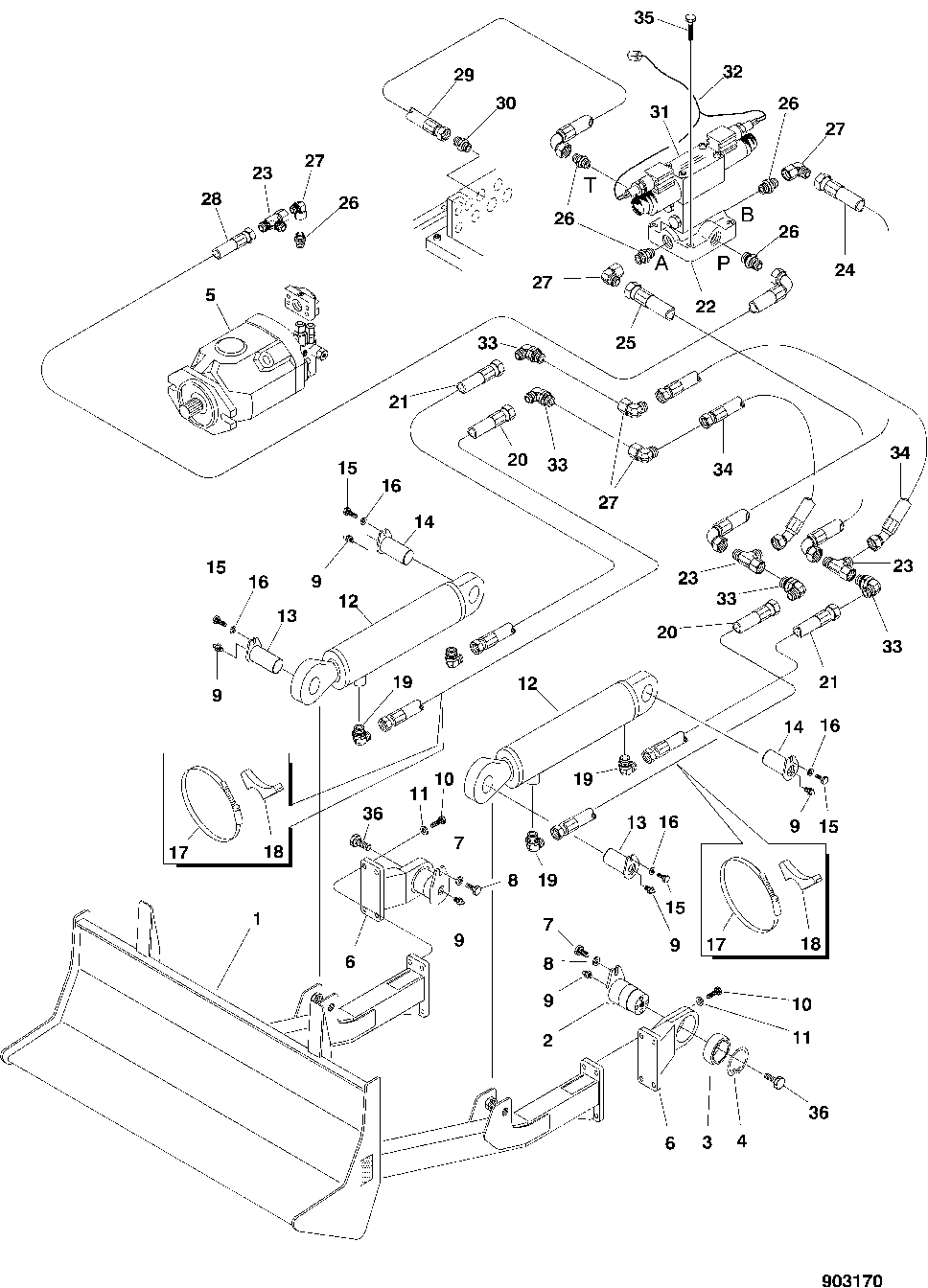

BULLDOZER BLADE HOSES, CYLINDERS, AND FITTINGS [G12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F603667	1	BULLDOZER BLADE	-
2	F603629	2	PIN	-
3	F057417	2	BEARING	-
4	F007628	2	CIRCLIP	-
5	-	1	Part 5	SEE PAGE 2161-3
6	F603561	2	BEARING HOUSING	-
7	F003542	2	SCREW	-
8	F003170	2	WASHER	-
9	F003728	6	GREASE NIPPLE	-
10	F003558	8	SCREW	-
11	F002581	8	Lock Washer	-
12	F604180	2	CYLINDER	-
12	F005436	1	SEAL KIT	-
13	F048669	2	PIN	-
14	F047174	2	Pin	-
15	F003532	4	SCREW	-
16	F003339	4	WASHER	-
17	F052869	2	Hose Clamp	-
18	F052871	2	PIPE CLIP	-
19	F012592	4	Elbow Fitting	-
20	F058216	2	HYDRAULIC HOSE - FABRICATE	L= 900
21	F027305	2	HOSE-ASSY	L= 500
22	F005213	1	BOTTOM PLATE	-
23	F005073	3	Tee Fitting	-
24	F054617	1	Hydraulic Hose	L= 450
25	F025462	1	HOSE-ASSY	L= 320
26	F005060	5	Fitting	-
27	F005045	5	Elbow Fitting	-
28	F025442	1	HOSE-ASSY	L= 1500
29	F058225	1	HOSE-ASSY	L= 3400
30	F005059	1	Fitting	-
31	-	1	Part 32	SEE PAGE 2162-5
32	F053925	1	WIRE HARNESS	-
33	F020163	4	CONNECTION	-
34	F058217	2	HYDRAULIC HOSE - FABRICATE	L= 800
35	F008451	4	SCREW	-
36	F003548	2	SCREW	-

BULLDOZER BLADE HOSES, CYLINDERS, AND FITTINGS [G12]
