Открытый узел

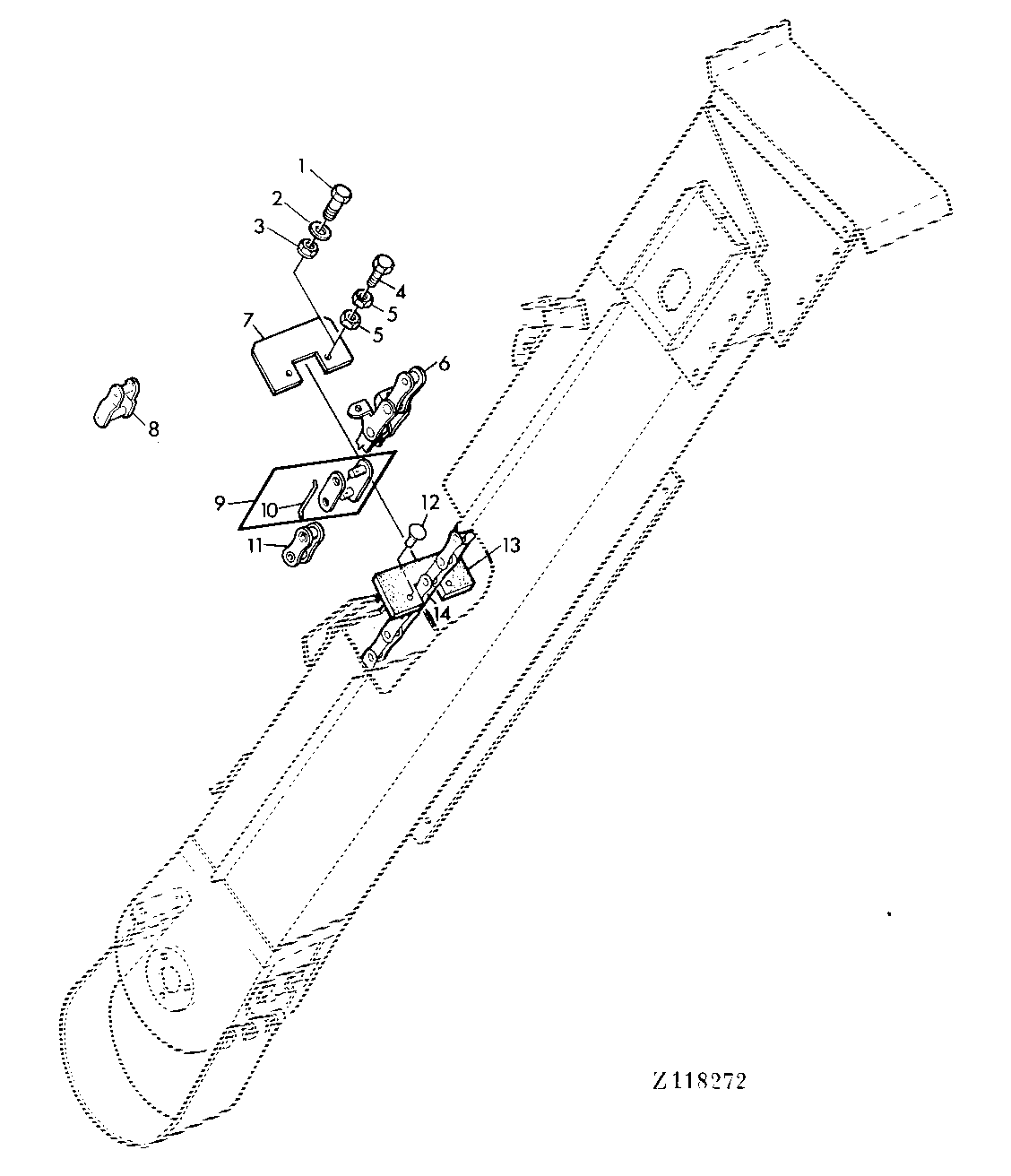

TAILINGS ELEVATOR-CHAIN [05G19]

TAILINGS ELEVATOR-CHAIN [05G19]

TAILINGS ELEVATOR-CHAIN [05G19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

TAILINGS ELEVATOR-CHAIN [05G19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7288	1	Cap Screw	(A) M8X30
1	19M7286	1	Cap Screw	M6X25
2	24M7100	1	Washer	7MM
2	24M7024	1	Washer	(A) 9,5MM
3	14M7165	1	Lock Nut	M6
3	14M7166	1	Lock Nut	(A) M8
4	19M7580	1	Cap Screw	M6X28
4	19M7298	1	Cap Screw	(A) M8X35
5	14M7027	1	NUT	M6
5	14M7029	1	Nut	(A) M8
6	AZ24535	1	LINK CHAIN	-
7	Z55620	3	PADDLE	(A) (FOR AZ44110)
7	Z52360	1	PADDLE	(A) (FOR AZ41149)
7	Z20728	1	PADDLE	-
8	AZ24233	1	CHAIN LINK	-
8	AZ34231	1	CHAIN LINK	(A)
9	AZ24534	1	LINK	-
9	AZ32548	1	CHAIN LINK	(A)
10	Z41567	1	WIRE	-
10	Z42619	1	PIN	(A)
11	AZ24533	1	LINK	-
12	Z20779	1	RIVET	-
13	Z20781	18	PADDLE	-
13	Z52361	18	PADDLE	(A) (FOR AZ41149)
13	Z55621	18	PADDLE	(A) (FOR AZ44110)
14	AZ24219	1	LINK CHAIN	L = 156, INCL KEYS 1-4,7,9,13
14	AZ44110	1	GATHERER CHAIN	(A) L = 145, INCL KEYS 1-4,7,9,13 (SUB FOR AZ41149)
