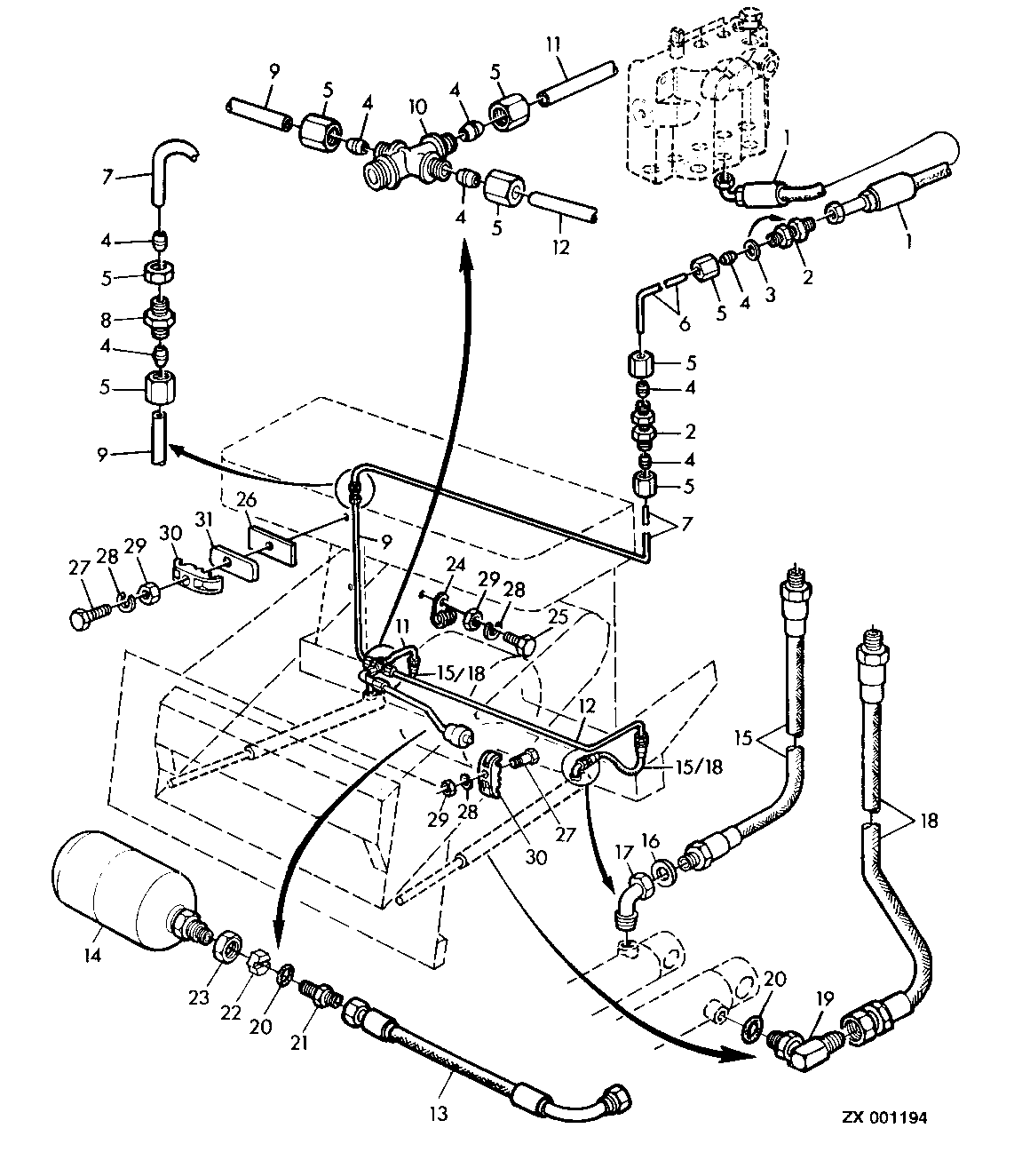

HYDRAULIC LINES(CUTTING PLATFORM LIFT CYLINDERS) [03F13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ33146	1	HYDRAULIC HOSE	-
2	Z32980	2	UNION FITTING	-
3	24M7049	1	Washer	18MM
4	Z32994	1	Tapered Sleeve	-
5	Z32971	1	TUBE NUT	-
6	AZ33097	1	OIL LINE	INCL KEYS 4,5
7	AZ23938	1	OIL LINE	INCL KEYS 4,5
8	Z32961	1	FITTING	-
9	AZ33250	1	OIL LINE	INCL KEYS 4,5
10	Z33631	1	FITTING	-
11	AZ22282	1	OIL LINE	INCL KEYS 4,5
12	AZ22226	1	OIL LINE	INCL KEYS 4,5
13	AZ41844	1	HYDRAULIC HOSE	-
14	AZ41843	1	HYDROSTATIC RESERVOIR	-
15	AZ15362	2	HYDRAULIC HOSE	(FOR AR90989)
16	51M4240	2	Sealing Ring	18X22MM (FOR AR90989, AZ37512)
17	Z28060	2	ELBOW FITTING	-
18	AZ29901	2	HYDRAULIC HOSE	(FOR AR103522, AZ37511)
19	AT32332	2	Elbow Fitting	(FOR AR103522, AZ37511)
20	R26375	2	O-Ring	(FOR AR103522, AZ37511)
21	Z32965	1	HYD. QUICK-CONNECT COUPLER	-
22	Z54001	1	HYDRAULIC RESTRICTOR	-
23	CC19416	1	Nut	-
24	Z22064	2	Clamp	-
25	19M7286	2	Cap Screw	M6X25
26	Z36743	1	PLATE	-
27	19M7547	2	Cap Screw	M6X55
28	12M7012	1	LOCK WASHER	6MM
29	14M7027	1	NUT	M6
30	Z30668	1	CLAMP	-
31	Z30667	2	PLATE	-

HYDRAULIC LINES(CUTTING PLATFORM LIFT CYLINDERS) [03F13]
