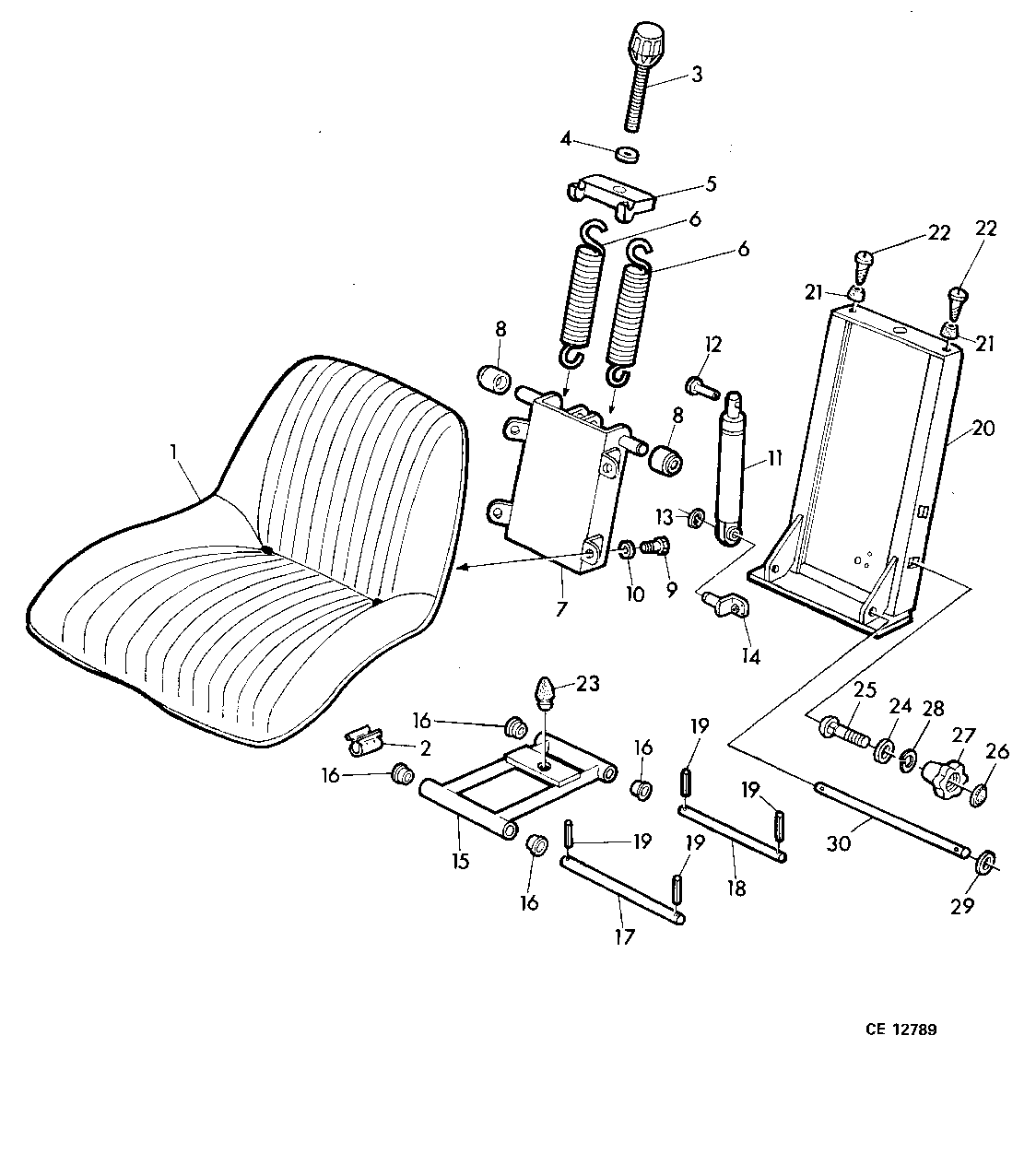

OPERATOR'S SEAT (WITH SHELL-TYPE FENDERS) [02G17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL19499	1	SEAT	-
2	CE15045	10	STAPLE	-
3	DE15470	1	SPINDLE	-
4	40M7042	1	Snap Ring	7X0,9MM
5	L28077	1	RETAINER	-
6	L28076	2	EXTENSION SPRING	-
7	AL19496	1	FRAME	-
8	L25686	2	ROLLER	-
9	19H1813	4	CAP SCREW	5/16"X5/8"
10	24M7055	4	Washer	8,4X17X1,6MM
11	AL24165	1	ABSORBER	-
12	16M7061	1	RIVET	4X0,5X25MM
13	L27166	1	SNAP RING	-
14	DE15106	1	BRACKET	-
15	AL19493	1	ARM	-
16	L27167	4	Bushing	-
17	L28080	1	PIN	-
18	L28079	1	PIN	-
19	34M3851	6	SPRING PIN	4X24MM
20	DE14248	1	KNOB	-
21	L28078	2	BUMPER	-
22	37M7016	2	SCREW	4,8X22MM
23	L25678	1	Bumper	-
24	24M7149	2	WASHER	10,5X30X2,5MM
25	CE15044	2	SCREW	-
26	L31727	3	Cover	-
27	CE14488	2	KNOB	-
28	40M1817	1	Snap Ring	8X0,8MM
29	24M7044	2	Washer	13X20X2MM
30	L29208	1	Pin Fastener	-
..	DE14247	1	SEAT	-

OPERATOR'S SEAT (WITH SHELL-TYPE FENDERS) [02G17]
