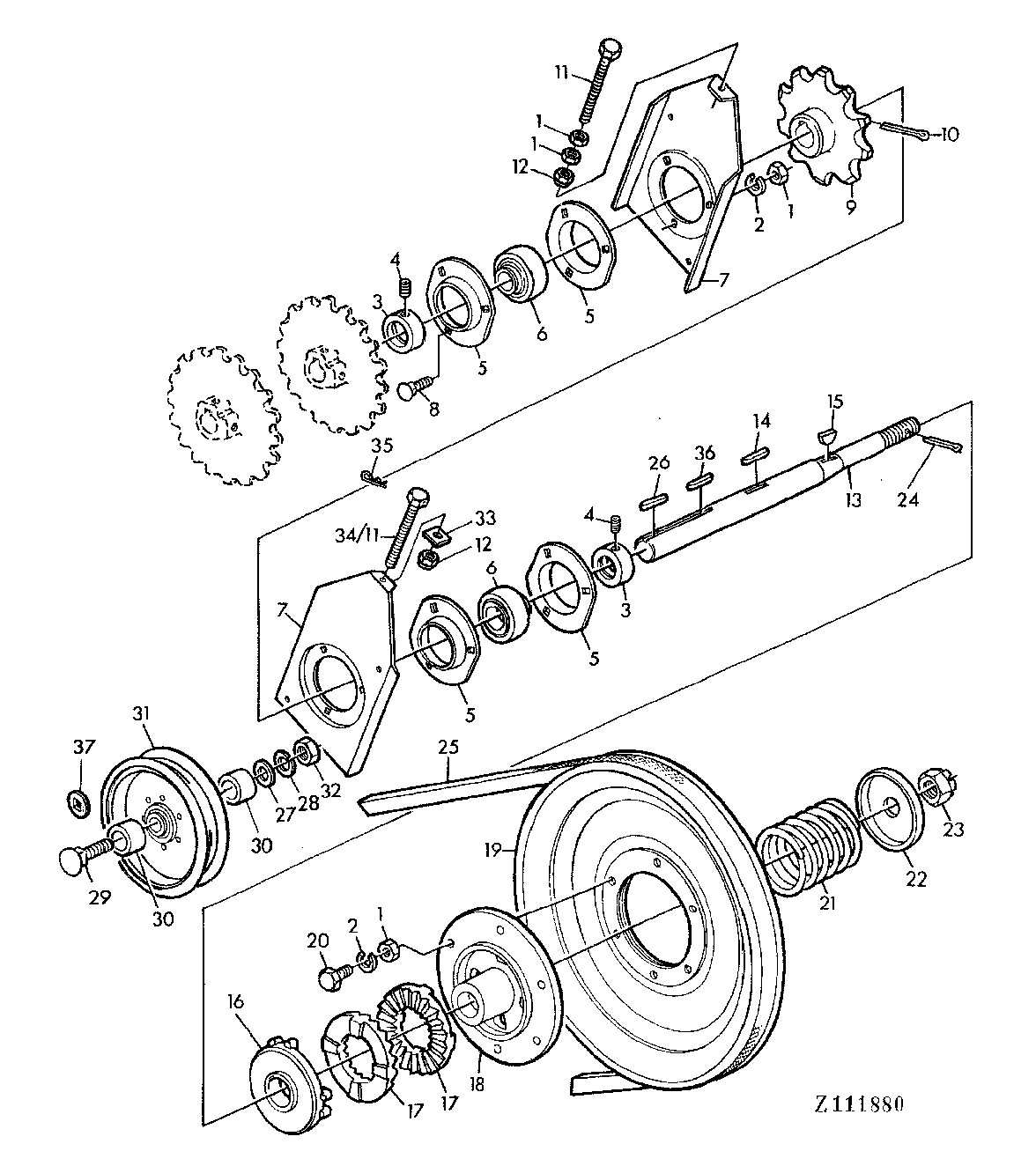

TAILINGS AUGER AND ELEVATOR DRIVE WITH TENSIONER [03D17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7029	1	Nut	M8
2	12M7008	1	LOCK WASHER	8MM
3	AZ10044	2	Eccentric Locking Collar	ASSY, INCL KEY 4
4	AZ19843	2	SET SCREW	KIT
5	P47232	4	PRESSED FLANGED HOUSING	-
6	JD39102	2	Ball Bearing	-
7	Z51316	2	SUPPORT	-
8	03M7054	1	Bolt	M8X20
9	Z10997	1	CHAIN SPROCKET	Z = 8
10	11M7034	1	Cotter Pin	5X65MM
11	19M7643	1	Cap Screw	M8X75
12	14M7166	1	Lock Nut	M8
13	Z42717	1	SHAFT	-
14	49M5995	1	SHAFT KEY	8X7X63MM
15	26M4227	1	Shaft Key	6X9MM
16	Z10033	1	DRIVER	-
17	Z699H	2	SLIP CLUTCH	-
18	Z10030	1	HUB	-
19	AZ10389	1	PULLEY	-
20	19M7163	1	Cap Screw	M8X25
21	Z20555	1	COMPRESSION SPRING	-
22	Z20556	1	ROUND RETAINER	-
23	14M7186	1	NUT	M18
24	11M7024	1	Cotter Pin	4X40MM
25	Z20743	1	V-BELT	LGTH = 2210 MM
26	49M4108	1	Shaft Key	8X7X32MM
27	24M7113	1	Washer	17MM
28	12M7017	1	LOCK WASHER	16MM
29	03M7081	1	Bolt	M16X90
30	Z29422	2	Spacer	-
31	AP24917	1	IDLER	-
32	14M7142	1	Nut	M16
33	Z44049	1	PLATE	-
34	19M8403	1	Cap Screw	M8X75
35	L12622	1	Spring Locking Pin	-
36	49M4111	1	Shaft Key	8X7X40MM
37	Z20737	1	WASHER	-

TAILINGS AUGER AND ELEVATOR DRIVE WITH TENSIONER [03D17]

Нет текстового описания
