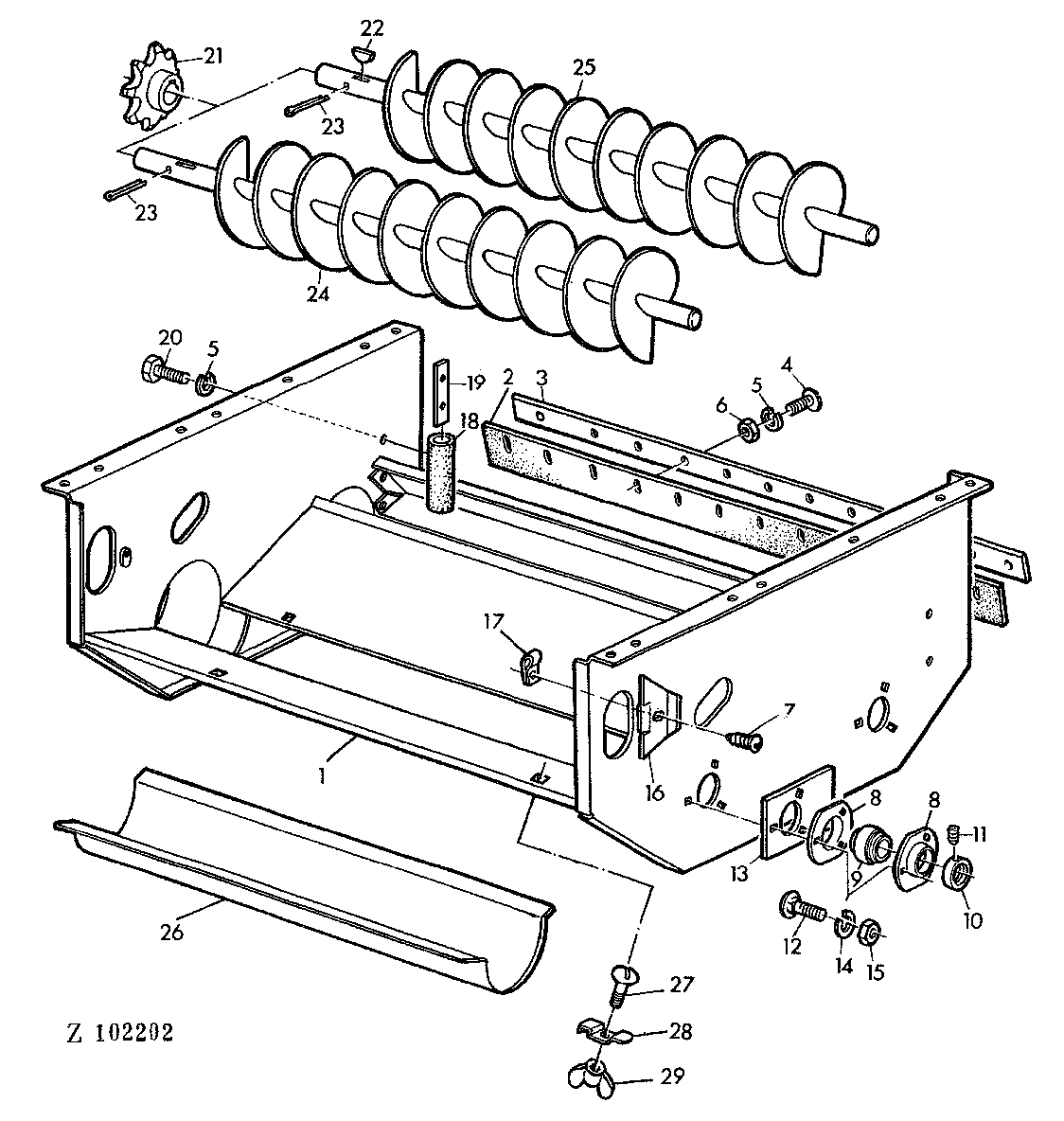

TAILINGS AND CLEAN GRAIN AUGER HOUSING [03D03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ32026	1	CASE	-
2	Z20157	1	GASKET	-
3	Z35556	1	REINFORCEMENT	-
4	21M7031	1	SCREW	M6X15
5	12M7012	1	LOCK WASHER	6MM
6	14M7027	1	NUT	M6
7	37M7009	2	SCREW	5,5X19MM
8	P47232	4	PRESSED FLANGED HOUSING	-
9	JD39105	2	BALL BEARING	-
10	AZ10044	2	Eccentric Locking Collar	ASSY, INCL KEY 11
11	AZ19843	2	SET SCREW	KIT
12	03M7094	1	Bolt	M8X30
13	Z20198	2	HOLDER	-
14	12M7008	1	LOCK WASHER	8MM
15	14M7029	1	Nut	M8
16	Z22335	2	FLAP	-
17	Z20443	2	NUT	-
18	Z25904	2	HOSE	-
19	Z25903	2	STRAP	-
20	19M7159	1	CAP SCREW	M6X15
21	Z10997	2	CHAIN SPROCKET	Z = 8
22	26M4228	2	Shaft Key	8X11MM
23	11M7034	2	Cotter Pin	5X65MM
24	AZ25265	1	AUGER	(A)
25	AZ25264	1	AUGER	(B)
26	Z42302	2	TROUGH	-
27	03M7093	8	Bolt	M8X25
28	Z20367	8	Clamp	-
29	Z20285	8	WING NUT	M8

TAILINGS AND CLEAN GRAIN AUGER HOUSING [03D03]
