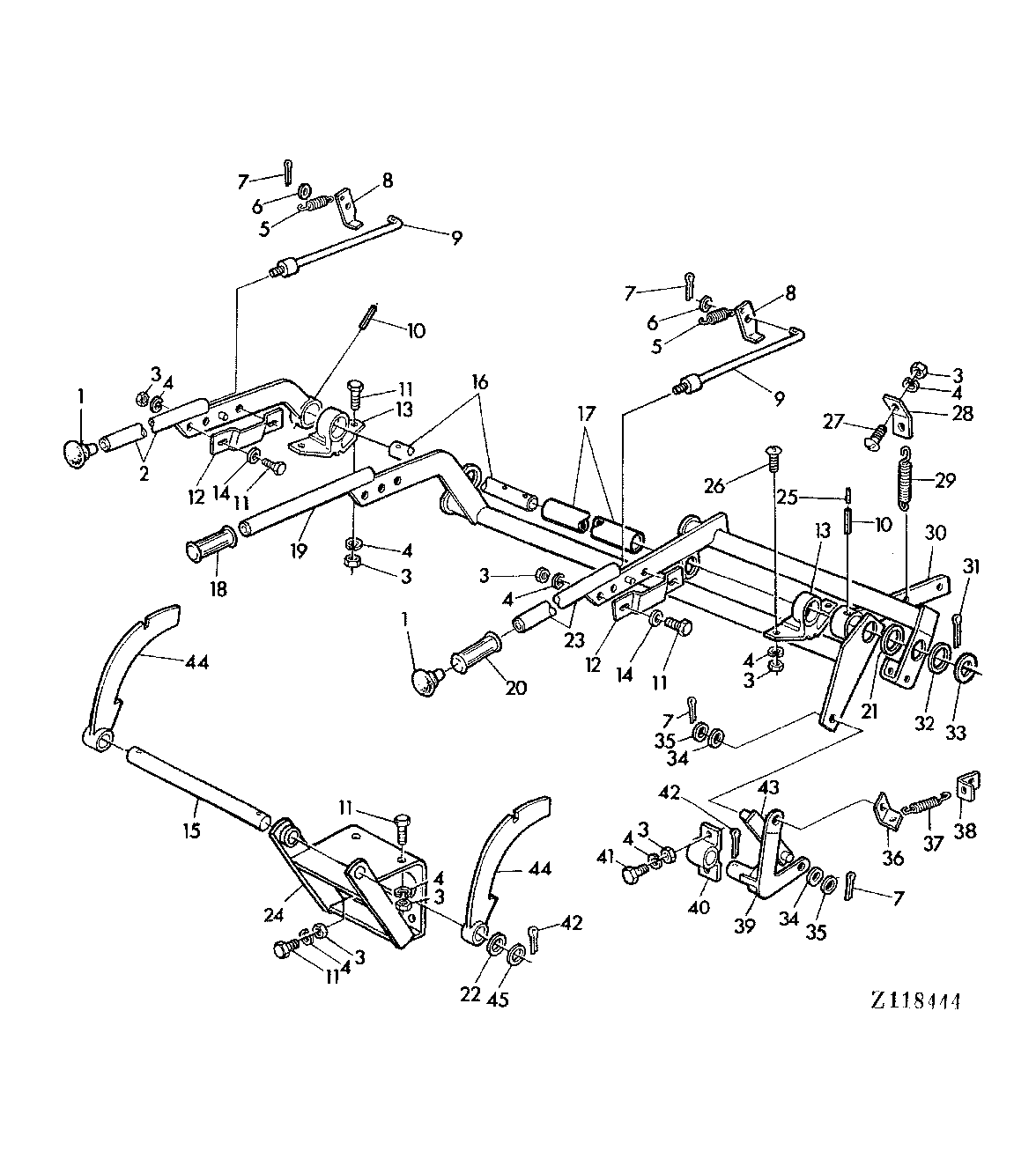

LEFT HAND SHIFT LEVERS [02I09]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z34446	1	KNOB	-
2	AZ23855	1	LEVER	-
3	14M7029	1	Nut	8MM
4	12M7008	1	LOCK WASHER	8MM
5	Z21613	2	EXTENSION SPRING	-
6	24M7096	1	Washer	10,5MM
7	11M7014	1	COTTER PIN	3X25MM
8	Z21834	2	LATCH	-
9	AZ23854	2	ROD	-
10	34M7047	1	Spring Pin	8X40MM
11	19M7163	1	Cap Screw	8X25MM
12	Z36022	2	RETAINER	-
13	Z10207	2	BEARING HOUSING W/O BEARING	-
14	24M7036	4	Washer	9MM
15	Z45838	1	SHAFT	-
16	Z21829	1	SHAFT	-
17	Z21827	1	SPACER	-
18	Z30976	1	HANDLE	(A)
19	AZ29955	1	LEVER	-
20	Z26789	2	GRIP	(B)
21	24M7302	1	SHIM	32X45X0,5MM
22	Z27188	2	SHIM	-
23	AZ29801	1	LEVER	-
24	AZ29888	1	BRACKET	-
25	34M7035	1	Spring Pin	5X40MM
26	21M7125	2	SCREW	8X25MM
27	21M7314	2	SCREW	8X15MM
28	Z43295	1	HOLDER	-
29	E10086	1	Extension Spring	-
30	AZ22670	1	LEVER	-
31	11M7038	1	Cotter Pin	6X45MM
32	Z24651	8	WASHER	-
33	L19162	1	Shim	-
34	Z27187	2	WASHER	-
35	Z27186	2	SHIM	-
36	Z22572	1	HOLDER	-
37	E10073	1	SPRING	-
38	Z35543	1	ANGLE	-
39	Z10202	1	LEVER	-
40	Z10201	1	BEARING	-
41	19M7288	2	Cap Screw	8X30MM
42	11M7024	1	Cotter Pin	4X40MM
43	AZ10984	1	STRAP	-
44	Z11325	2	SECTOR	-
45	24M7099	2	Washer	21MM
