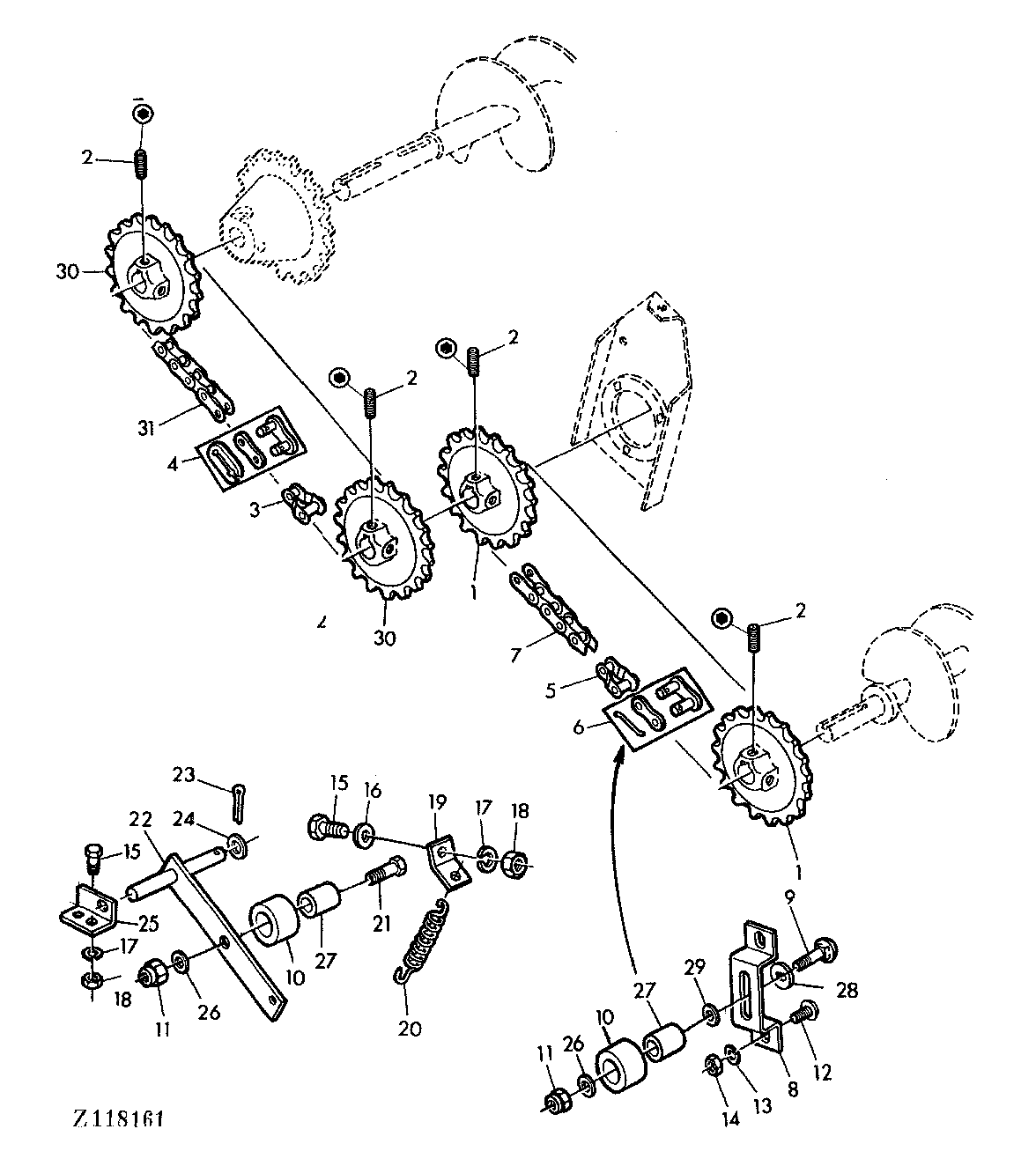

COUNTERSHAFT-UPPER TAILINGS AND FILLER AUGER [03D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10117	2	CHAIN SPROCKET	-
2	22M7147	1	Set Screw	M10X16
3	AZ33949	1	CHAIN LINK	-
4	AZ33950	1	CHAIN LINK	-
5	AL15953	1	LINK	-
6	AL15954	1	LINK	-
7	AZ32089	1	ROLLER CHAIN	L = 39
8	Z33429	1	HOLDER	-
9	03M7073	1	Bolt	M10X60
10	Z44030	2	TIGHTENER	-
11	14M7167	1	Lock Nut	M10
12	21M7085	1	SCREW	M6X20
13	12M7012	1	LOCK WASHER	6MM
14	14M7027	1	NUT	M6
15	19M7162	1	Cap Screw	M8X16
16	24M7036	1	Washer	9MM
17	12M7008	1	LOCK WASHER	8MM
18	14M7029	1	Nut	M8
19	Z22572	1	HOLDER	-
20	L12259	1	Spring	-
21	19M7156	1	Cap Screw	M10X60
22	AZ32819	1	ROCKER	-
23	11M7019	1	COTTER PIN	4X18MM
24	24M7038	1	Washer	14MM
25	Z44480	1	ANGLE	-
26	24M7028	1	Washer	10,5MM
27	Z44032	2	Bushing	-
28	24M7042	1	Washer	11,5MM
29	24M7178	1	Washer	10,5MM
30	Z11475	2	CHAIN SPROCKET	-
31	AZ33943	1	ROLLER CHAIN	L = 167, INCL KEY 32

COUNTERSHAFT-UPPER TAILINGS AND FILLER AUGER [03D19]

Нет текстового описания
