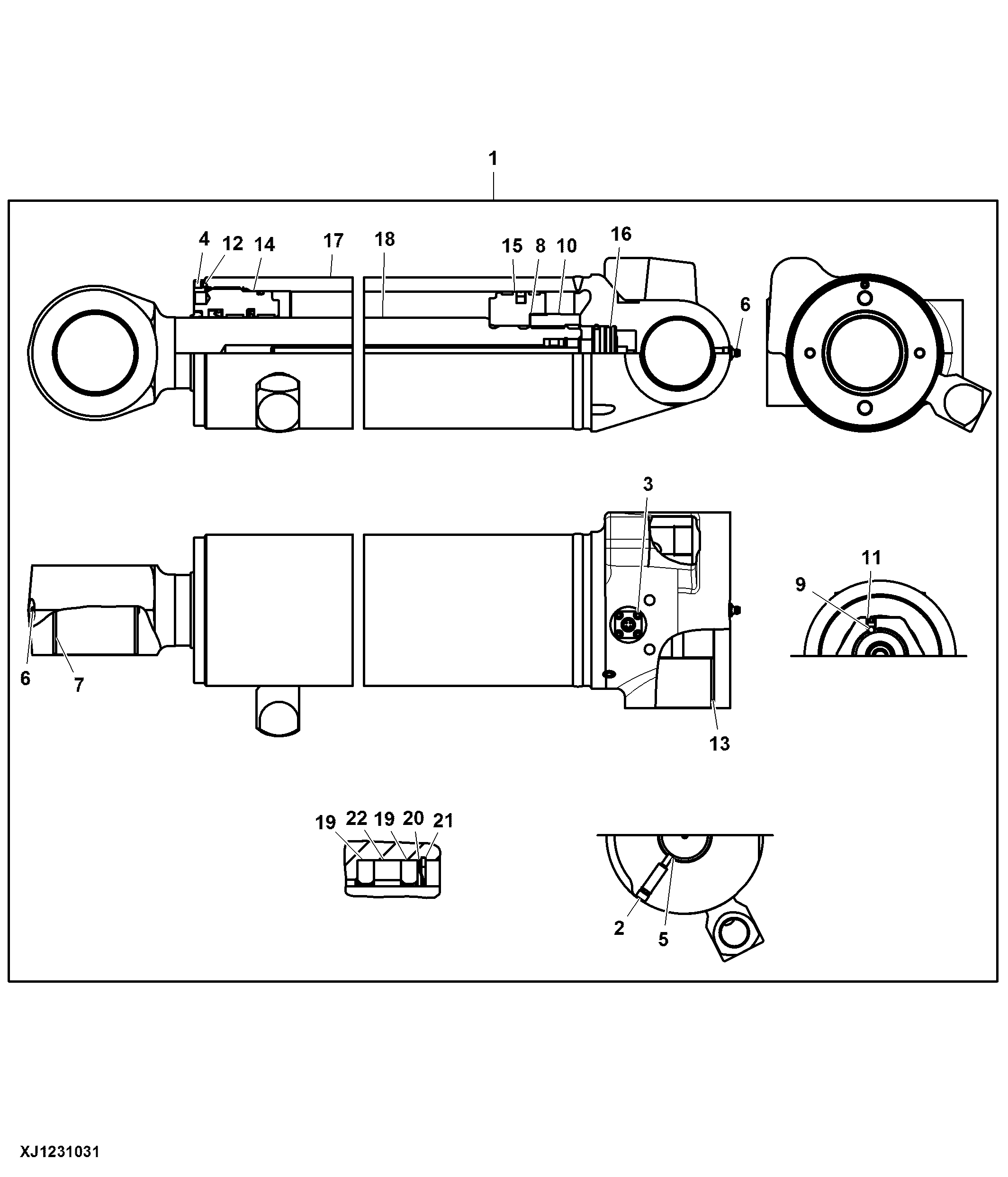

Cylinder Components, Outer Boom, CF5 IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F676542	1	Seal Kit	Not Illustrated
1	F700430	1	Hydraulic Cylinder	INCLUDES F676542
2	15M6457	1	Drain Plug	-
3	19M8869	4	Screw	M4 X 8
4	22M7194	1	Set Screw	M6 X 8
5	22M7229	1	Set Screw	M5 X 12
6	58M5575	2	Lubrication Fitting	-
7	F003173	1	Bearing	-
8	F071861	1	Shim	TK = 0.3 mm
9	F071862	1	Ball	-
10	F071863	1	Nut	-
11	F071864	1	Screw	-
12	F071867	1	Ball	-
13	F074078	2	Bearing	-
14	F707510	1	Cylinder Head	-
15	F074491	1	Piston	-
16	F676544	1	Sensor	Main Boom Module Sensor
17	F707515	1	Hydraulic Cylinder Barrel	-
18	F707514	1	Hydraulic Cylinder Rod	-
19	F696536	2	Spacer	SUB FOR F690502
20	F696541	1	Spring Washer	SUB FOR F690504
21	F690505	1	Snap Ring	-
22	F696542	1	Magnet	SUB FOR F690508

Cylinder Components, Outer Boom, CF5 IBC
