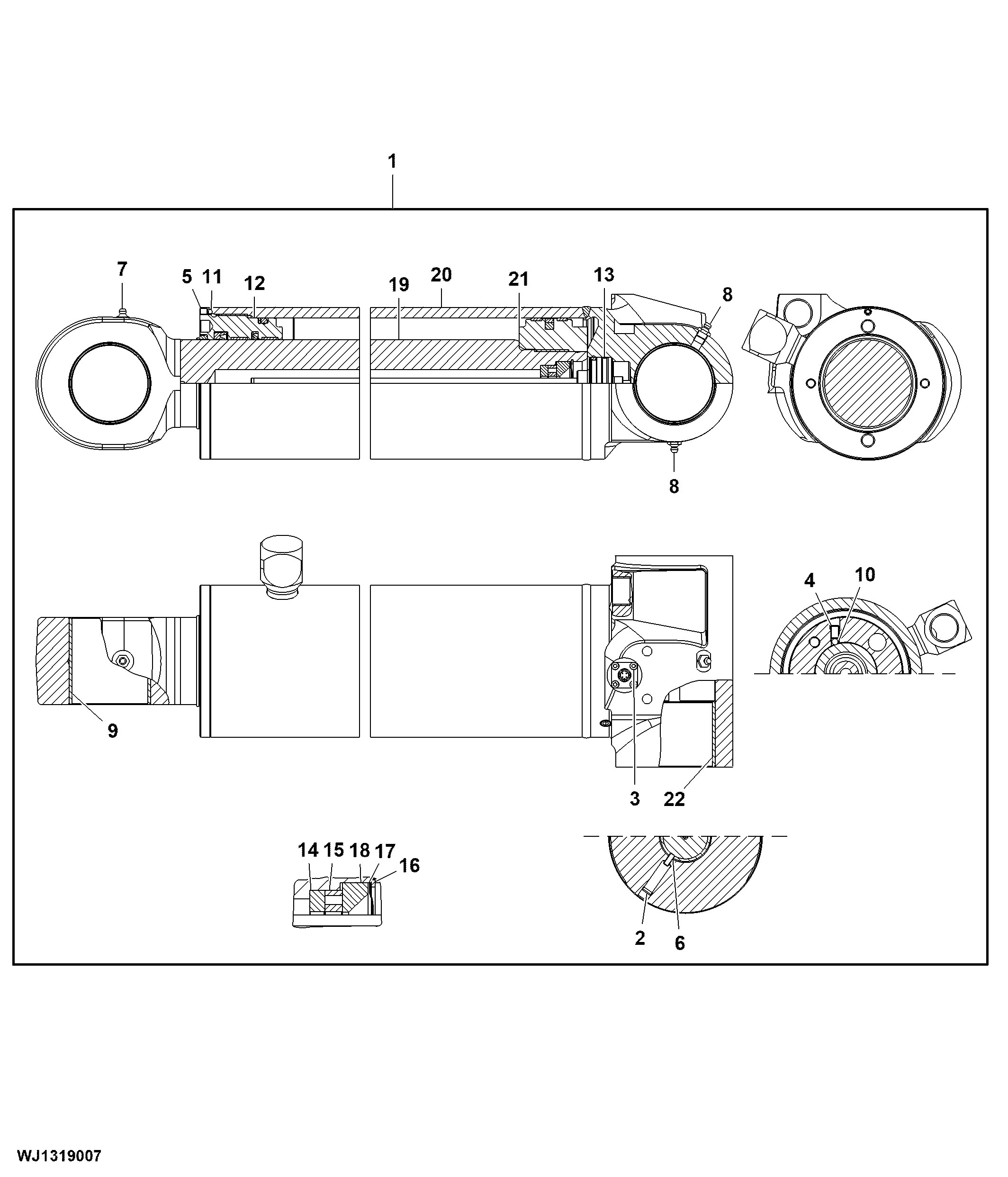

Cylinder Components, Main Boom, CF5 IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F073906	1	Seal Kit	Not Illustrated
1	F700429	1	Hydraulic Cylinder	INCLUDES F073906
2	15M6457	1	Drain Plug	-
3	19M8869	4	Screw	M4 X 8
4	L39091	1	Bolt	M8 X 10
5	22M7194	1	Set Screw	M6 X 8
6	22M7229	1	Set Screw	M5 X 12
7	58M5575	1	Lubrication Fitting	-
8	58M7015	2	Lubrication Fitting	-
9	F003173	1	Bearing	-
10	F071862	1	Ball	-
11	F071867	1	Ball	-
12	F707512	1	Cylinder Head	-
13	F676541	1	Sensor	Main Boom Module Sensor
14	F687613	1	Spacer	-
15	F687614	1	Magnet	-
16	F687615	1	Snap Ring	-
17	F687619	1	Spring Washer	-
18	F687620	1	Spacer	-
19	F689034	1	Rod	-
20	F707513	1	Hydraulic Cylinder Barrel	-
21	F707511	1	Hydraulic Cylinder Rod	-
22	F018870	2	Bushing	-

Cylinder Components, Main Boom, CF5 IBC
