Открытый узел

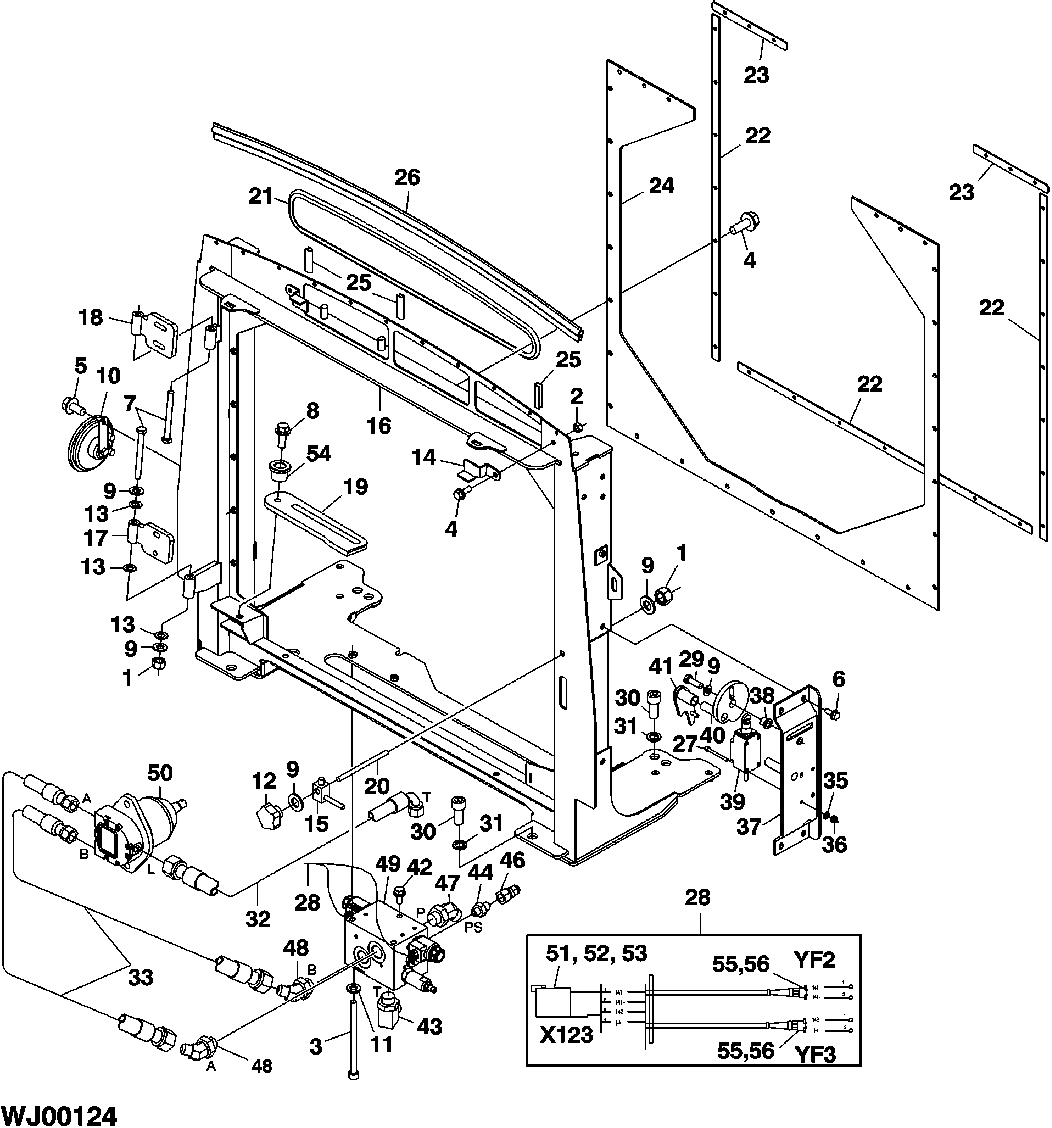

Radiator and Cooler Bracket ( - 003679)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7610	3	Lock Nut	M10
2	14M7528	1	Lock Nut	M6, SUB FOR F003586
3	19M9180	2	Screw	M8 X 120
4	19M9443	28	Screw	M6 X 16
5	19M9567	1	Screw	M8 X 16
6	19M9568	4	Screw	M8 X 20
7	19M9577	2	Cap Screw	M10 X 100
8	19M9698	1	Screw	M10 X 25
9	24M7488	7	Washer	10.500 X 20 X 2 mm
10	F005312	1	Horn	-
11	F064435	2	Lock Washer	-
12	F070039	1	Knob	-
13	F071010	6	Shim	-
14	F625554	1	Plate	-
15	F638516	1	Adapter Fitting	-
16	F638524	1	Frame	-
17	F638569	1	Hinge	-
18	F638570	1	Hinge	-
19	F638577	1	Plate	-
20	F638635	1	Stud	-
21	F638672	1	Grate	-
22	F638680	3	Plate	-
23	F638681	2	Plate	-
24	F638682	1	Plate	-
25	F639072	3	Weatherstrip	LGTH = 50 mm
26	F639073	1	Weatherstrip	-
27	19M9482	4	Screw	M5 X 50
28	Z36392	1	Tie Band	Not Illustrated
28	F639603	1	Wiring Harness	-
29	19M9640	1	Cap Screw	M10 X 30
30	19M9513	4	Screw	M16 X 35
31	F005012	4	Lock Washer	-
32	F072632	1	Hydraulic Hose	LGTH = 2200 mm, Fabricate
33	F072633	2	Hydraulic Hose	LGTH = 1000 mm, Fabricate
35	24M7502	4	Washer	5.300 X 10 X 1 mm
36	F003585	4	LOCK NUT	-
37	F636158	1	Cover	-
38	F638486	1	Bushing	-
39	F640466	1	Wiring Harness	-
40	F640711	1	Lock	-
41	F647096	1	Lock	-
42	19M9448	1	Screw	M10 X 20
43	F005049	1	Elbow Fitting	-
44	F005057	1	Fitting	-
46	F013594	1	Elbow Fitting	-
47	F020756	1	ELBOW NIPPLE	-
48	F059492	2	Elbow Fitting	-
49	F070041	1	Control Valve	COMPONENTS ON SEPARATE PAGE
50	F070823	1	Hydraulic Motor	COMPONENTS ON SEPARATE PAGE
51	F059559	1	Electrical Connector Assy	SUB FOR F053703
52	57M7619	1	Elec.Connect Locking Device	-
53	57M7541	4	Elec. Connector Terminal	-
54	F638486	1	Bushing	-
55	F056901	2	Elec. Connector Terminal	-
55	57M7399	4	Elec. Connector Seal	-
55	F031719	2	Guard	-
56	57M9532	4	Elec. Connector Terminal	-

Radiator and Cooler Bracket ( - 003679)

Нет текстового описания
