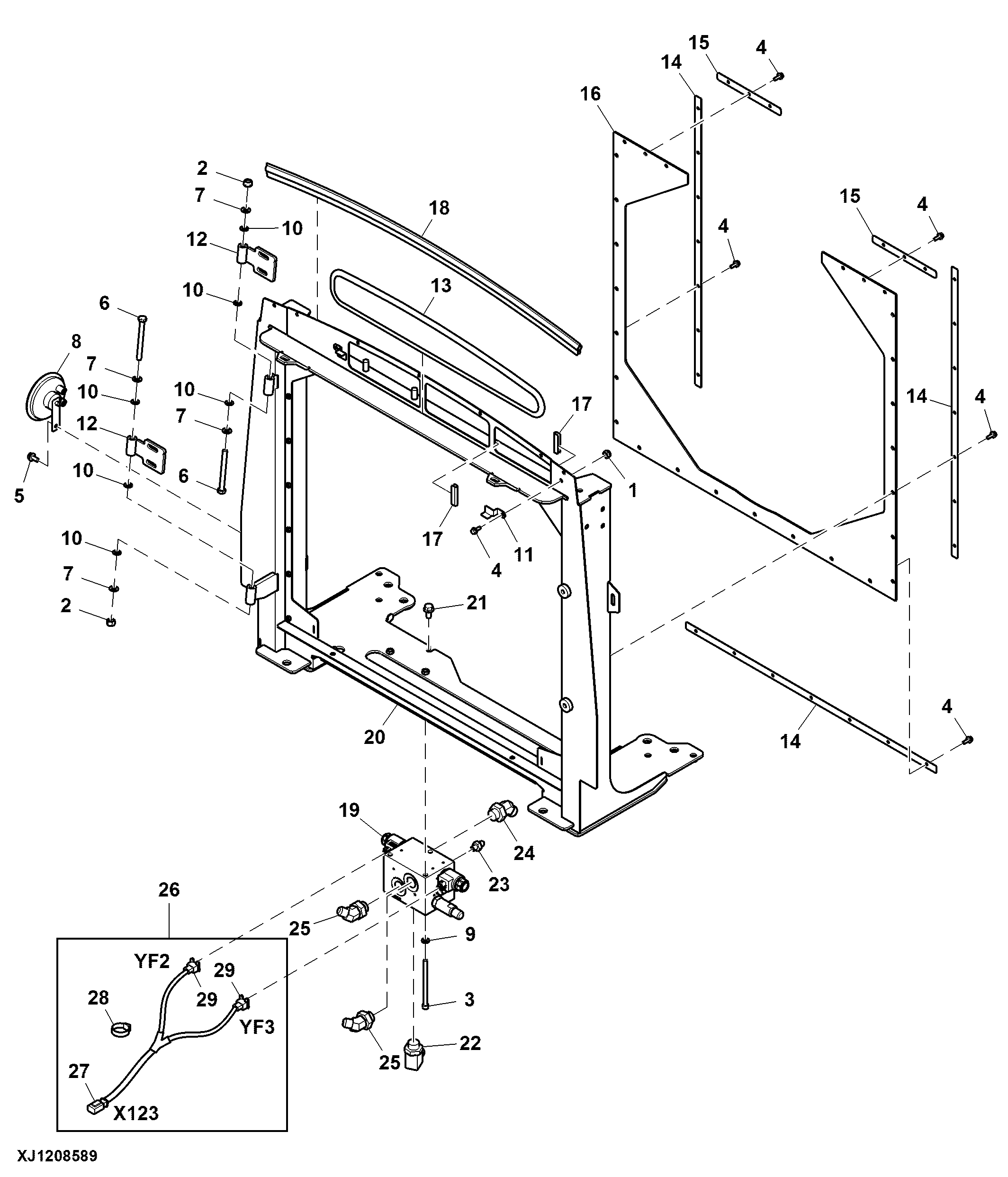

Oil Cooler Bracket / Radiator Shroud (3680 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7165	1	Lock Nut	M6
2	14M7610	2	Lock Nut	M10
3	19M9180	2	Screw	M8 X 120
4	19M9443	28	Screw	M6 X 16
5	19M9567	1	Screw	M8 X 16
6	19M9577	2	Cap Screw	M10 X 100
7	24M7488	4	Washer	10.500 X 20 X 2 mm
8	F005312	1	Horn	-
9	F064435	2	Lock Washer	-
10	F071010	6	Shim	TK = 1.5 mm
11	F625554	1	Plate	-
12	F643985	1	Hinge	-
13	F638672	1	Grate	-
14	F638680	3	Plate	-
15	F638681	2	Plate	-
16	F638682	1	Plate	-
17	F639072	4	Weatherstrip	LGTH = 50 mm
18	F639073	1	Weatherstrip	-
19	F070041	1	Control Valve	COMPONENTS ON SEPARATE PAGE
20	F676587	1	Frame	-
21	19M9448	1	Screw	M10 X 20
22	F005049	1	Elbow Fitting	-
23	F005057	1	Fitting	-
24	F020756	1	ELBOW NIPPLE	-
25	F059492	2	Elbow Fitting	-
26	F639603	1	Wiring Harness	-
27	F059559	1	Electrical Connector Assy	-
27	57M7619	1	Elec.Connect Locking Device	-
27	57M7541	4	Elec. Connector Terminal	-
28	Z36392	1	Tie Band	-
29	F056901	2	Elec. Connector Terminal	-
29	57M7399	4	Elec. Connector Seal	-
29	57M9532	4	Elec. Connector Terminal	-
29	F031719	2	Guard	-

Oil Cooler Bracket / Radiator Shroud (3680 - )
