Открытый узел

Grapple, HSP Gripen 028 DUO

Grapple, HSP Gripen 028 DUO

Grapple, HSP Gripen 028 DUO

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

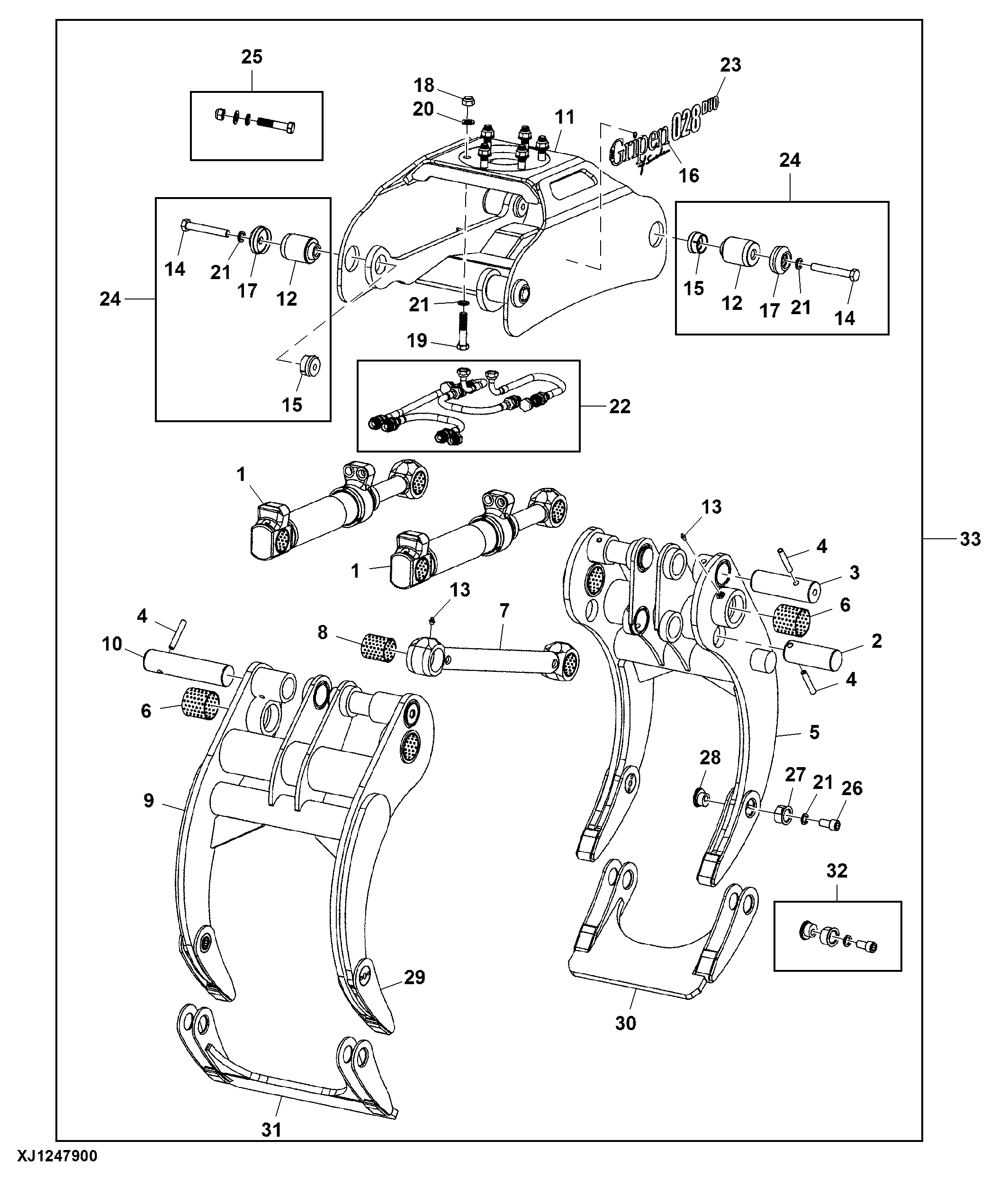

Grapple, HSP Gripen 028 DUO

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F690186	2	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
2	F690210	1	Shaft	-
3	F690214	2	Shaft	-
4	F690222	5	Spring Pin	-
5	F700790	1	Jaw	Inner
6	F690223	4	Bushing	-
7	F690206	1	Rod	-
8	F690224	2	Bushing	-
9	F700791	1	Jaw	Outer
10	F690216	2	Shaft	-
11	F700839	1	Frame	-
12	F690219	4	Shaft	-
13	F700854	6	Lubrication Fitting	-
14	19M9747	4	Cap Screw	M16 X 100
15	F690220	4	Washer	-
16	F700869	2	Sign	HSP Gripen 028
17	F690221	4	Washer	-
18	F700924	6	Lock Nut	-
19	19M8632	6	Cap Screw	M16 X 75
20	F700858	6	Washer	-
21	F005012	6	Lock Washer	-
22	F700827	1	Hose Kit	COMPONENTS ON SEPARATE PAGE
23	F700870	2	Sign	DUO
24	F690218	1	Shaft Kit	-
25	F700882	1	Hardware Kit	-
26	19M9512	1	Screw	M16 X 30
27	F700891	4	Socket	-
28	F700892	4	Socket	-
29	F700893	4	Spike	-
30	F700850	4	Insert	Inner
31	F700851	1	Insert	Outer
32	F700883	1	Grapple Kit	-
33	F690150	1	Grapple	-
