Открытый узел

Grapple,HSP Gripen 028

Grapple,HSP Gripen 028

Grapple,HSP Gripen 028

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

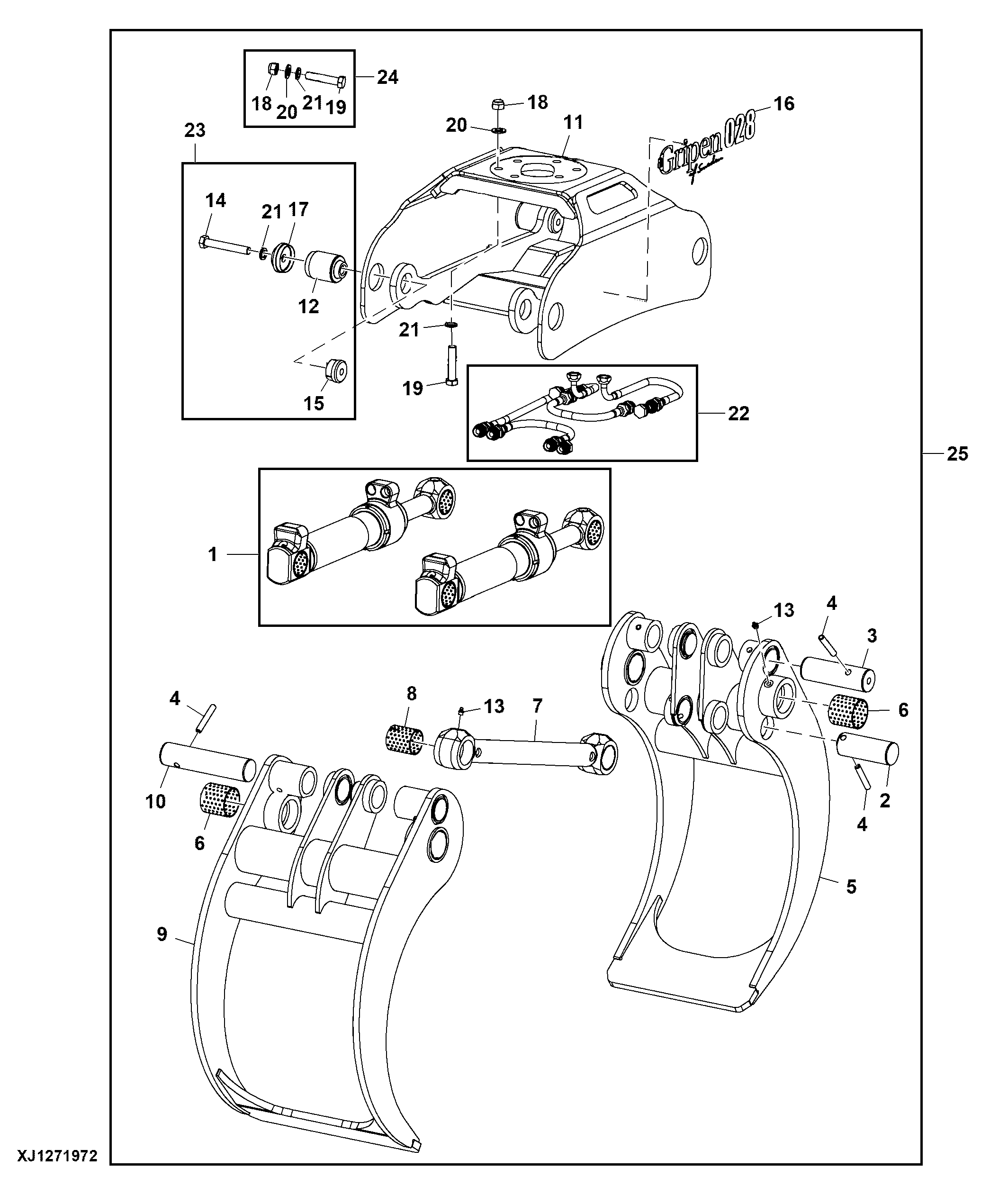

Grapple,HSP Gripen 028

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F690186	2	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
2	F690210	1	Shaft	-
3	F690214	2	Shaft	-
4	F690222	5	Spring Pin	-
5	F700786	1	Jaw	Inner
6	F690223	4	Bushing	-
7	F690206	1	Rod	-
8	F690224	2	Bushing	-
9	F700787	1	Jaw	Outer
10	F690216	2	Shaft	-
11	F700839	1	Frame	-
12	F690219	4	Shaft	-
13	F700854	6	Lubrication Fitting	-
14	19M9747	4	Cap Screw	M16 X 100
15	F690220	4	Washer	-
16	F700869	2	Sign	HSP Gripen 025
17	F690221	4	Washer	Outer Side
18	F700924	6	Lock Nut	-
19	19M8632	6	Cap Screw	M16 X 75
20	F700858	6	Washer	-
21	F005012	6	Lock Washer	-
22	F700827	1	Hose Kit	COMPONENTS ON SEPARATE PAGE
23	F690218	1	Shaft Kit	-
24	F700882	1	Hardware Kit	-
25	F690167	1	Grapple	-
