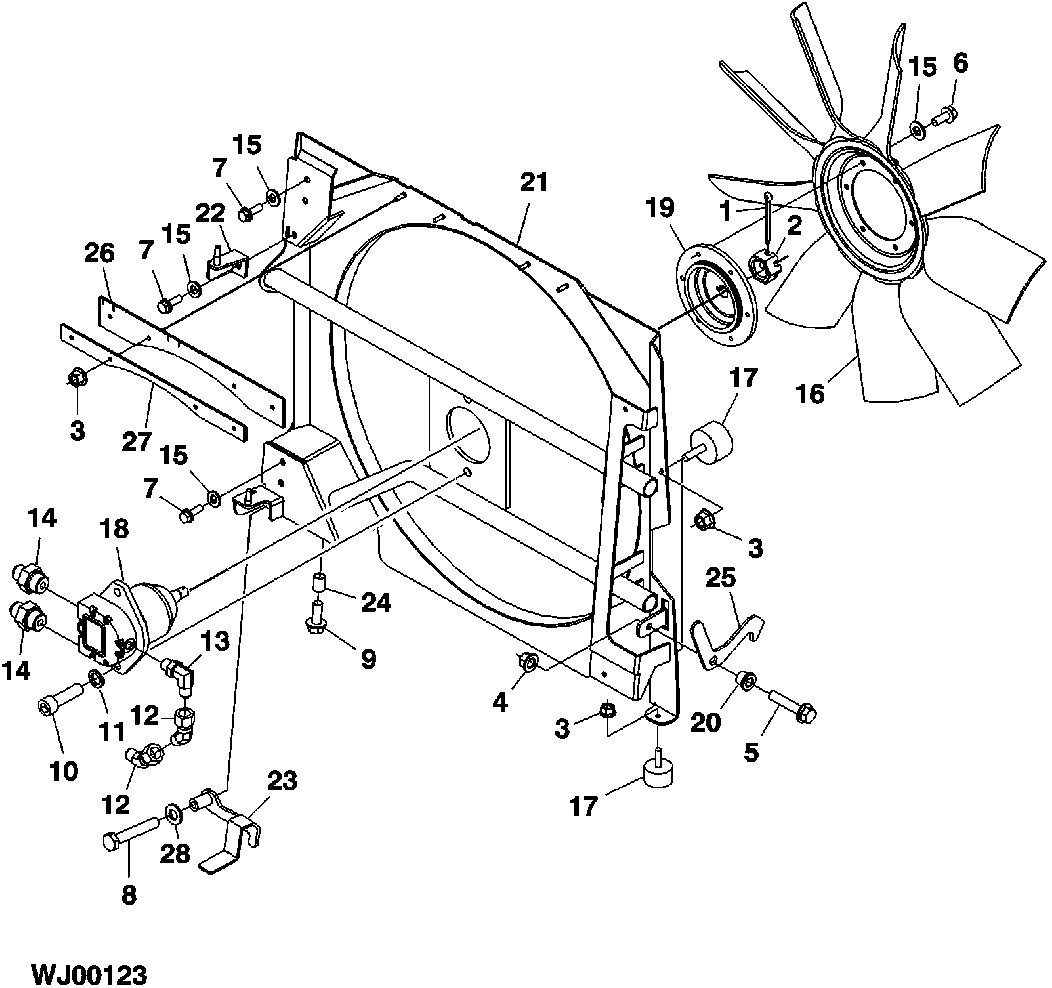

Fan, Shroud, Guard and Motor ( - 3679)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7109	1	Cotter Pin	4 X 40 mm
2	14H1118	1	Nut	-
3	14M7600	7	Flange Nut	M6
4	14M7602	1	Flange Nut	M10
5	19M9878	1	Screw	M10 X 35
6	19M9568	6	Screw	M8 X 20
7	19M9569	5	Screw	M8 X 25
8	19M9588	1	Cap Screw	M10 X 60
9	19M9698	1	Screw	M10 X 25
10	19M9713	2	Screw	M12 X 30
11	F002805	2	Lock Washer	-
12	F013594	2	Elbow Fitting	-
13	F024670	1	ELBOW NIPPLE	-
14	F059213	2	Fitting	-
15	F064435	11	Lock Washer	-
16	F069179	1	Suction Fan	-
17	F070032	3	Absorber	-
18	F070823	1	Hydraulic Motor	COMPONENTS ON SEPARATE PAGE
19	F638377	1	Hub	-
20	F638486	1	Bushing	-
21	F638568	1	Bracket	-
22	-	1	Part 22	-
23	F638578	1	Plate	-
24	F638987	1	Pipe	-
25	F640713	1	Plate	-
26	F640892	1	Plate	-
27	F647426	1	Plate	-
28	F064436	1	Washer	-

Fan, Shroud, Guard and Motor ( - 3679)

Нет текстового описания
