Открытый узел

VARIABLE LOAD SPACE (VLS) [02E18]

VARIABLE LOAD SPACE (VLS) [02E18]

VARIABLE LOAD SPACE (VLS) [02E18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

VARIABLE LOAD SPACE (VLS) [02E18]

Нет текстового описания

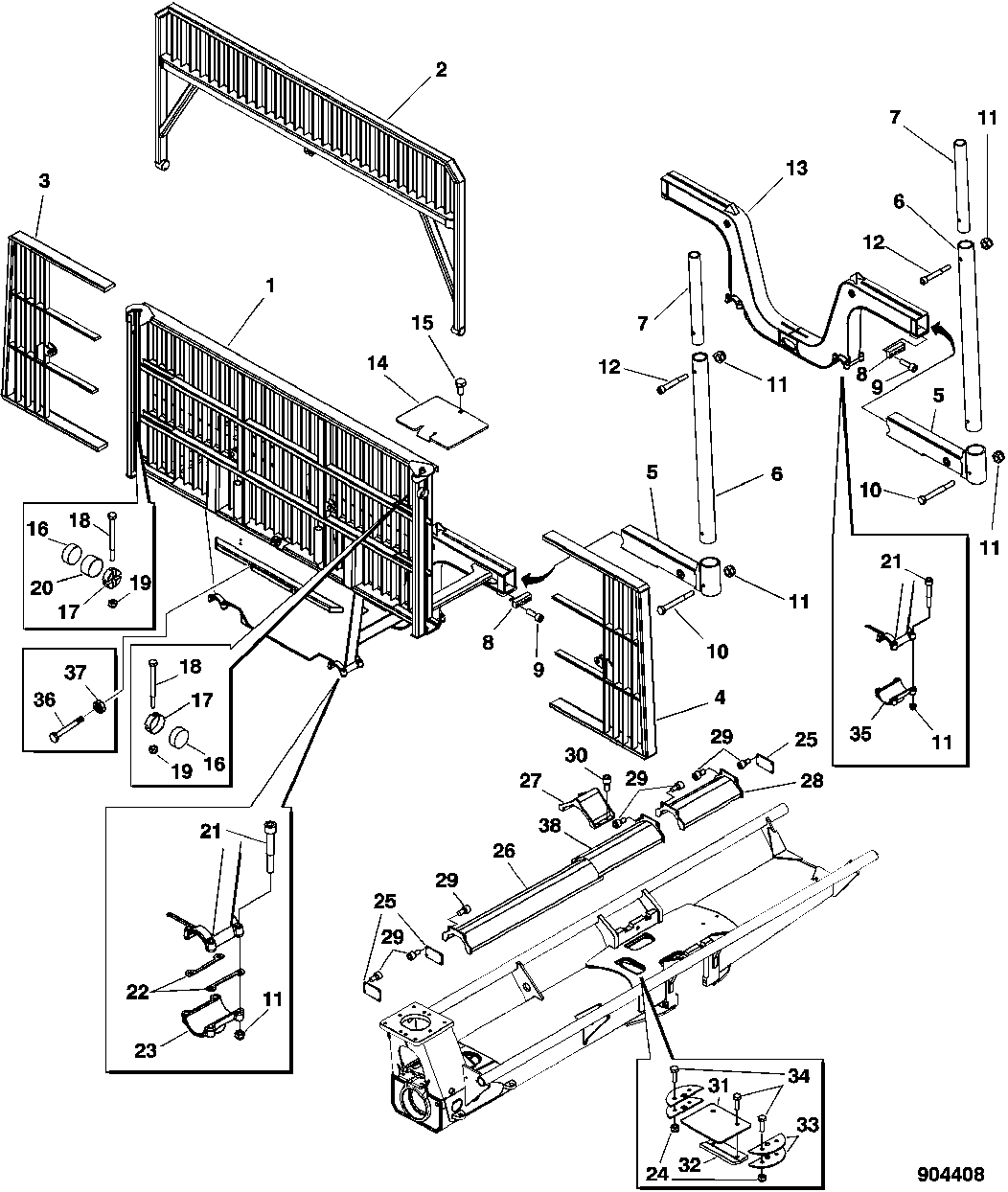

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F633684	1	HEADBOARD	(REPLACES F622390)
2	F622410	1	GATE	-
3	F621310	1	HEADBOARD	-
4	F621305	1	HEADBOARD	-
5	F619976	8	BUNK	-
6	F603461	8	STAKE	-
7	F032422	8	EXTENSION	-
8	F619979	8	Stop	-
9	19M8448	64	Screw	M12 X 35
10	19M9608	8	Cap Screw	M16 X 140
11	F003592	56	Lock Nut	-
12	19M9524	8	Screw	M16 X 120
13	F633626	3	Bunk	(REPLACES F622101)
14	F621314	1	Cover	-
15	19M9646	1	Cap Screw	M12 X 20
16	F600218	4	Pin Fastener	-
17	F600216	4	Cover	-
18	19M9623	4	Cap Screw	M6 X 70
19	14M7528	4	Lock Nut	-
20	F632421	2	Pin Fastener	(REPLACES F600217)
21	19M9522	40	Screw	M16 X 100
22	F032419	8	PLATE	-
23	F032207	4	HOLDER	-
24	F003587	4	LOCK NUT	-
25	F624337	3	Plate	-
26	F625881	1	GUARD	-
26	F635441	1	Guard	-
27	F624343	1	Support	-
28	F625882	1	GUARD	-
28	F635439	1	GUARD	-
29	19M8443	20	Screw	M12 X 20
30	19M9512	4	Screw	M16 X 30
31	F624679	1	PLATE	-
32	F620703	1	Plate	-
33	F624869	4	PLATE	-
34	19M9683	6	Cap Screw	M8 X 25
35	F032205	6	HOLDER	-
36	19M9613	2	Cap Screw	M20 X 90
37	14M7617	2	Nut	M20
38	F635440	1	Guard	-
