Открытый узел

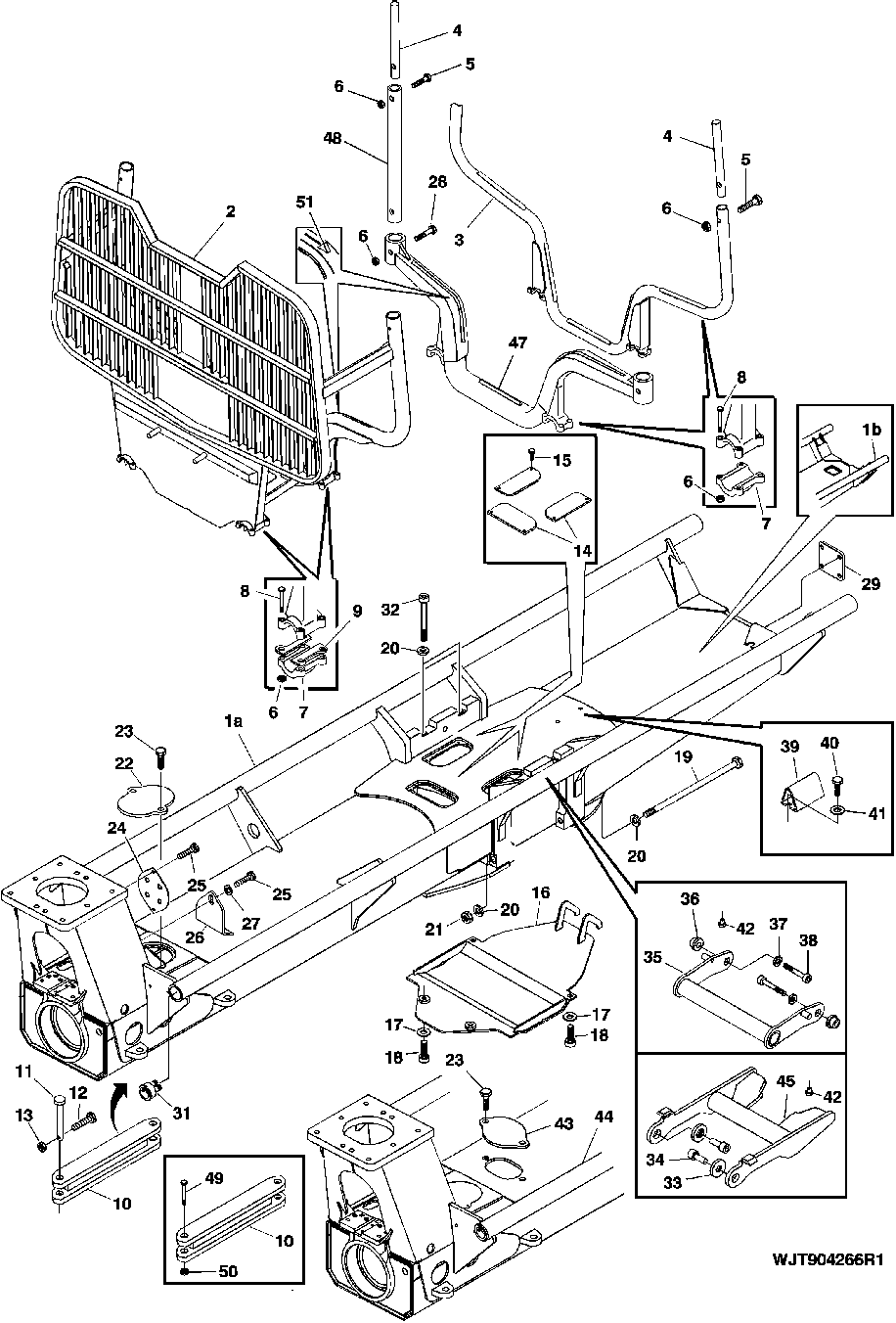

REAR FRAME, SHIELD PLATES, GATE AND COMPONENTS [02E16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	F627777	1	HEADBOARD	4,3 M2
2	F623370	1	Headboard	4,0 M2
2	F632216	1	Headboard	4,0 M2
3	F602317	3	STAKE	-
4	F618638	10	Extension	DON'T USE WITH XXL FRAME
4	F032422	8	EXTENSION	USE WITH NARROW WELDED BUNKS
5	19M9524	10	Screw	M16 X 120
6	F003592	58	Lock Nut	-
7	F032205	8	HOLDER	-
7	F032207	4	HOLDER	WHEN TRANSFERABLE GATE
8	19M9522	48	Screw	M16 X 100
9	F032419	8	PLATE	WHEN TRANSFERABLE GATE
10	F619491	1	BAR	-
11	F061402	2	PIN	-
12	19M9627	2	Cap Screw	M8 X 40
13	F003587	2	LOCK NUT	-
14	F614282	3	PLATE	-
15	19M9645	6	Cap Screw	M12 X 16
16	F647310	1	Shield	(REPLACES F612971)
17	24M7497	4	Washer	17 X 30 X 3 MM
18	19M9513	4	Screw	M16 X 35
19	F055787	2	Screw	ROCOL J166
20	F046573	8	Lock Washer	-
21	14M7607	2	Nut	M27
22	F032347	1	PLATE	-
23	19M9703	4	Screw	M10 X 20
24	F625863	1	Plate	-
25	19M9638	3	Cap Screw	M10 X 20
26	F043033	1	PROTECTION	WHEN TRANSFERABLE GATE
26	F043034	1	PROTECTION	WHEN FIXED GATE
27	24M7488	1	Washer	10.500 X 20 X 2 MM
28	19M9608	6	Cap Screw	M16 X 140
28	19M9607	6	Cap Screw	M16 X 130, USE WITH F632214
29	-	1	Part 37	SEE PAGE 1673-6
31	F600784	1	HOSE SUPPORT	-
32	F044900	4	Screw	ROCOL J166
33	F601084	2	WASHER	-
34	19M9546	2	SCREW	M30 X 70
35	F043850	1	HOLDER	-
36	F039929	2	SLEEVE	-
37	24M7471	2	Bushing	31 X 68 X 10 MM
38	19M9547	2	SCREW	M30 X 100
39	F613046	1	Support	-
40	19M9662	2	Cap Screw	M20 X 40
41	24M7500	2	Washer	21 X 37 X 3 MM
42	F060895	2	Set Screw	-
43	F037584	1	PLATE	-
44	F613115	1	REAR FRAME	L= 5660 LONG
44	F617707	1	Frame	L= 6170 XXL
45	F602617	1	SUPPORT	-
47	F617901	3	Bunk	-
47	F632214	3	BUNK	USE WITH F632216
48	F049913	6	STAKE	-
49	19M9406	2	Screw	-
50	F032101	2	NUT	-
51	F627686	1	HOLDER	-
1A	F645819	1	Frame	L= 4930, SHORT, OPTION
1A	F613197	1	FRAME	L= 5280 SHORT
1B	F613241	1	MAIN FRAME	L= 5555 NA

REAR FRAME, SHIELD PLATES, GATE AND COMPONENTS [02E16]

Нет текстового описания
