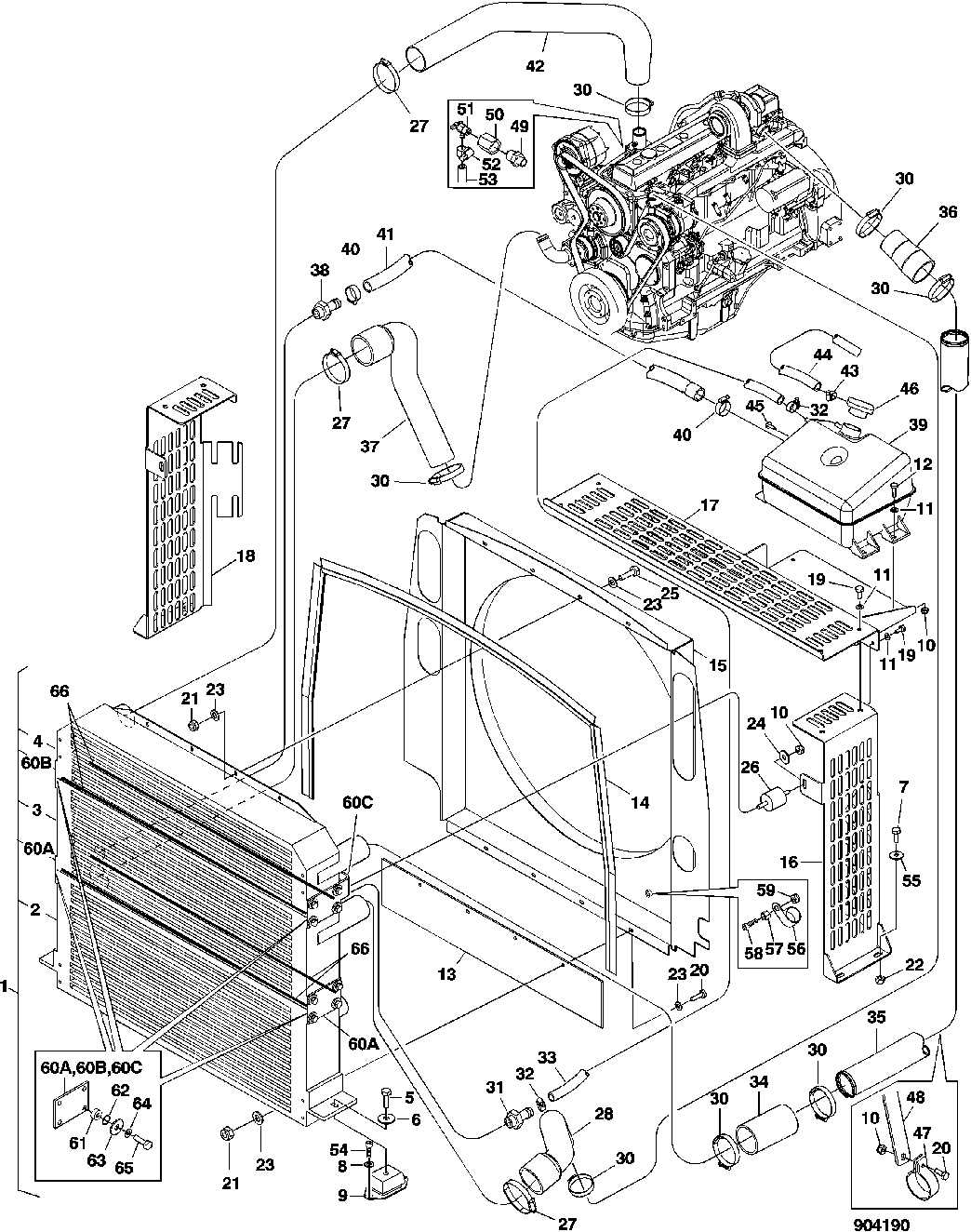

COOLING SYSTEM HOSES, FITTINGS, AND COMPONENTS [01H20]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F640391	1	Seal	L= 1100, MOUNTING BETWEEN COOLER ELEMENTS
1	F621680	1	RADIATOR	INCL ITEMS 2-4,60A-66
2	F064439	1	OIL COOLER	-
3	F064440	1	RADIATOR	-
4	F064441	1	AFTERCOOLER	-
5	19M9692	2	Cap Screw	M12 X 45
6	F003170	2	WASHER	-
7	19M9640	4	Cap Screw	M10 X 30
8	24M7488	4	Washer	10.500 X 20 X 2 MM
9	F048323	2	Torsional Damper	-
10	F003587	7	LOCK NUT	-
11	24M7509	10	Washer	8.400 X 16 X 1.600 MM
12	19M9682	4	Cap Screw	M8 X 20
13	F624792	1	Plate	-
14	-	1	Part 15	F043143 X LENGTH
15	F625636	1	SHROUD	-
16	F625536	1	PLATE	-
17	F625535	1	PLATE	-
18	F625537	6	PLATE	-
19	19M9681	6	Cap Screw	M8 X 16
20	19M9684	5	Cap Screw	M8 X 30
21	14M7528	8	Lock Nut	-
22	F003588	4	LOCK NUT	M10
23	24M7507	16	Washer	6.400 X 18 X 1.600 MM
24	24M7508	2	Washer	8.400 X 24 X 2 MM
25	19M9675	4	Cap Screw	M6 X 16
26	F040593	2	Torsional Damper	-
27	F062673	3	Hose Clamp	-
28	F624179	1	RADIATOR HOSE	-
30	F062672	7	Hose Clamp	-
31	F048942	1	Fitting	-
32	F003668	2	Hose Clamp	-
33	F636513	1	HOSE	-
34	F619914	1	Hose	-
35	F624177	1	PIPE	L= 80
36	F619954	1	Hose	-
37	F623259	1	RADIATOR HOSE	-
38	F048941	1	CONNECTION	-
39	F026697	1	EXPANSION TANK	-
40	F003671	2	HOSE CLAMP	-
41	F028198	1	HOSE	-
42	F624178	1	HOSE	-
43	F003667	1	HOSE CLAMP	-
44	F030381	1	HOSE	-
45	37M7424	1	Screw	-
46	F062646	1	FILLER CAP	-
47	F062481	1	Clamp	-
48	-	1	Part 48	SEE PAGE 1810-4
49	PMH1613	1	Adapter Fitting	-
50	F041348	1	Fitting	-
51	F057660	1	Drain Valve	-
52	F031798	1	Hose Clamp	-
53	-	1	Part 53	F032019 X 700
54	19M9705	4	Screw	M10 X 30
55	24M7489	4	Washer	10.500 X 30 X 2.500 MM
56	F010967	1	Hose Support	-
57	14M7614	1	Nut	M10
58	19M9698	1	Screw	M10 X 25
59	F003588	1	LOCK NUT	-
61	F066654	16	SLEEVE	-
62	F054191	16	SEAL	-
63	24M7476	16	Washer	8.400 X 21 X 4 MM
64	F007709	16	Lock Washer	-
65	19M9683	16	Cap Screw	M8 X 25
66	F066655	4	SEAL	-
60A	F066666	2	PLATE	-
60B	F066653	1	PLATE	-
60C	F066652	1	PLATE	-
