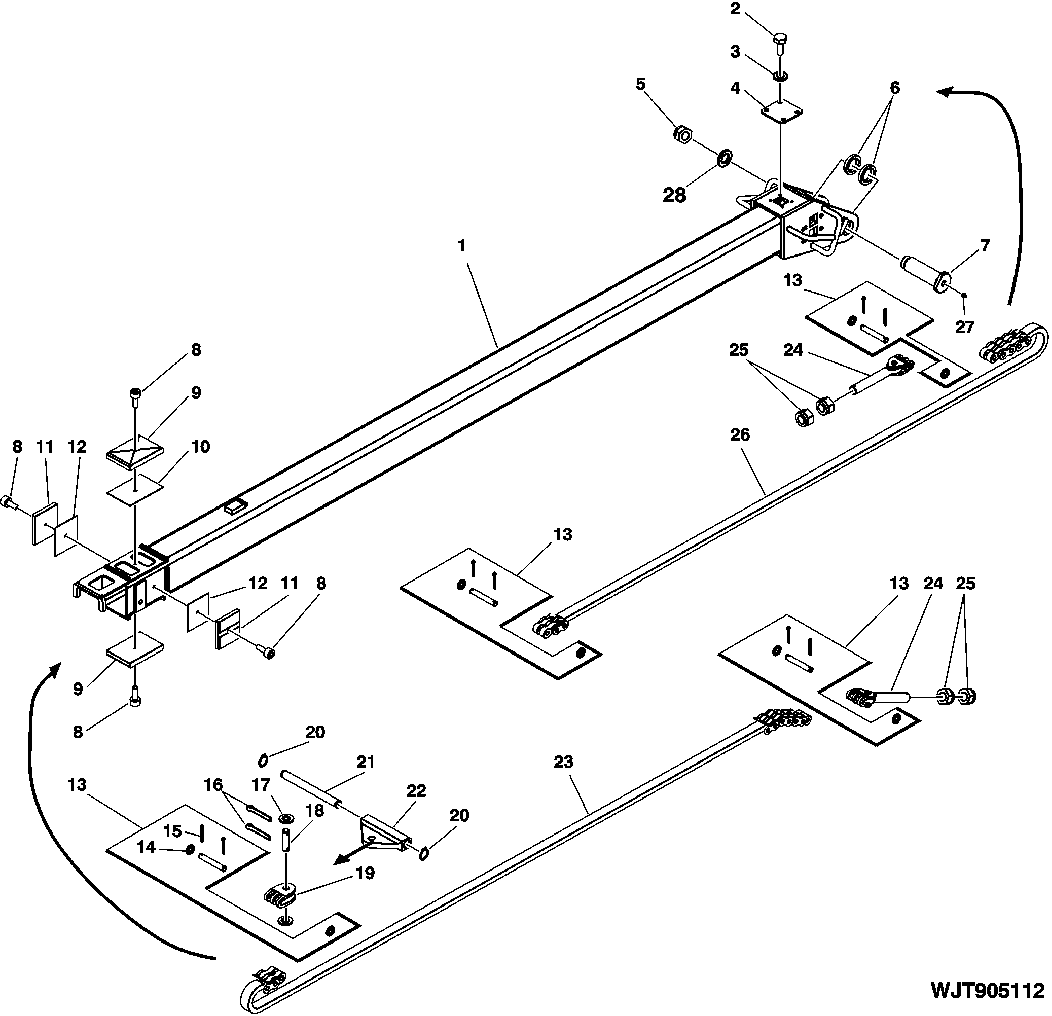

Second, Extension Boom For Hidden Hoses, CF510

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F633216	1	Extension Boom	-
2	F029594	4	Screw	-
3	24M7506	4	Washer	6.400 X 12 X 1.600 mm
4	F633847	1	Plate	-
5	F015802	1	LOCK NUT	SUB FOR F013572
6	F044452	2	Spacer	-
7	F654870	1	Pin Fastener	SUB FOR F631110
8	F054621	4	Screw	-
9	F625984	2	Bearing	-
10	F626073	1	Shim	-
11	F633725	2	Bearing	-
12	F633736	2	Shim	-
13	F036910	4	Pin	INCLUDES (2) F042815, (2) 11M7009
14	F042815	8	Washer	-
15	11M7009	8	Cotter Pin	2 X 16 mm
16	F003332	2	SPLIT PIN	-
17	F003170	2	WASHER	-
18	F007609	1	Pin	-
19	F036909	1	Fork	-
20	40M5796	2	Snap Ring	-
21	F633720	1	Pin Fastener	-
22	F633724	1	Bracket	-
23	F633825	1	Chain Kit	-
24	F036876	2	Clamp	-
25	F003593	4	LOCK NUT	-
26	F633824	1	Chain Kit	-
27	58M5574	1	Lubrication Fitting	-
28	F007747	1	Washer	-

Second, Extension Boom For Hidden Hoses, CF510

Нет текстового описания
