Seat Wiring Harness

Нет текстового описания

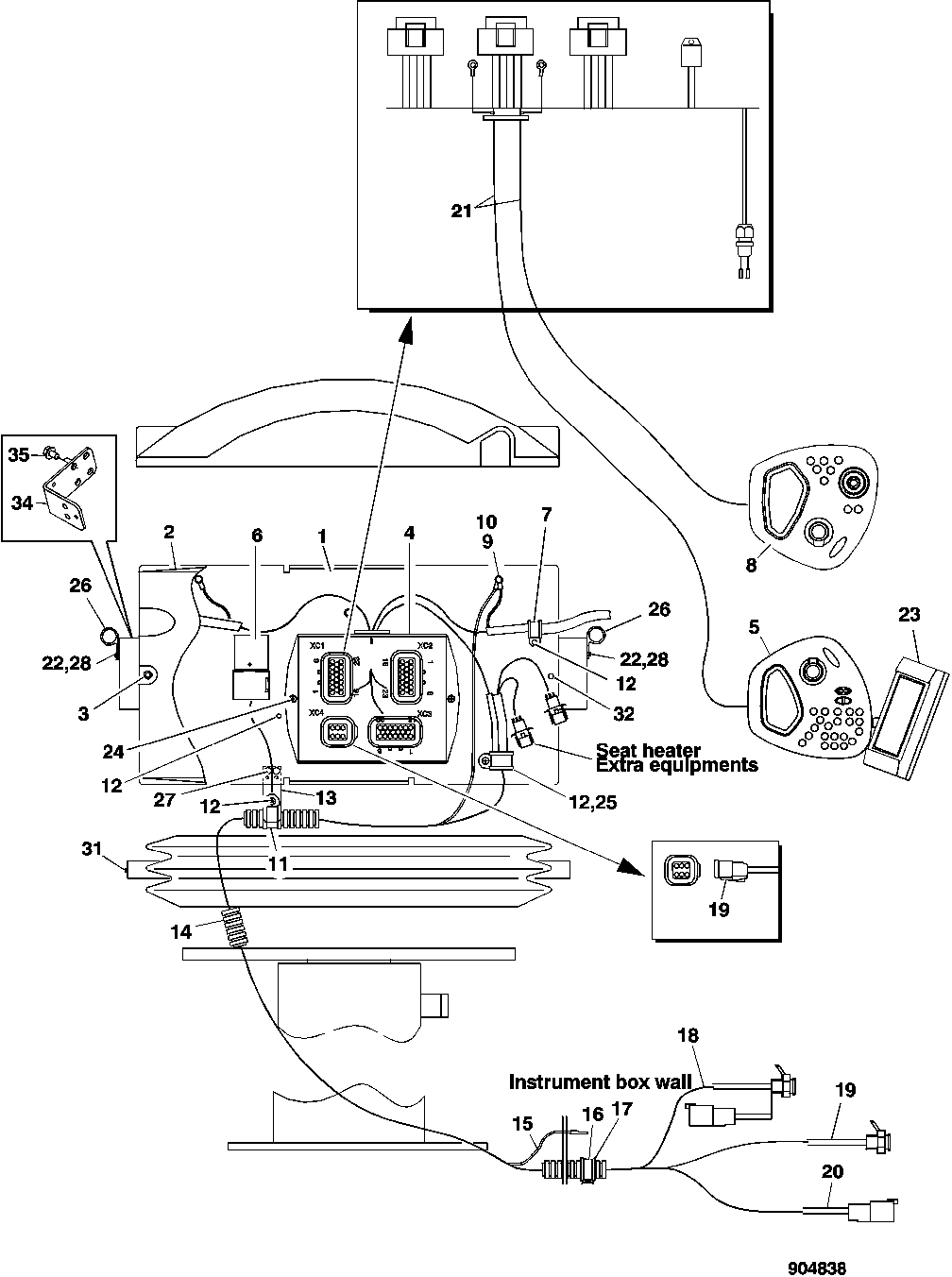

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F625755	1	Bracket	-
2	F025933	1	COVER	-
3	21M7552	2	Screw	M6 X 16
4	F066589	1	Module	-
5	-	1	Part 5	COMPONENTS ON SEPARATE PAGE
6	F005313	1	Audible Warning Alarm	-
7	F010774	2	Hose Clamp	-
8	-	1	Part 8	COMPONENTS ON SEPARATE PAGE
9	21M7551	2	Screw	M6 X 10
10	F044882	2	WASHER	-
11	F017094	1	Hose Support	-
12	21M7544	4	Screw	M5 X 12
13	F040758	1	HOLDER	-
14	F052110	1	CONDUIT	-
14	F632172	1	Conduit	-
15	F629695	1	Wiring Harness	-
16	F041349	1	Hose Support	-
16	F017094	1	Hose Support	-
17	37M7420	1	SCREW	-
18	F622180	1	Wiring Harness	Chair Module CAN Cable, COMPONENTS ON SEPARATE PAGE
19	F624703	1	WIRING HARNESS	TMC Display, COMPONENTS ON SEPARATE PAGE
20	F634065	1	Wiring Harness	Seat Power Supply Harness COMPONENTS ON SEPARATE PAGE
21	F628123	1	Wiring Harness	COMPONENTS ON SEPARATE PAGE
22	F003585	1	LOCK NUT	-
23	F066591	1	Display Module	NLA; ORDER F715753
23	F715753	1	Microcomputer	COMPONENTS ON SEPARATE PAGE, INCLUDES F721309 ;NOT ILLUSTRATED
24	21M7548	2	Screw	M5 X 30
25	F072110	1	Hose Support	NLA
26	F072109	2	Hose Support	-
27	21M7550	2	Screw	M5 X 8
28	21M7545	2	Screw	M5 X 16
31	-	1	Part 32	For Kab Seat, COMPONENTS ON SEPARATE PAGE
31	19M9679	1	Cap Screw	M8 X 10, For Be-Ge Seat
32	19M9674	2	Cap Screw	M6 X 12
34	F633934	2	Bracket	For Be-Ge Seat
35	19M9446	4	Screw	M8 X 12, For Be-Ge Seat
