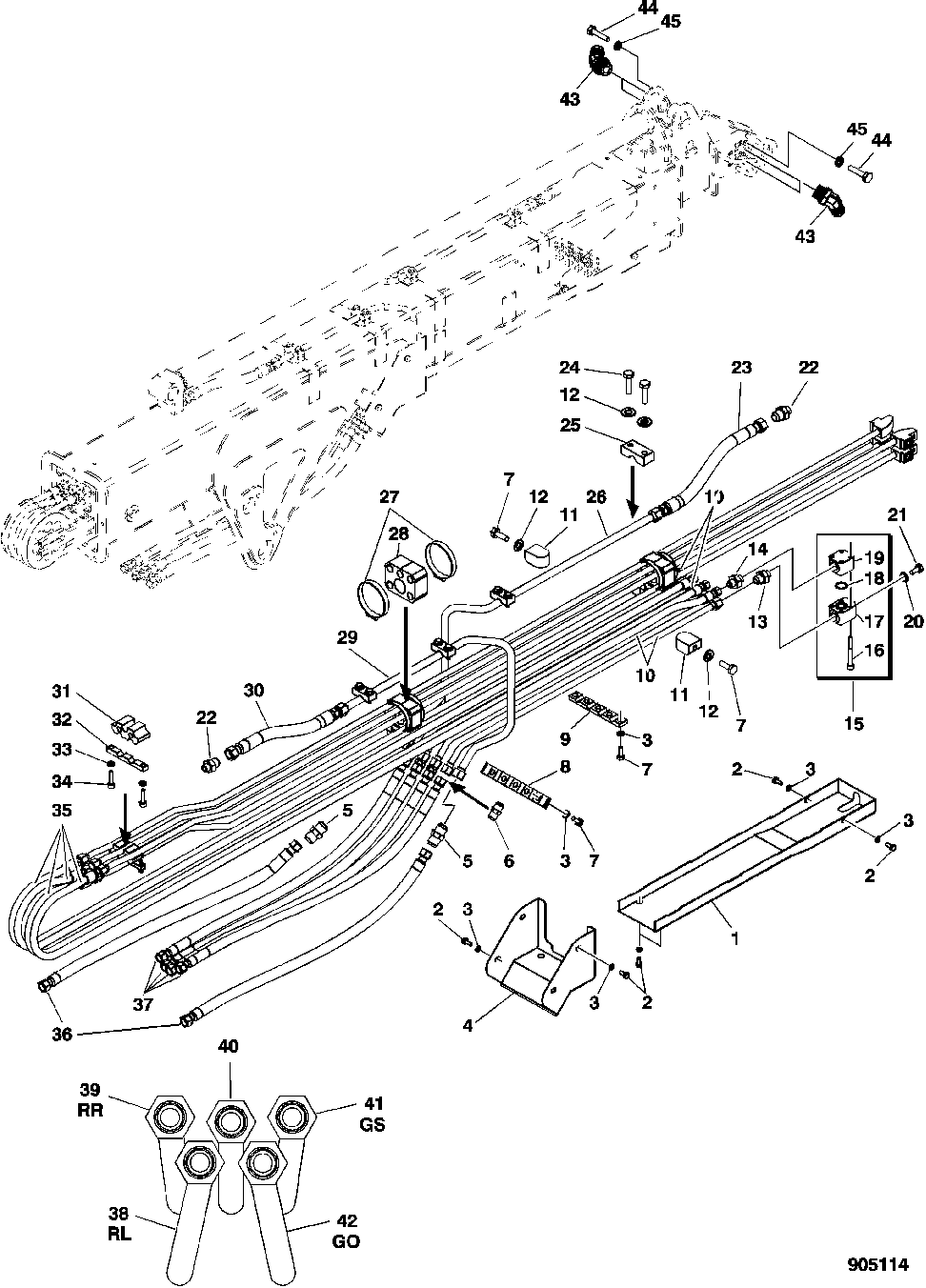

Outer Boom Oil Lines For Hidden Hoses, CF510

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F633764	1	Cover	-
2	19M9647	8	Cap Screw	M12 X 25
3	F002805	18	Lock Washer	-
4	F633763	1	Cover	-
5	F005086	2	Fitting	-
6	F005085	4	Fitting	-
7	19M9648	12	Cap Screw	M12 X 30
8	F633038	1	Clamp	-
9	F633671	1	Clamp	-
10	F633020	4	Pipe	-
11	F639689	2	Plate	-
12	F003170	10	WASHER	-
13	F005061	4	Fitting	-
14	F005059	4	Fitting	-
15	-	4	Part 15	INCLUDES (16) 19M9494, (4) F633027, (4) U11647 AND (4) F633026
16	19M9494	16	Screw	M8 X 70
17	F633027	4	Clamp	-
18	U11647	4	O-Ring	21.819 X 3.531 mm (55/64" X 0.139")
19	F633026	4	Clamp	-
20	24M7488	4	Washer	10.500 X 20 X 2 mm
21	19M9638	4	Cap Screw	M10 X 20
22	F005062	2	Fitting	-
23	F066090	1	Hydraulic Hose	LGTH = 450 mm
24	19M9641	8	Cap Screw	M10 X 35
25	F624847	4	Clamp	-
26	F633022	1	Pipe	-
27	F049578	4	Hose Clamp	-
28	F633209	2	Clamp	-
29	F633021	1	Pipe	-
30	F070309	1	Hydraulic Hose	LGTH = 410 mm
31	F633189	1	Clamp	-
32	F633190	1	Clamp	-
33	F008262	2	Lock Washer	-
34	19M9739	2	Screw	M8 X 30
35	F066959	4	Hydraulic Hose	LGTH = 3040 mm
36	F064913	2	HYDRAULIC HOSE - FABRICATE	LGTH = 1250 mm
37	F070308	4	Hydraulic Hose	LGTH = 1250 mm
38	F633745	1	Oil Line	-
39	F633753	1	Oil Line	-
40	F633641	1	Pipe	-
41	F633754	1	Oil Line	-
42	F633748	1	Oil Line	-
43	F012533	4	ELBOW NIPPLE	-
44	19M9642	4	Cap Screw	M10 X 40
45	F005551	4	Lock Washer	-

Outer Boom Oil Lines For Hidden Hoses, CF510
