Открытый узел

Hydraulic Assy (VLS)

Hydraulic Assy (VLS)

Hydraulic Assy (VLS)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

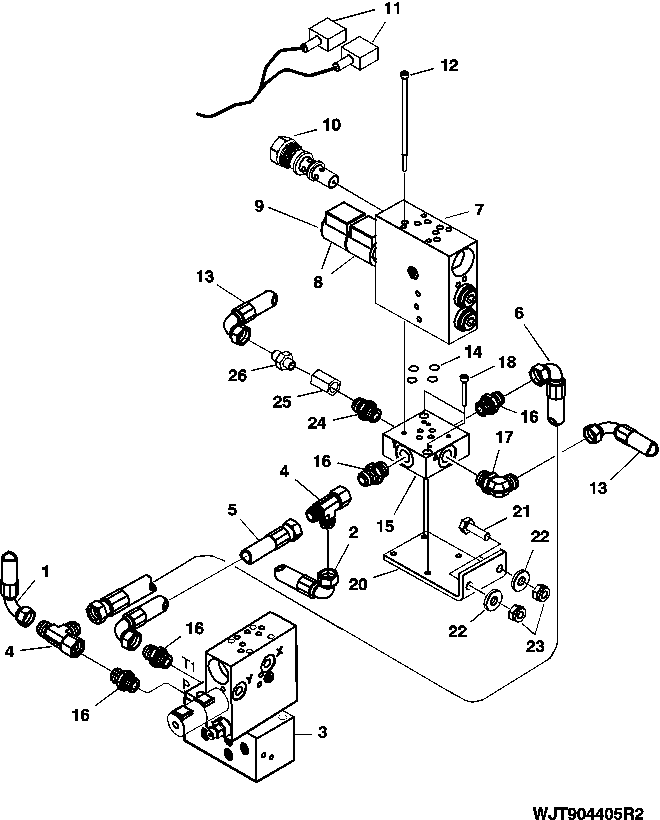

Hydraulic Assy (VLS)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F038463	1	Hydraulic Hose	COMPONENTS ON SEPARATE PAGE Fabricate
2	F038463	1	Hydraulic Hose	COMPONENTS ON SEPARATE PAGE Fabricate
3	-	1	Part 3	COMPONENTS ON SEPARATE PAGE
4	F005073	2	Tee Fitting	-
5	F057806	1	Hydraulic Hose	LGTH = 400 mm
6	F057808	1	Hydraulic Hose	LGTH = 600 mm
7	F062172	1	Valve Stack	INCLUDES F060200, F060198, F060201, F061327, F075555, F062368 AND F621476
7	F689997	2	Pressure Relief Valve	SUB FOR F062360
8	F060200	2	Solenoid Valve Coil	-
9	F060198	1	Solenoid Valve	-
9	F060201	1	Seal Kit	-
9	F075555	1	Nut	-
10	F062368	1	Pressure Relief Valve	-
11	F621476	1	Wire	-
12	19M9487	4	Screw	M5 X 130
13	F064158	1	Hydraulic Hose	COMPONENTS ON SEPARATE PAGE
14	F061327	4	O-Ring	-
15	F033703	1	Manifold	-
16	F005060	4	Fitting	-
17	F024402	1	Elbow Fitting	-
18	19M9480	2	Screw	M5 X 30
20	F616037	1	Bracket	-
21	19M9640	2	Cap Screw	M10 X 30
22	24M7477	2	Washer	10.500 X 25 X 4 mm
23	F003588	2	LOCK NUT	-
24	F005055	1	NIPPLE	-
25	F024364	1	Fitting	-
26	F005057	1	Fitting	-
