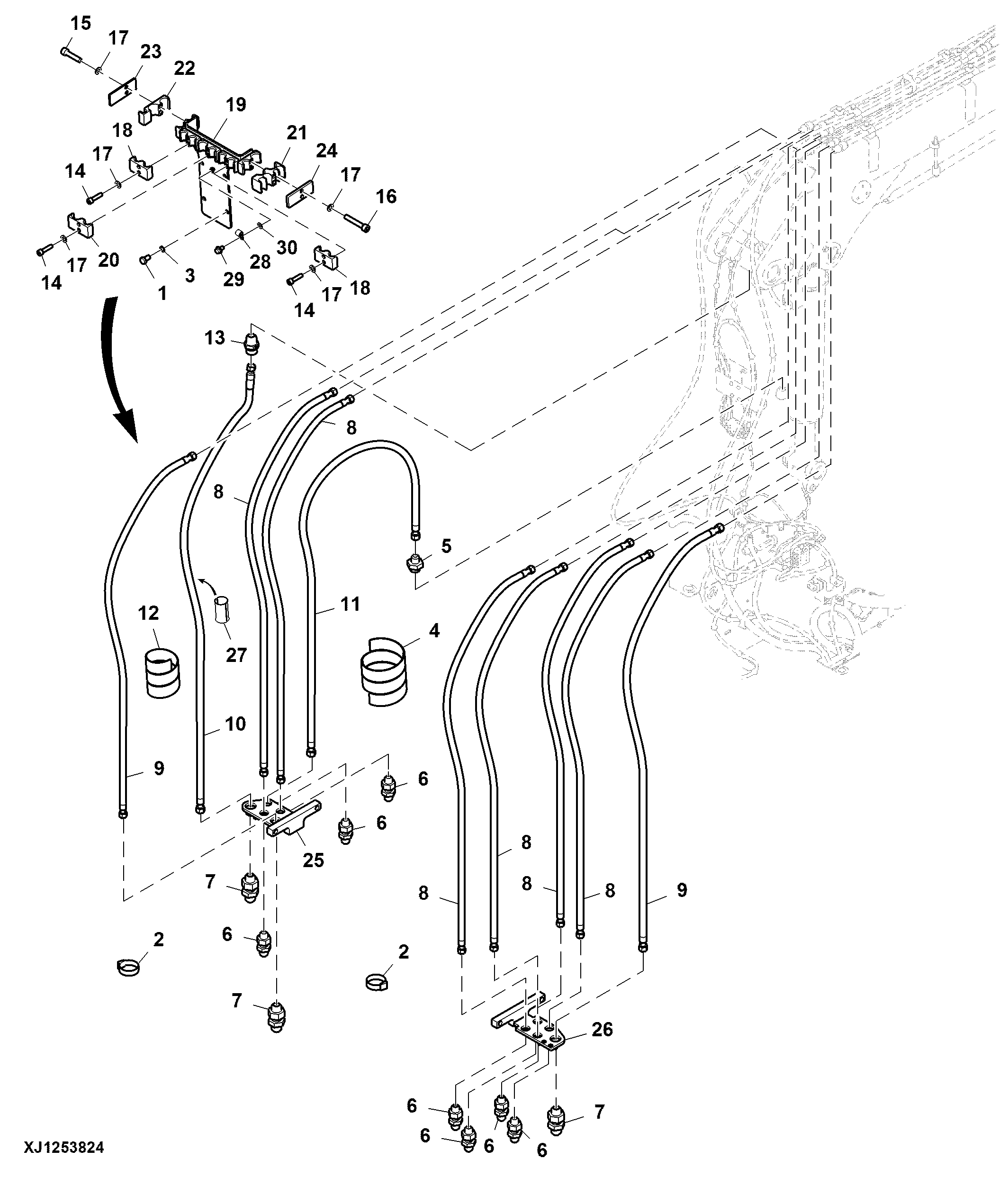

Hoses, Oil Line, Boom Pillar, CF5

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9646	4	Cap Screw	M12 X 20
2	F001355	7	Strap With Buckle	-
3	F002805	4	Lock Washer	-
4	F011101	2	Hose Guard	-
5	F012507	1	Fitting	-
6	F024602	7	Fitting	-
7	F024604	3	Fitting	-
8	F040539	6	Hydraulic Hose	LGTH = 3100 mm, To Grapple Open and Close; To Roatator Left and Right; To Luffing Boom Far; To Boom Extension In
9	F040540	2	Hydraulic Hose	LGTH = 3100 mm, To Boom Extension Out; To Luffing Boom Near
10	F694343	1	Hydraulic Hose	LGTH = 4200 mm, ALSO ORDER F694148; To Lifting Up
11	F040542	1	Hydraulic Hose	LGTH = 4200 mm, To Lifting Down
12	F046350	1	Hose Guard	-
13	F071845	1	Adapter Fitting	-
14	19M9707	6	Screw	M10 X 40
15	19M9708	2	Screw	M10 X 45
16	19M9710	2	Screw	M10 X 65
17	F005551	10	Lock Washer	-
18	F634257	2	Hose Clamp	-
19	F693929	1	Hose Clamp	-
20	F636568	1	Hose Clamp	-
21	F674255	1	Hose Clamp	-
22	F674940	1	Hose Clamp	-
23	F674941	1	Plate	-
24	F674946	1	Plate	-
25	F663737	1	Bracket	-
26	F680346	1	Bracket	-
27	F694148	1	Bushing	-
28	R34557	1	Clamp	-
29	19M10358	1	Screw	M10 X 16
30	24M7488	1	Washer	10.500 X 20 X 2 mm
