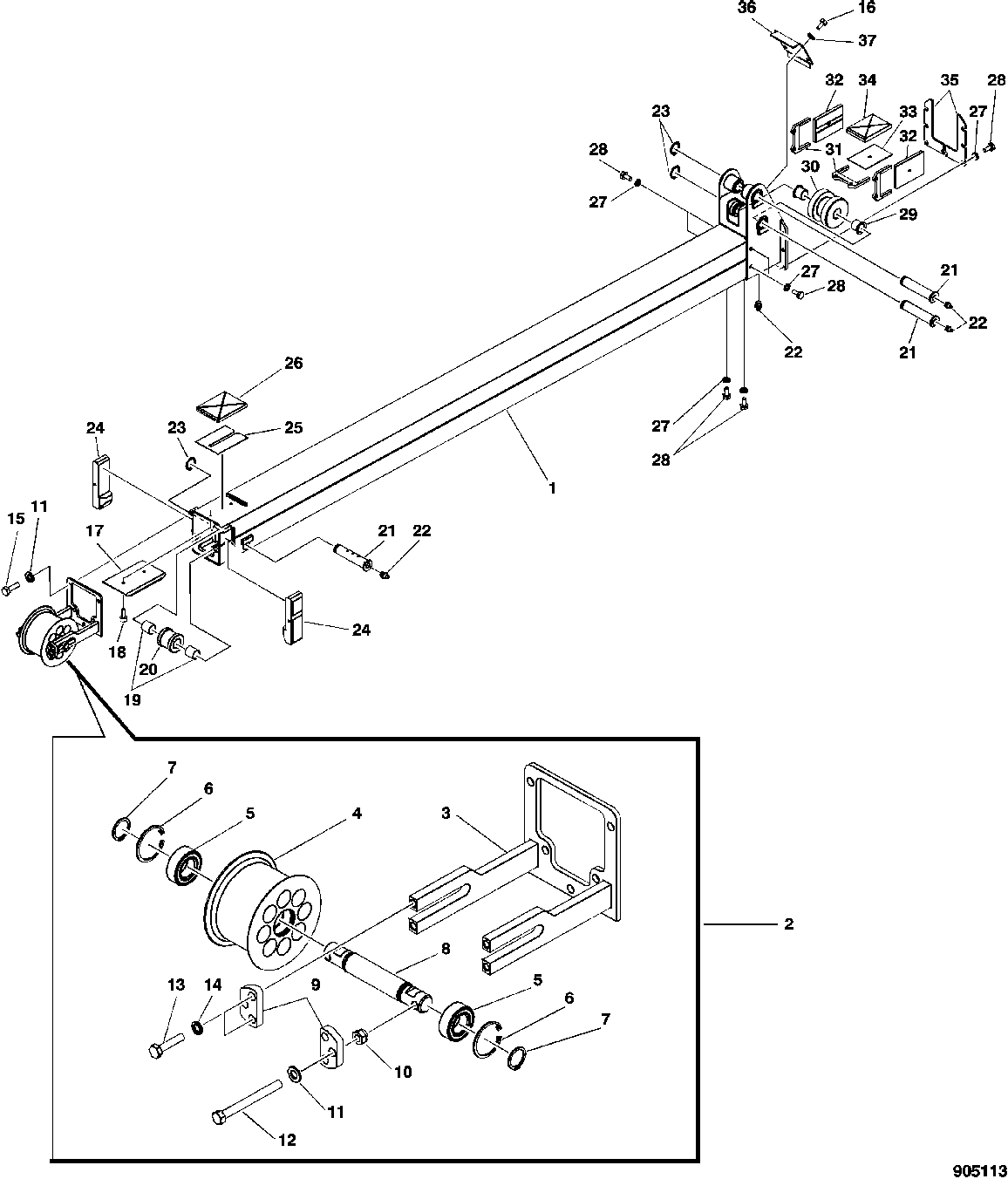

First, Extension Boom For Hidden Hoses, CF510

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F633205	1	Extension Boom	-
2	-	1	Part 2	-
3	F633211	1	Bracket	-
4	F633493	1	ROLL	-
5	F066918	2	Ball Bearing	-
6	40M1866	2	Snap Ring	-
7	40M7200	2	Snap Ring	-
8	F633210	1	Axle	-
9	F633214	2	Plate	-
10	F003590	2	LOCK NUT	-
11	F003170	7	WASHER	-
12	19M2905	2	Cap Screw	M12 X 120
13	19M9651	4	Cap Screw	M12 X 50
14	F002805	4	Lock Washer	-
15	19M9649	5	Cap Screw	M12 X 35
16	19M9681	4	Cap Screw	M8 X 16
17	F633193	1	Plate	-
18	F054621	2	Screw	-
19	F005538	2	Bearing	-
20	F633446	1	Roll	-
21	F625624	3	Pin Fastener	-
22	58M5575	4	Lubrication Fitting	-
23	40M7345	3	Snap Ring	-
24	F633195	2	Bearing	-
25	F633829	1	Shim	-
26	F633194	1	Bearing	-
27	F005551	13	Lock Washer	-
28	19M9638	13	Cap Screw	M10 X 20
29	F015776	2	BEARING BUSHING	-
30	F625683	1	Roll	-
31	F625983	3	Bearing Housing W/O Bearing	-
32	F625985	2	Bearing	-
33	F626073	1	Shim	-
34	F625984	1	Bearing	-
35	F626057	2	Cover	-
36	F626058	1	Cover	-
37	24M7473	4	Washer	8.400 X 16 X 1.600 mm

First, Extension Boom For Hidden Hoses, CF510

Нет текстового описания
