Components, Cylinder, Extension Boom, CF572

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F071137	1	Hydraulic Cylinder	INCLUDES F070497
1	F070497	1	Seal Kit	Not Illustrated
2	F070493	1	ROD	-
2	F071138	1	Hydraulic Cylinder Rod	-
3	F070492	1	Hydraulic Cylinder Barrel	-
4	F070495	1	Hydr. Cylinder Rod Guide	-
5	F070496	1	Bushing	-
6	F070494	1	PISTON	-
6	F071139	1	Piston	-
7	F010704	3	Sleeve	-
8	22M7220	3	Set Screw	M5 X 8
9	F071579	3	Ball	-
10	22M7187	1	Set Screw	M6 X 10
11	F074134	1	Check Valve	-
12	F005570	2	PLUG	-

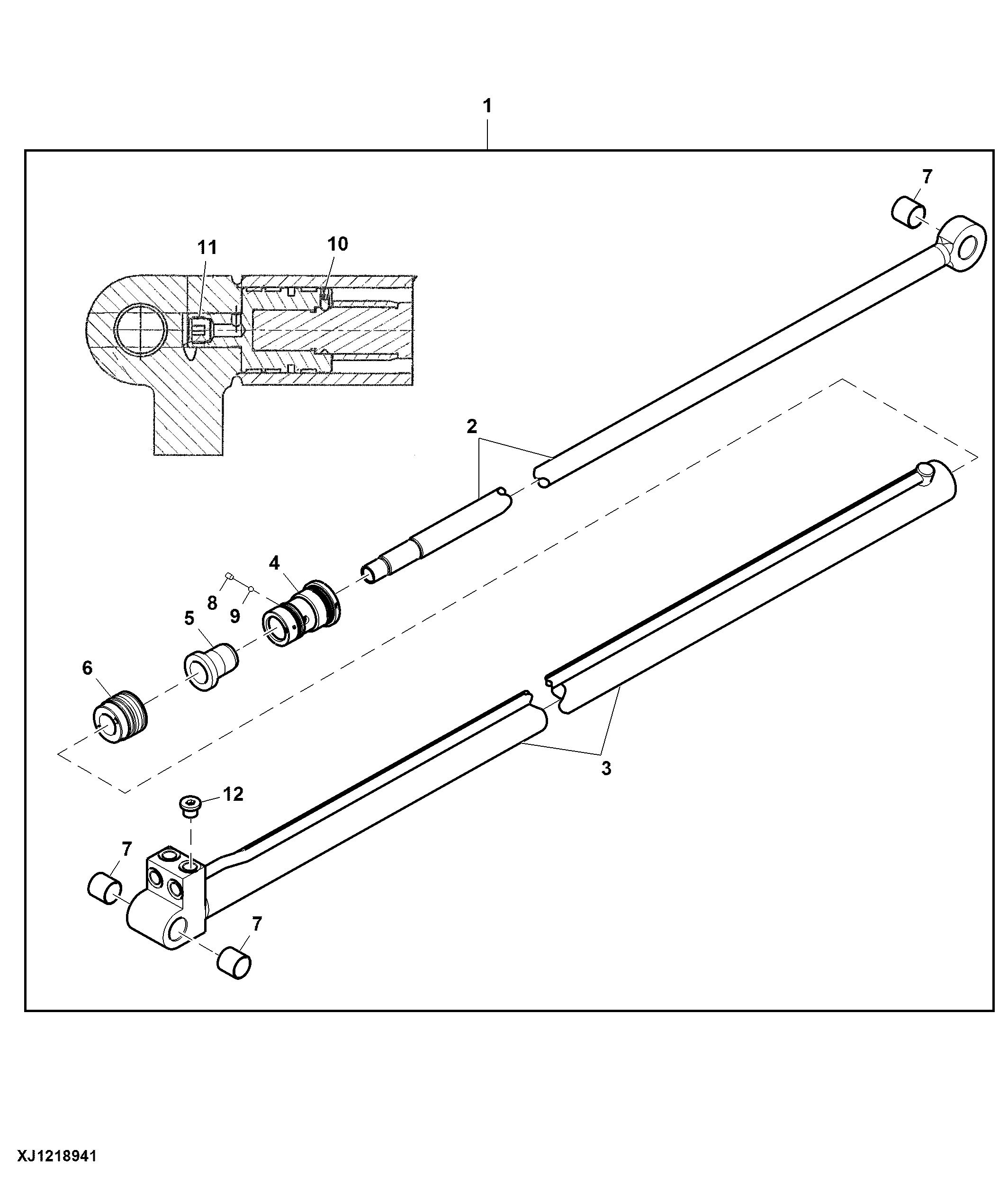

Components, Cylinder, Extension Boom, CF572
