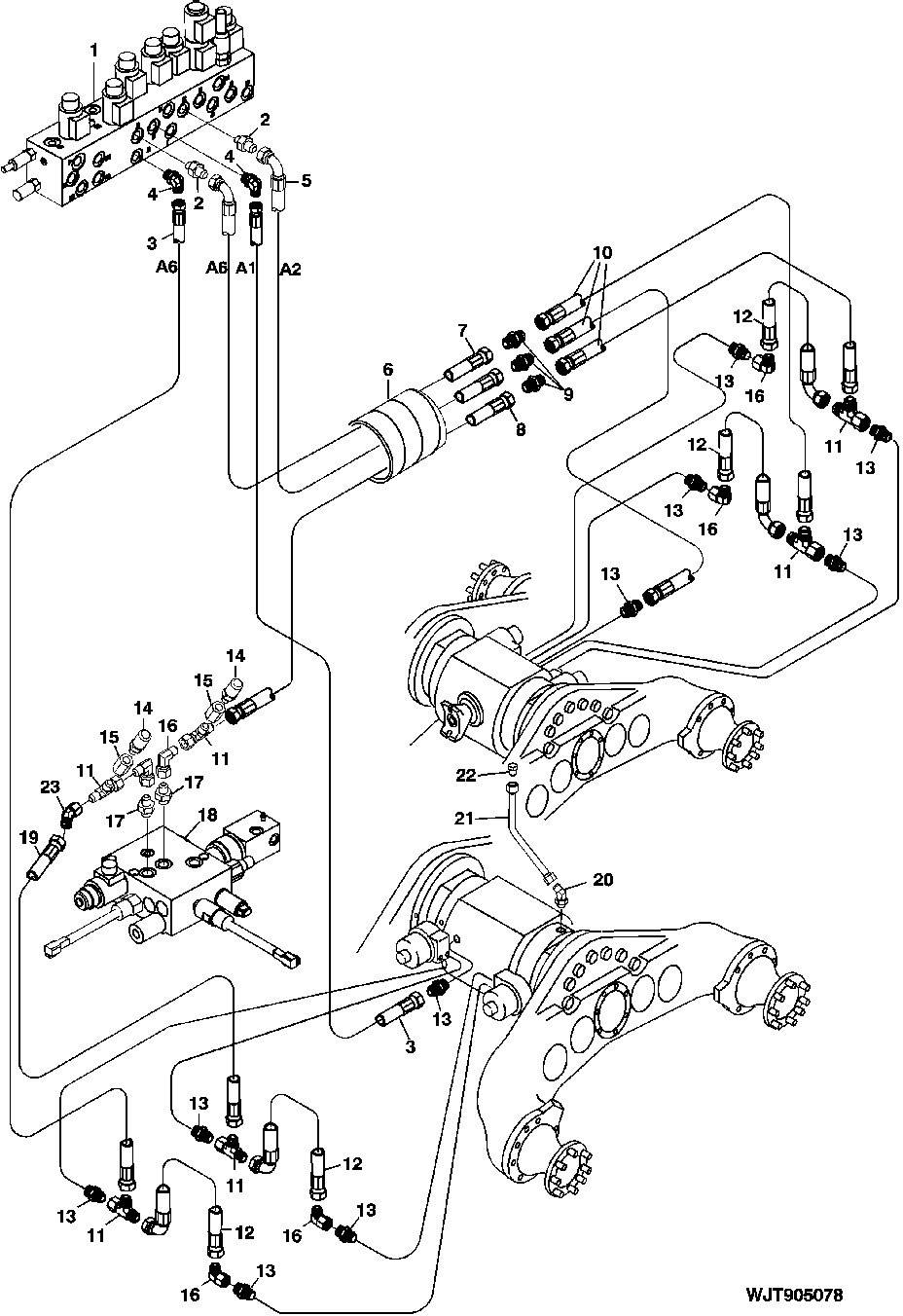

Brake Axle Hydraulics (6 Wheel and 8 Wheel)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	COMPONENTS ON SEPARATE PAGE
2	F005057	2	Fitting	-
3	F023024	2	Hydraulic Hose	LGTH = 910 mm
4	F024599	2	Elbow Fitting	-
5	F059095	1	Hydraulic Hose	LGTH = 2100 mm, Fabricate
6	F032109	1	Hose Guard	LGTH = 600 mm
7	F025408	1	HOSE-ASSY	LGTH = 2400 mm, Fabricate
8	F028611	1	Hydraulic Hose	LGTH = 1500 mm, Fabricate
9	F023014	3	Fitting	-
10	F040535	3	HOSE-ASSY	LGTH = 4600 mm
11	F023535	6	Tee Fitting	-
12	F013314	4	Hydraulic Hose	LGTH = 360 mm, Fabricate
13	F022423	10	Fitting	-
14	F023426	2	Fitting	-
15	F024364	2	Fitting	-
16	F022417	6	Elbow Fitting	-
17	F005101	2	Fitting	-
18	F056322	1	Spool Valve	COMPONENTS ON SEPARATE PAGE
19	F040387	1	HOSE-ASSY	LGTH = 1200 mm, Fabricate
20	F020756	1	ELBOW NIPPLE	-
21	F617586	1	Tube	-
22	F023582	1	Plug	-
23	F013594	1	Elbow Fitting	-

Brake Axle Hydraulics (6 Wheel and 8 Wheel)
