Открытый узел

Boom Scale, CF572

Boom Scale, CF572

Boom Scale, CF572

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

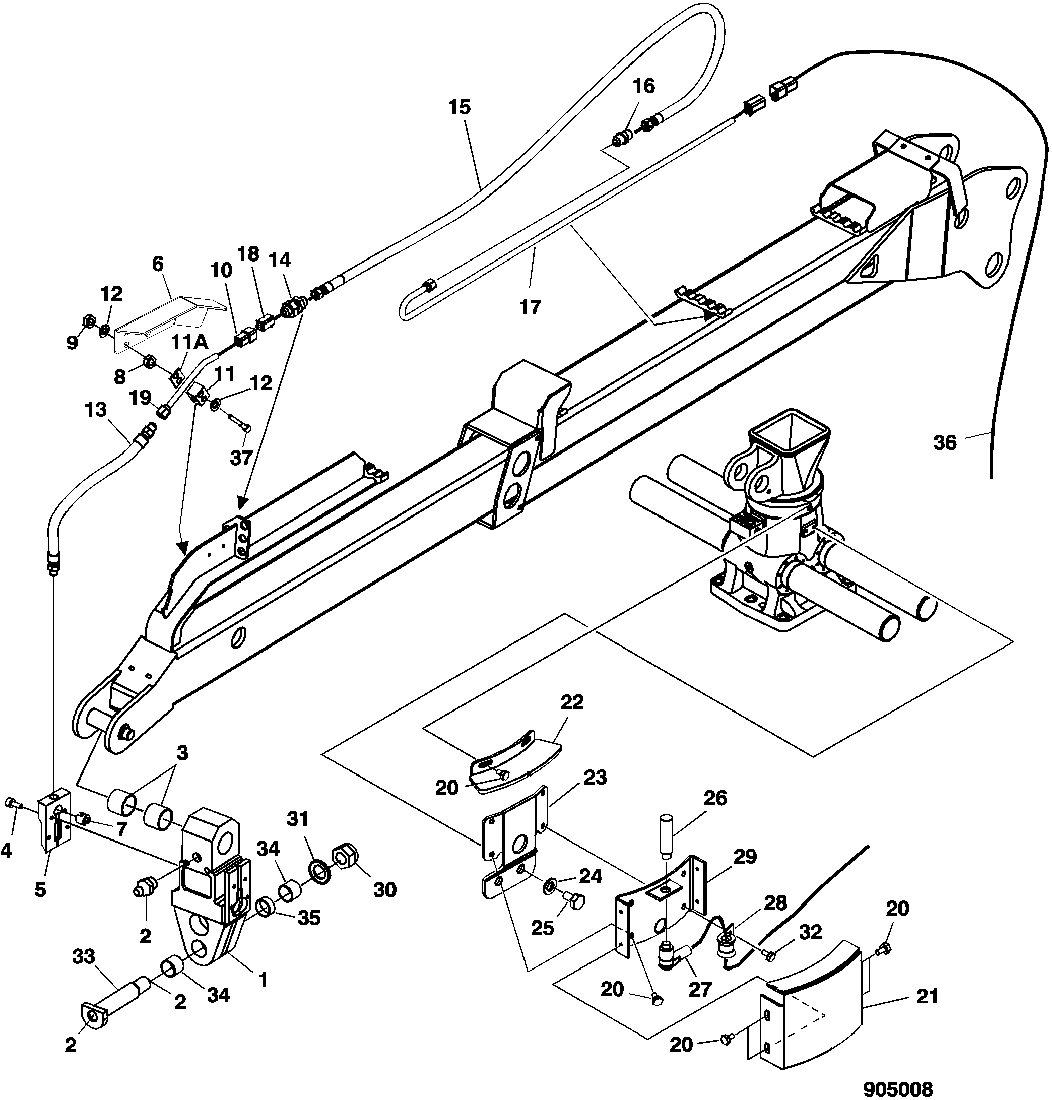

Boom Scale, CF572

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F067170	1	SENSOR	-
2	58M7015	3	Lubrication Fitting	-
3	F010668	2	Bearing	-
4	F054621	4	Screw	-
5	F631605	1	COVER	-
6	F639791	1	COVER	-
7	F631606	1	BUSHING	-
8	14M7622	4	Nut	M6
9	14M7528	4	Lock Nut	M6, SUB FOR F003586
10	F635364	1	Wiring Harness	-
11	F051593	2	Hose Support	-
12	24M7506	8	Washer	6.400 X 12 X 1.600 mm
13	F066370	1	HYDRAULIC HOSE - FABRICATE	LGTH = 550 mm, Fabricate
14	F631299	1	FITTING	-
15	F067398	1	Hydraulic Hose	LGTH = 1900 mm
16	F005085	1	Fitting	-
17	F621742	1	PIPE	-
18	F631966	1	WIRING HARNESS	-
19	F639788	1	PIPE	-
20	19M9673	9	Cap Screw	M6 X 10
21	F051068	1	COVER	-
22	F629027	1	PLATE	-
23	F627145	1	PLATE	-
24	24M7491	2	Washer	13 X 24 X 2.500 mm
25	19M9637	2	Cap Screw	M10 X 16
26	F066808	1	Sensor	-
27	F612156	1	Wiring Harness	COMPONENTS ON SEPARATE PAGE
28	F010517	1	Hose Support	-
29	F051069	1	BRACKET	-
30	F005615	1	Lock Nut	-
31	F013014	1	Washer	-
32	19M9674	1	Cap Screw	M6 X 12
33	F005558	1	Shaft	INCLUDES (2) 58M7015
34	F005539	2	Bushing	-
35	F627929	1	Bushing	-
36	-	1	Part 37	COMPONENTS ON SEPARATE PAGE
37	19M9622	4	Cap Screw	M6 X 55
11A	F005182	2	Hose Support	-
