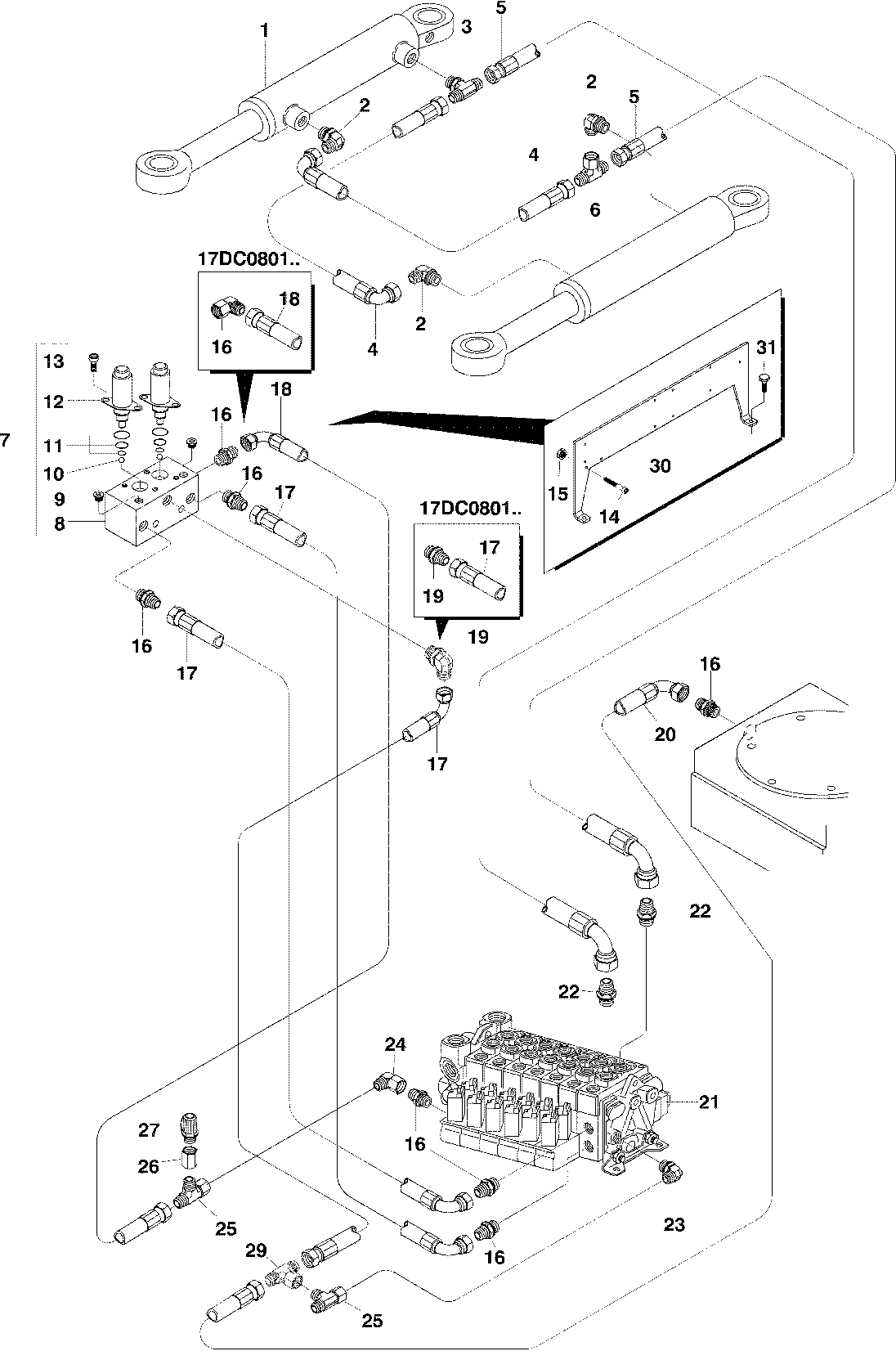

HYDRAULIC SYSTEM STEERING CYLINDERS MOUNTING F060930 2500 2 903497 [903497]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	2	O-RING	-
2	F012592	3	Elbow Fitting	-
3	F055502	1	Tee Fitting	-
4	F013547	2	HOSE-ASSY	-
5	F026361	2	Hydraulic Hose	-
6	F031738	1	Tee Fitting	-
7	F036430	1	VALVE	-
8	F040969	1	VALVE BLOCK	-
9	F026221	2	PLUG	-
10	F031706	2	Orifice	-
11	F030943	2	SEAL KIT	-
12	F030949	2	CONTROL VALVE	-
13	F001624	4	SCREW	-
14	F003472	2	SCREW	-
15	F003586	2	LOCK NUT	-
16	F005057	7	Fitting	-
16	F022417	1	Elbow Fitting	-
17	F027302	3	HOSE-ASSY	-
17	F055060	3	Hydraulic Hose	-
18	F039954	1	HOSE-ASSY	-
18	F048009	1	HOSE-ASSY	-
19	F024599	1	Elbow Fitting	-
19	F005057	1	Fitting	-
20	F060540	1	Hydraulic Hose	-
21	-------	1	O-RING	-
22	F010919	2	NIPPLE	-
23	F024599	1	Elbow Fitting	-
24	F022417	1	Elbow Fitting	-
25	F023535	2	Tee Fitting	-
26	F024364	1	Fitting	-
27	F023426	1	Fitting	-
28	F026863	1	HOSE-ASSY	-
29	F005076	1	Tee Fitting	-
30	F616747	1	FRAME	-
31	F003531	2	SCREW	-

HYDRAULIC SYSTEM STEERING CYLINDERS MOUNTING F060930 2500 2 903497 [903497]
