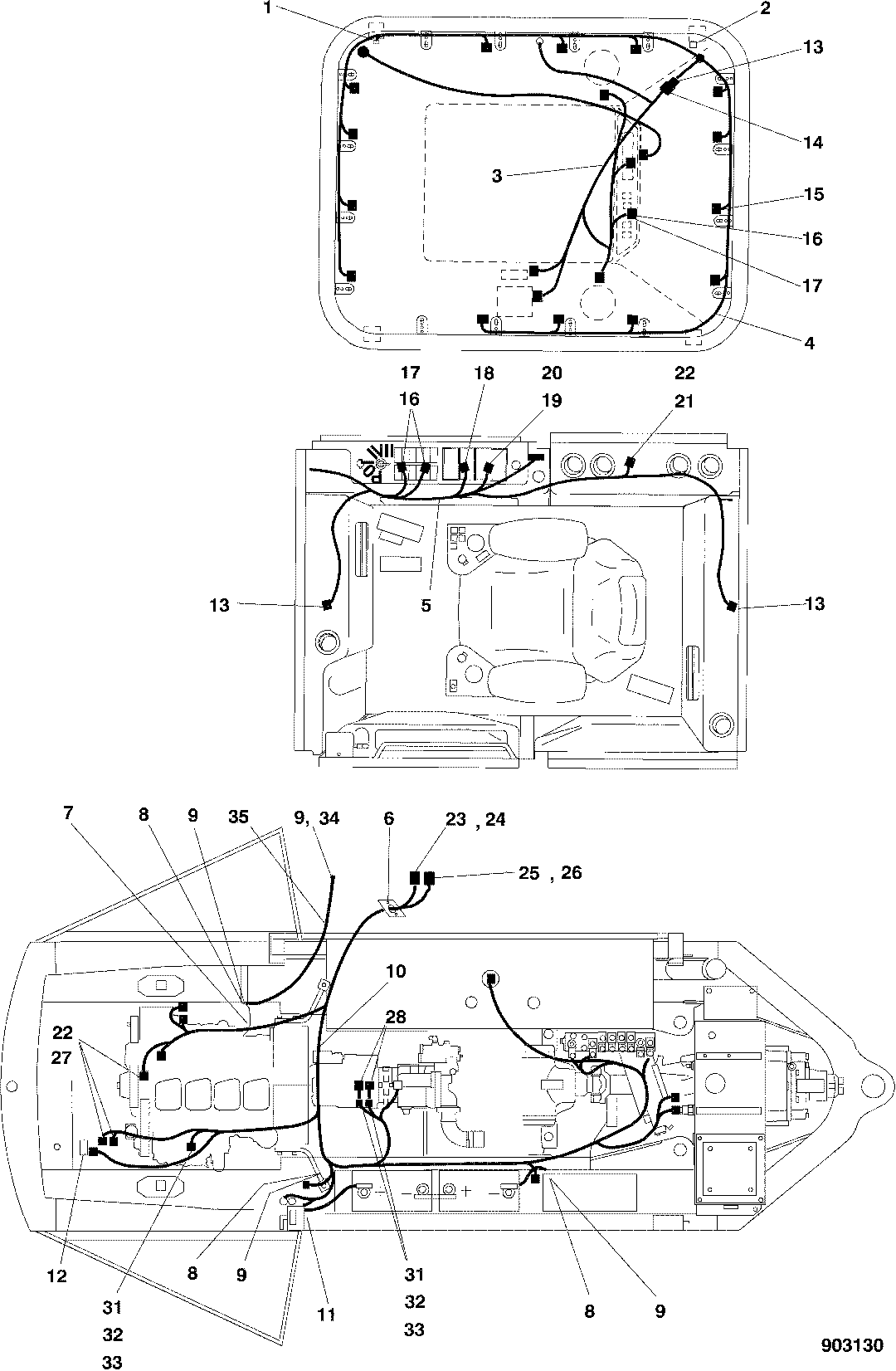

ELECTRICAL SYSTEM CABLE HARNESSES F056383 3100 4 903130 [903130]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F015016	2	Hose Clamp	-
2	F028842	1	Hose Clamp	-
3	F048441	1	CABLE H, TOP	-
4	F048442	1	CABLE H, TOP	-
5	F048885	1	WIRING HARNESS	-
5	F615676	1	WIRING HARNESS	-
5	F620784	1	WIRING HARNESS	-
6	F003519	2	SCREW	-
7	F046205	1	CABLE	-
8	F003530	3	SCREW	-
9	F003692	6	Lock Washer	-
10	F610509	1	WIRING HARNESS	-
11	F611012	1	CABLE HARNESS	-
12	F005312	1	Horn	-
13	F013883	3	CONNECTOR HOUSING	-
14	F005265	1	Electrical Connector Assy	-
15	F015336	14	Elec. Connector Housing	-
16	F005398	15	Elec. Connector Housing	-
17	F037112	9	Socket	-
18	F015266	2	CONNECTOR	-
19	F037029	1	CONNECTOR	-
20	F015269	1	CONNECTOR	-
21	F046394	4	CONNECTOR	-
22	F008088	10	CABLE LUG	-
23	F015264	1	CONNECTOR HOUSING	-
24	F034538	1	CONNECTOR HOUSING	-
25	F016409	1	CONNECTOR HOUSING	-
26	F015261	1	CONNECTOR HOUSING	-
27	F017866	3	Electrical Connector Assy	-
28	F042606	2	CABLE	-
29	F038846	1	SEAL	-
30	F052900	1	CONNECTOR	-
31	F040569	7	CONTACT	-
32	F034683	7	Seal	-
33	F040567	2	CONNECTOR HOUSING	-
34	F053899	1	CABLE	-
35	F003588	1	LOCK NUT	-

ELECTRICAL SYSTEM CABLE HARNESSES F056383 3100 4 903130 [903130]

Нет текстового описания
