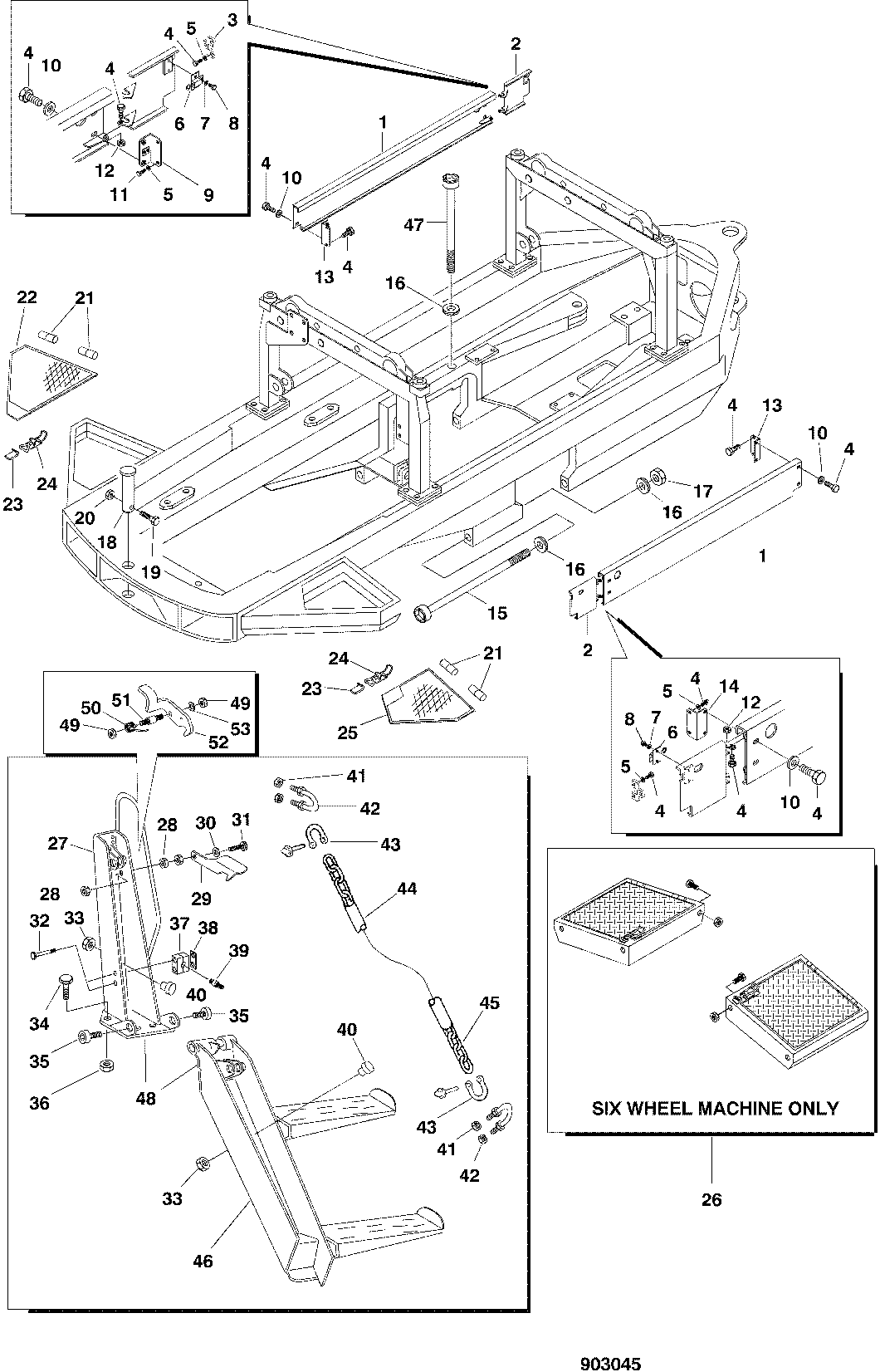

FRAME, PROTECTION PLATES FRONT FRAME AND SHIELD PLATES F056139 51 4 903045 [903045]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F601692	2	SIDE PANEL	-
2	F601664	2	HATCH	-
3	F602806	2	LOCKING PLATE	-
4	F003524	22	SCREW	-
5	F003338	9	WASHER	-
6	F052720	2	Catch	-
7	F010721	4	WASHER	-
8	F003321	4	SCREW	-
9	F601711	1	ANGLE PIECE	-
10	F003722	8	WASHER	-
11	F003523	2	SCREW	-
12	F003587	4	LOCK NUT	-
13	F600982	2	ANGLE PIECE	-
14	F600984	1	ANGLE PIECE	-
15	F044900	2	Screw	-
15	F058036	2	CAP SCREW	-
16	F024432	8	Lock Washer	-
16	F046573	8	Lock Washer	-
17	F003572	2	NUT	-
18	F024119	1	PIN	-
19	F003470	1	SCREW	-
20	F003586	1	LOCK NUT	-
21	F004326	4	HINGE	-
22	F052085	1	COVER	-
23	F051323	2	CATCH	-
24	F038717	4	CATCH	-
25	F052094	1	COVER	-
26	-------	1	O-RING	-
27	F052020	1	HANDLE	-
28	F001490	3	NUT	-
29	F051983	1	CATCH	-
30	F003338	1	WASHER	-
31	F003527	1	SCREW	-
32	F028701	2	SCREW	-
33	F003586	2	LOCK NUT	-
34	F003543	4	SCREW	-
35	F007569	2	SCREW	-
36	F003590	4	LOCK NUT	-
37	F051593	1	Hose Support	-
38	F005182	1	Hose Support	-
39	F039297	1	SENSOR	-
40	F053309	2	Absorber	-
41	F003562	4	NUT	-
42	F003381	2	WIRE LOCK	-
43	F007800	2	SHACKLE	-
44	F024931	1	PROTECTION TUBE	-
45	F024929	1	CHAIN	-
46	F052022	1	STEP	-
47	F058035	4	SCREW	-
47	F055787	4	Screw	-
48	F052032	1	STAIRS	-
49	F003587	2	LOCK NUT	-
50	F612069	1	Spring	-
51	F604478	1	Stud	-
52	F611529	1	PLATE	-
53	F003338	1	WASHER	-

FRAME, PROTECTION PLATES FRONT FRAME AND SHIELD PLATES F056139 51 4 903045 [903045]
