Открытый узел

Stabilizer Cylinder ( - 106260)

Stabilizer Cylinder ( - 106260)

Stabilizer Cylinder ( - 106260)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

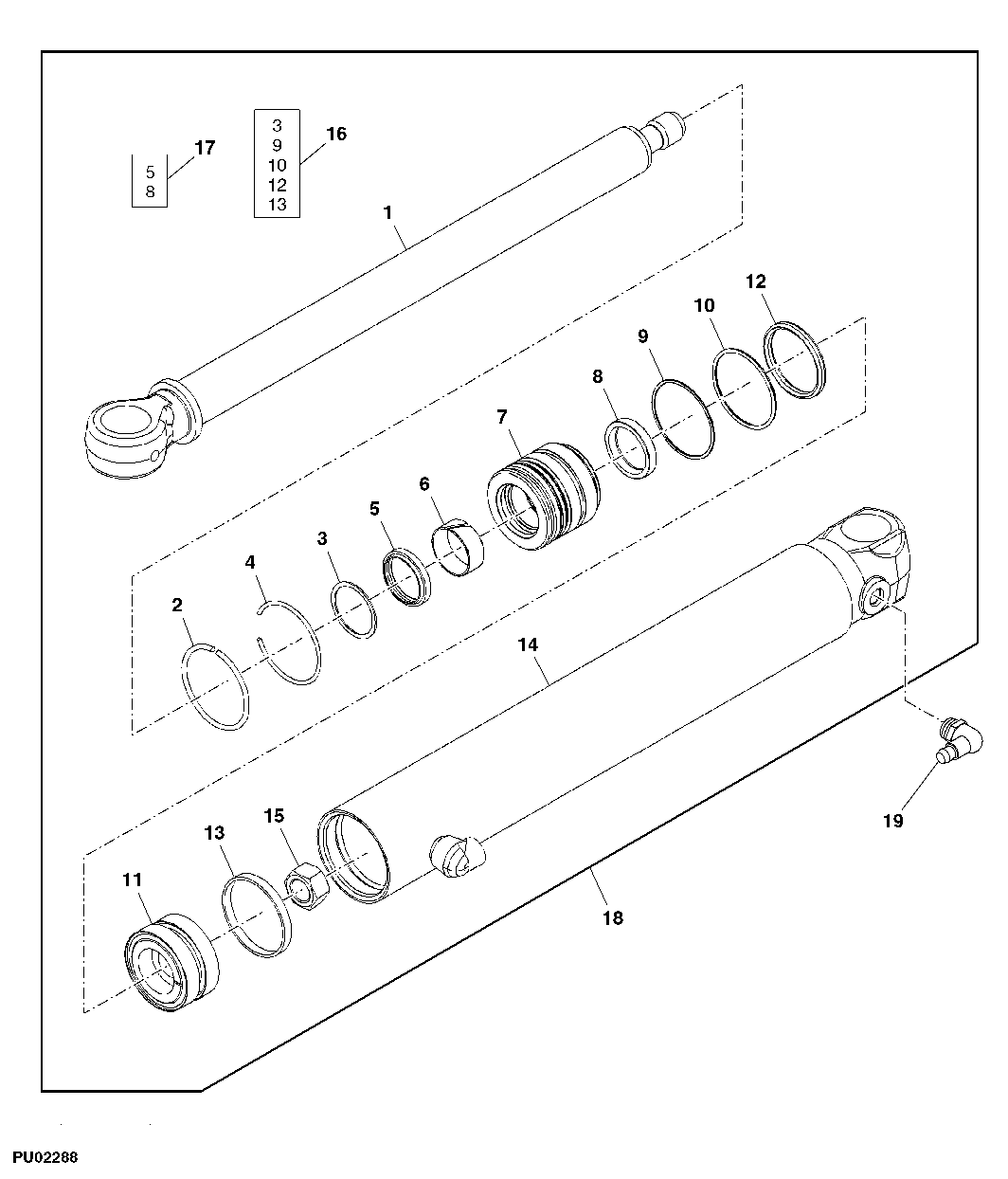

Stabilizer Cylinder ( - 106260)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH173935	1	Hydraulic Cylinder Rod	-
2	H179657	1	Snap Ring	-
3	-	1	Part 3	-
4	H178765	1	Snap Ring	-
5	H156587	1	Seal	(A)
6	H157897	1	Wear Ring	(SUB FOR H157947)
7	H179643	1	Hydr. Cylinder Rod Guide	-
8	H155655	1	Seal	(A)
9	P51182	1	O-Ring	(B)
10	R81195	1	Back-Up Ring	(B)
11	AH158623	1	Piston	-
12	R83469	1	O-Ring	(B)
13	R98324	1	Seal	(B) RING (70 BORE)
14	-	1	Part 14	(ORDER AH213904 ) (SUB FOR AH175271)
15	H170537	1	Nut	-
16	AH212090	1	Hydraulic Cylinder Kit	SEAL, ALSO ORDER DIR204 DIRECTIONS (INCLUDES PARTS MARKED (B)) (SUB FOR AH202070)
16	R91728	1	Back-Up Ring	(B) FILLER (USED FOR ASSEMBLY / DISASSEMBLY)
16	U12198	1	O-Ring	(B) FILLER (USED FOR ASSEMBLY / DISASSEMBLY)
17	AH149194	1	Hydraulic Cylinder Kit	ROD SEAL (INCLUDES PARTS MARKED (A))
17	AH148608	1	Seal	(A)
17	AH150453	1	Seal	(A)
17	H157897	1	Wear Ring	(A)
17	H155628	1	Seal	(A)
18	AH213904	2	Hydraulic Cylinder	(SUB FOR AH175198)
19	JD7799	1	Lubrication Fitting	-
