Rockshaft Control Valve Linkage (311233 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7790	12	Screw	M12 X 35, (HS, HEAD MARKED 10.9)
2	99M7107	2	Plug	SHIPPING
3	LVA10979	1	Breather	-
4	M136577	1	Plate	FRICTION
5	12M6191	2	Disk Spring	12.200 X 25 X 1.500 mm
6	M139684	1	Lever	-
7	LVU11225	1	Control Lever	-
8	M48534	1	Knob	-
9	19M7774	2	Screw	M6 X 12, (HS, HEAD MARKED 10.9)
10	19M8081	2	Cap Screw	M10 X 80, (HS, HEAD MARKED 10.9)
11	14M7274	2	Nut	M10
12	M136580	1	Washer	-
13	M136581	1	Plate	-
14	14M7274	4	Nut	M10
15	LVU13411	1	Spacer	-
16	M136568	1	Plate	-
17	15M7003	1	Drain Plug	-
18	51M7043	1	O-Ring	15.300 X 2.200 mm
19	M136567	1	O-Ring	-
20	26M4221	1	Shaft Key	3 X 13 mm
21	LVA12116	1	Shaft	INPUT
24	LVU13414	1	Rod	CONTROL
25	AM127125	1	Plate	-
27	19M8291	2	Screw	M8 X 35, (HS, HEAD MARKED 10.9)
28	LVU13416	1	Plate	CONTROL
29	19M8446	1	Screw	M8 X 20, (HS, HEAD MARKED 12.9)
30	M136585	1	Guide	13.45 X 25.4 X 0.3 MM, , CONICAL
31	LVA15586	1	Hydr./Pilot Control Valve	ROCKSHAFT, (SUB FOR LVA12414)
32	T77857	2	O-Ring	-
22A	11M7099	1	Cotter Pin	2 X 12 mm
22B	LVU18127	1	Spring Locking Pin	-
23A	24M7420	2	Washer	8.250 X 16 X 1.600 mm
23B	24M7420	1	Washer	8.250 X 16 X 1.600 mm
26A	LVU13415	1	Pin	(SUB LVU18126 AND LVU18127)
26B	LVU18126	1	Pin	(ALSO ORDER LVU18127)

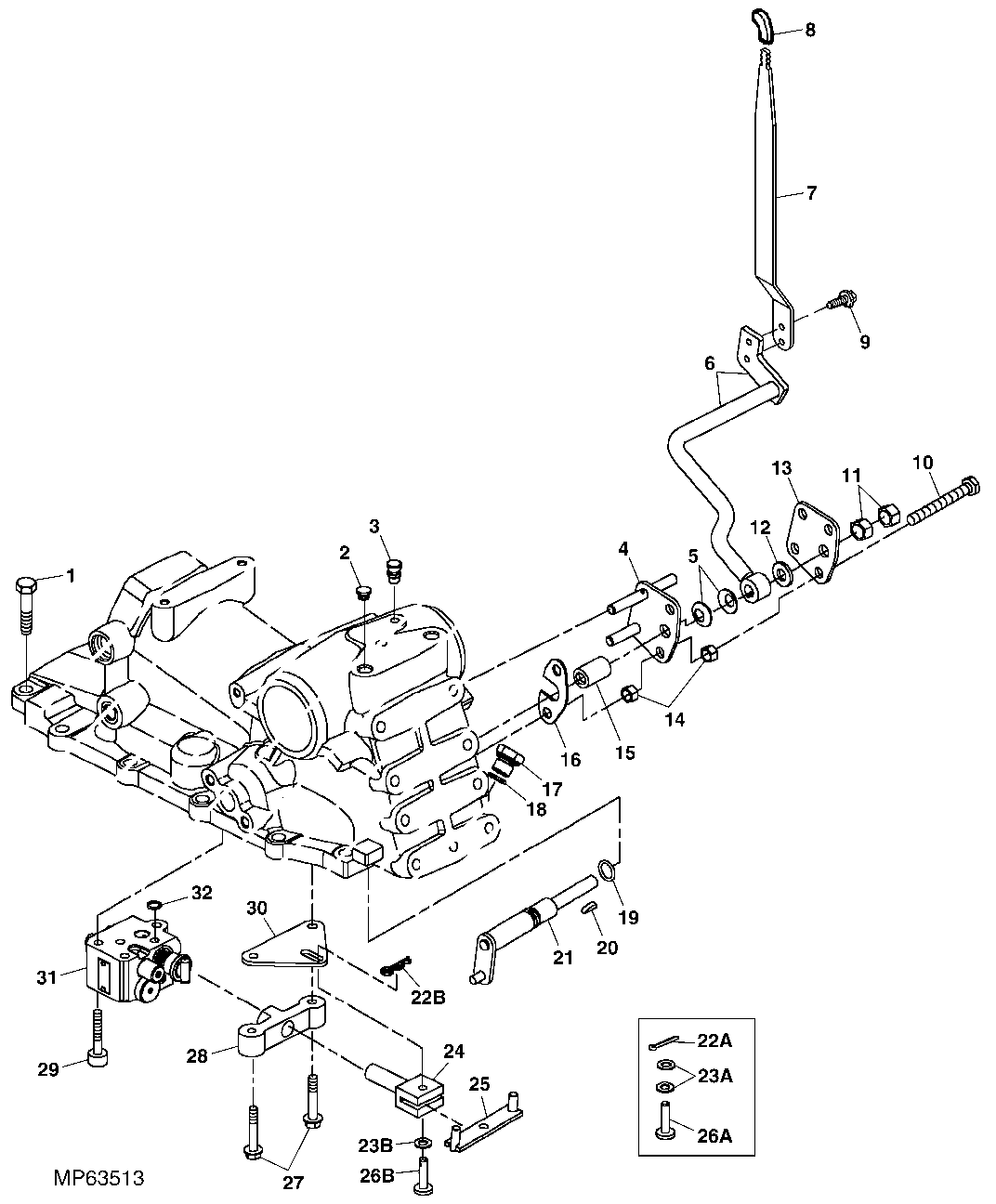

Rockshaft Control Valve Linkage (311233 - )

Нет текстового описания
