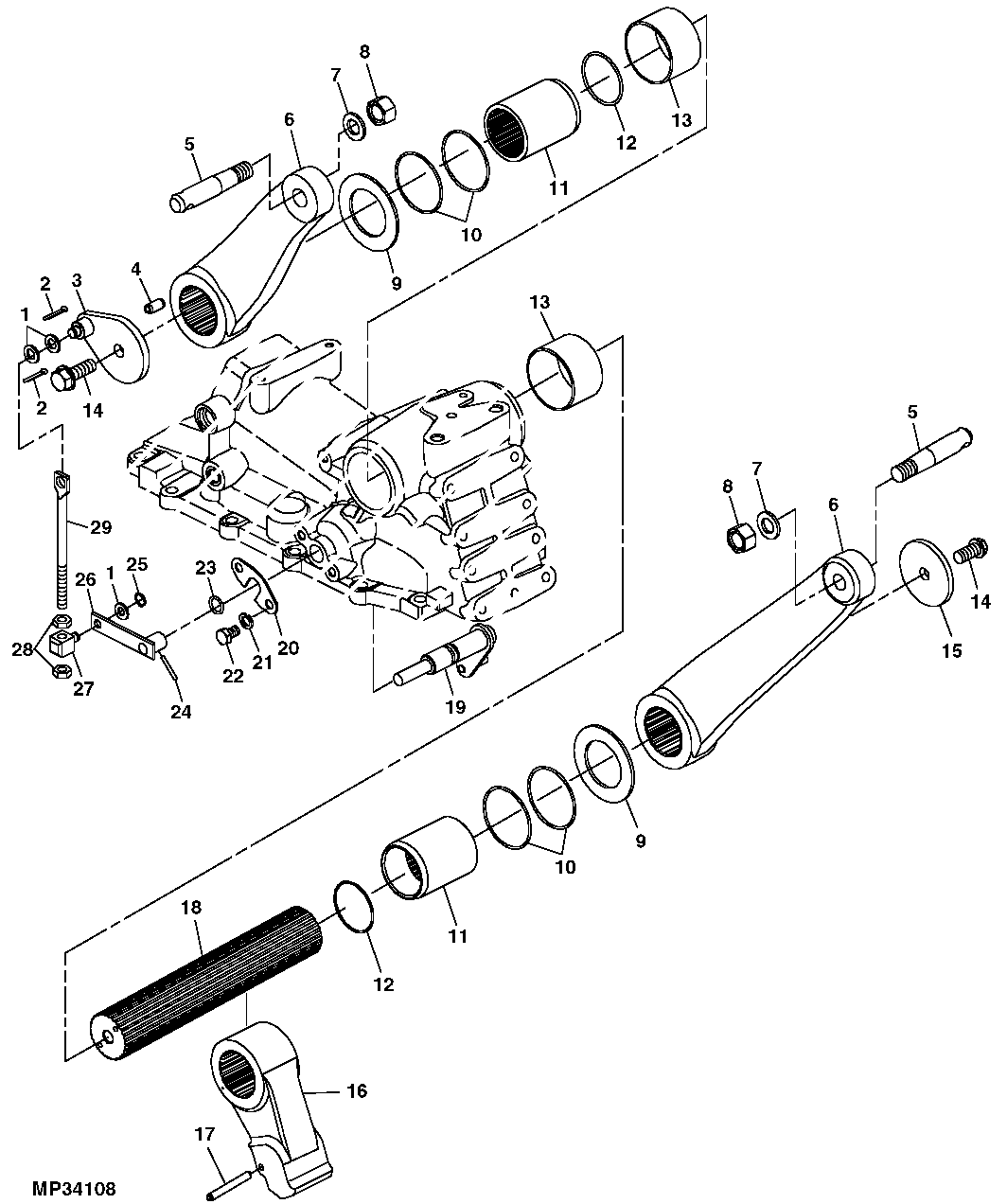

Rockshaft Control Lift Arms (311233 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7096	3	Washer	10.500 X 18 X 1.600 mm
2	11M7059	2	Cotter Pin	3.200 X 20 mm
3	M136550	1	Plate	FEEDBACK
4	34M7117	2	Spring Pin	5 X 10 mm
5	M136549	2	Pin Fastener	(SUB FOR M136619)
6	LVU12939	2	Arm	-
7	12M7069	2	Lock Washer	16 mm
8	14M7289	2	Nut	M16
9	M136546	2	Thrust Washer	-
10	T107880	4	O-Ring	-
11	M136544	2	Sleeve	-
12	M44162	2	O-Ring	-
13	M136543	2	Bushing	-
14	19M8434	2	SCREW	-
15	M136547	1	Washer	-
16	LVA13677	1	Arm	-
17	34H386	1	Spring Pin	1/4" X 2"
18	M136545	1	Shaft	-
19	LVA12117	1	Shaft	FEEDBACK
20	M136568	1	Plate	-
21	12M7066	2	Lock Washer	10 mm
22	19M8324	2	Cap Screw	M10 X 16, (HS, HEAD MARKED 10.9)
23	M136567	1	O-Ring	-
24	34M7031	1	Spring Pin	5 X 24 mm
25	40M7189	1	Snap Ring	-
26	LVA12118	1	Arm	FEEDBACK
27	M136570	1	Adjuster	-
28	14M7274	2	Nut	M10
29	M136572	1	Rod	-

Rockshaft Control Lift Arms (311233 - )

Нет текстового описания
