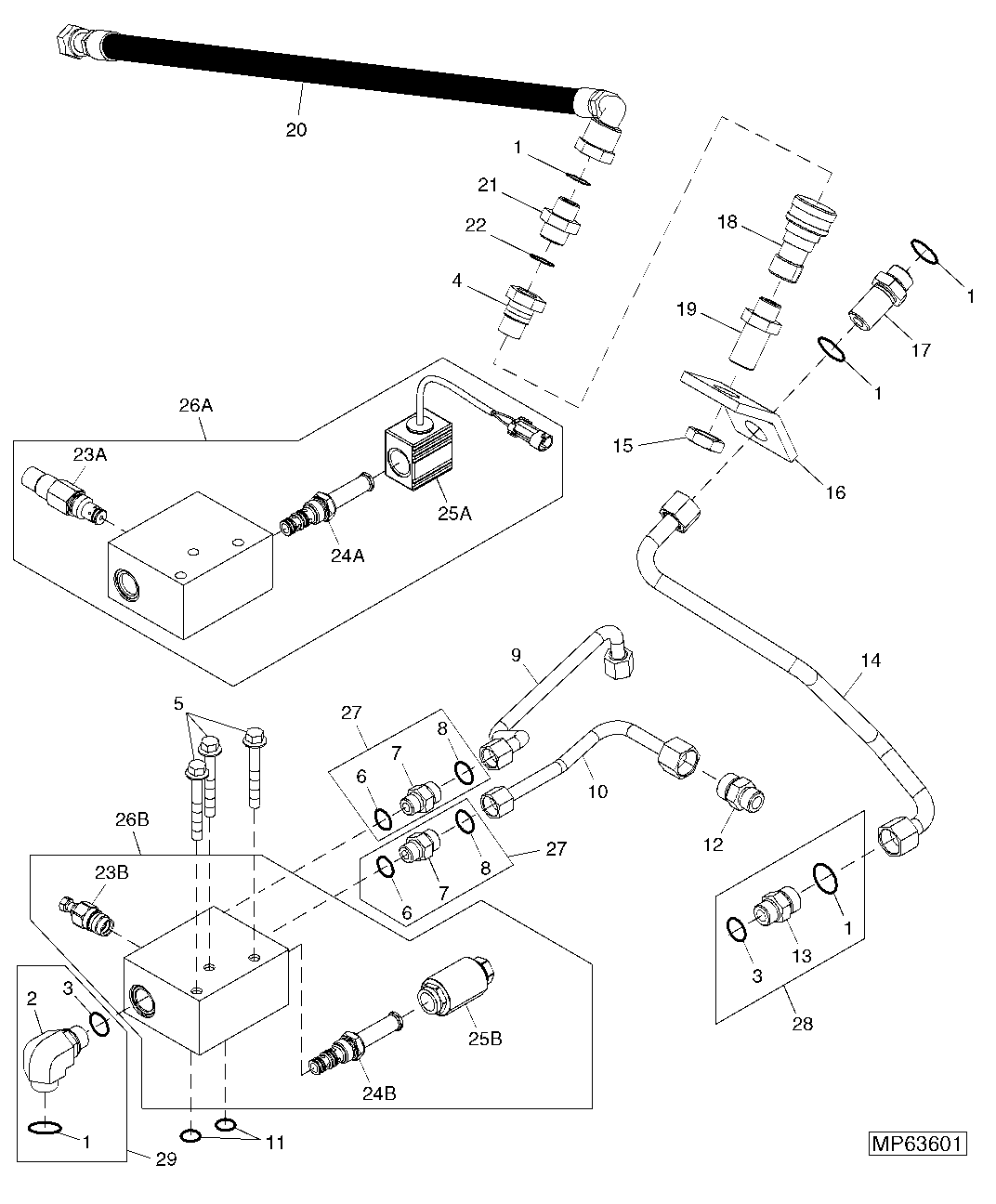

HYDRAULIC LINES (POWER TAKE-OFF)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77932	5	O-Ring	-
2	38H5018	1	Elbow Fitting	PTO INLET PORT
3	51M7045	2	O-Ring	19.300 X 2.200 mm
4	LVA11409	1	Hyd. Quick-Connect Coupler	(BACKHOE RETURN LINE)
5	19M9128	3	Screw	M10 X 75, (HS, HEAD MARKED 10.9)
6	51M7043	2	O-Ring	15.300 X 2.200 mm
7	38H5003	1	Adapter Fitting	-
8	T77857	2	O-Ring	-
9	LVA10285	1	Tube	(PTO VALVE TO MAIN PUMP)
10	LVA11084	1	Tube	(PTO VALVE TO ROCKSHAFT SUPPLY)
11	P50883	2	Ring	-
11	R375R	2	O-Ring	-
12	AM123226	1	Fitting	ROCKSHAFT INLET
13	38H5004	1	Adapter Fitting	-
14	LVA10286	1	Line	(RETURN PORT TO BACKHOE COUPLER)
15	T80306	2	Nut	-
16	-	1	Part 17	-
17	38H1286	1	Adapter Fitting	(RETURN HOSE TO REAR RETURN TUBE)
18	LVA11410	1	Hyd. Quick-Connect Coupler	(BACKHOE SUPPLY LINE)
19	AM126987	1	Fitting	-
20	LVA11709	1	Hydraulic Hose	-
21	38H1162	1	Adapter Fitting	-
22	R26906	1	O-Ring	-
27	61M5003	2	Adapter Fitting	-
28	61M5004	1	Adapter Fitting	-
29	61M5018	1	Elbow Fitting	-
23A	LVA12459	1	Hydraulic Pressure Valve	(SUB LVA14058)
23B	LVA14059	1	Hydraulic Pressure Valve	-
24A	LVA12460	1	Solenoid Valve	(SUB LVA14058)
24B	LVA14315	1	Solenoid Hydraulic Valve	(SUB LVA14058)
25A	TCU12316	1	Solenoid Valve Coil	(SUB LVA14058)
25B	LVA14316	1	Solenoid Valve Coil	(SUB LVA14058)
26A	LVA10627	1	Control Valve	BACKHOE/ROCKSHAFT DIVERTER, (SUB LVA14058)
26B	LVA14058	1	Control Valve	BACKHOE/ROCKSHAFT DIVERTER
